Течеискатели масс-спектрометрические гелиевые LX218, 80705-20

80705-20
Течеискатели масс-спектрометрические гелиевые LX218 (далее - течеискатели) предназначены для измерений потоков гелия при проведении неразрушающего контроля герметичности, обнаружения мест нарушения герметичности различных систем и объектов.
Карточка СИ
Номер в госреестре 80705-20
Наименование СИ Течеискатели масс-спектрометрические гелиевые
Обозначение типа СИ LX218
Изготовитель Компания INFICON GmbH, Германия
Год регистрации 2020
Срок свидетельства 31.12.2025
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Течеискатели масс-спектрометрические гелиевые LX218 (далее - течеискатели) предназначены для измерений потоков гелия при проведении неразрушающего контроля герметичности, обнаружения мест нарушения герметичности различных систем и объектов.

Описание

Принцип действия течеискателей основан на измерении электрического сигнала от ионизированных молекул пробного газа (по умолчанию - гелия) в ионном коллекторе течеискателя. Молекулы газа, попадая в масс-спектрометр, ионизируются ионным источником. Данные положительно заряженные частицы ускоряются в магнитном поле по окружности, радиус которой зависит от относительной атомной массы иона. При выборе в качестве пробного газа гелия (по умолчанию) только ионы гелия могут проходить через фильтр и достигать ионного коллектора, на котором измеряется поток ионов, в виде электрического сигнала.

В корпусе течеискателя находятся масс-спектрометрический анализатор, настроенный на регистрацию ионов гелия в качестве пробного газа, вакуумная система, электроника течеискателя и интерфейс оператора (жидкокристаллический дисплей). Подключение испытуемого объекта к вакуумной системе течеискателя осуществляется с помощью присоединительного фланца (испытательный порт), расположенного на верхней панели корпуса течеискателя.

Течеискатели функционируют в следующих режимах работы: «Vacuum» (режимы «ULTRA», «FINE», «GROSS») и «Sniff» (режим «FINE»). В режиме «Vacuum» пробный газ поступает в проверяемый объект, давление в проверяемом объекте ниже окружающего давления. В режиме «Sniff» пробный газ выходит из проверяемого объекта и отсасывается ручкой-детектором, давление в проверяемом объекте выше окружающего давления.

Пломбирование течеискателей не предусмотрено. Общий вид течеискателей представлен на рисунке 1.

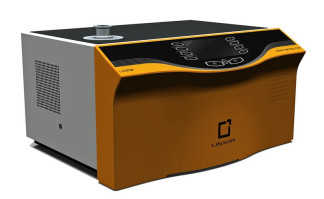

Рисунок 1 - Общий вид течеискателей масс-спектрометрических гелиевых LX218

Программное обеспечение

Течеискатели имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения потоков гелия при проведении неразрушающего контроля герметичности, обнаружения мест нарушения герметичности различных систем и объектов, допускающих откачку внутренней полости, заполнение гелием либо смесью газов, содержащих гелий.

ПО течеискателей выполняет следующие функции:

-    управление работой вакуумной системы течеискателя (работой вакуумных насосов, клапанов);

-    управление работой масс-спектрометрического анализатора (определение чувствительности, настройка на пик гелия);

-    сбор, обработка и передача измерительной информации на устройство вывода;

-    отображение измерительной информации;

-    автоматическая диагностика состояния течеискателя.

Идентификационные данные ПО представлены в таблице 1.

Информация о версии ПО доступна в меню «Setup» - «Information» - «System data».

Влияние ПО течеискателей учтено при нормировании метрологических характеристик.

Уровень защиты ПО от преднамеренных или непреднамеренных изменений течеискателей - «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

INFICON LX218

Номер версии (идентификационный номер) ПО, не ниже

V1.18

Цифровой идентификатор ПО

-

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений потока газа в вакууме по входу течеискателя в режиме «Vacuum», Пам3/с*

от 110-12 до 110-1

Диапазон показаний потока газа в вакууме по входу течеискателя в режиме «Vacuum», Пам3/с*

от 5 10-13 до 110-1

Диапазон показаний потока газа в вакууме при работе в режиме «Sniff», Пам3/с*

от 110-9 до 110-1

Пределы допускаемой относительной погрешности измерений потока газа в вакууме по входу течеискателя в режиме «Vacuum», %

(где Qнпи - значение нижнего предела измерений, Пам3/с*; Оизм - значение измеренного потока, Пам3/с*):

-    в режиме «ULTRA»

-    в режиме «FINE»

-    в режиме «GROSS»

±(0,15 + Qнпи/Qизм)•100 ±50

не нормируется

*Производная единица величины потока газа в вакууме Па-м3/с образована в соответствии с п. 5.2.1 ГОСТ 8.417-2002 на основании уравнения связи (измерений), полученного из уравнения состояния идеального газа.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Гц

230±23; 115±11,5; 165±65 50; 60; 50/60

Потребляемая мощность, В А, не более

720

Габаритные размеры мм, не более (высота; ширина; длина)

425; 305; 555

Масса, кг, не более

42

Условия эксплуатации:

-    диапазон рабочих температур окружающего воздуха, °С

-    относительная влажность воздуха (без конденсации), %, не более

-    атмосферное давление, кПа

от +10 до +35 80

от 84 до 106,7

Средняя наработка на отказ, ч

15000

Средний срок службы, лет

10

Знак утверждения типа

наносится на корпус течеискателя способом наклейки или иным способом, на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность течеискателей

Наименование

Обозначение

Количество

Течеискатель

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 231-0079-2020

1 экз.

Поверка

осуществляется по документу МП 231-0079-2020 «ГСИ. Течеискатели масс-спектрометрические гелиевые LX218. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 04 сентября 2020 г.

Основные средства поверки:

Государственный вторичный (рабочий) эталон единицы потока газа в вакууме в диапазоне 10-12 - 1 Па-м3/с ГВЭТ 49-2-2006, СКО: в диапазоне от 10-12 до 10-9 Пам3/с не более (0,1 - 0,015); в диапазоне свыше 10-9 до 1 Пам3/с не более 0,015 в соответствии с локальной поверочной схемой для средств измерений потока газа в вакууме в диапазоне 10-13 - 1 Па-м3/с, утвержденной ФГУП «ВНИИМ им. Д.И.Менделеева» 19.07.2006.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 28517-90 Контроль неразрушающий. Масс-спектрометрический метод течеискания. Общие требования

ГОСТ Р 53177-2008 Вакуумная техника. Определение характеристик масс-спектрометрического метода контроля герметичности

Техническая документация компании INFICON GmbH, Германия

Зарегистрировано поверок 76
Поверителей 2
Актуальность данных 07.11.2024
