| Номер в госреестре | 80712-20 |
| Наименование СИ | Гигрометр точки росы |
| Обозначение типа СИ | Optidew 401 |
| Изготовитель | "Michell Instruments Ltd.", Великобритания |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Гигрометр точки росы Optidew 401 (далее - гигрометр) предназначен для измерений температуры точки росы влаги в некоррозионных газовых средах.
Принцип действия гигрометра основан на конденсационном методе измерений температуры точки росы влаги, заключающемся в определении температуры охлаждаемого зеркала, при которой достигается термодинамическое равновесие между конденсацией и испарением водяного пара с поверхности зеркала при установившейся толщине конденсированного слоя воды, либо льда. Чувствительный элемент гигрометров представляет собой плоское полированное зеркало, выполненное из меди с золотым покрытием, установленное на термоэлектрической батарее Пельтье, и оптическую систему фиксации толщины конденсированного слоя воды или льда. Оптическая система в непрерывном режиме определяет толщину осаждаемого на поверхности зеркала слоя воды или льда и управляет охлаждением и нагревом термоэлектрической батареи Пельтье. Измеренное значение температуры точки росы фиксируется встроенным в зеркало платиновым термометром сопротивления (Pt1000 класс А).
Конструктивно гигрометр состоит из настольного электронного блока с сенсорным дисплеем и подключенными к нему посредством кабелей зондов температуры точки росы и температуры (Pt100 класс А). Гигрометр отображает с разрешением два знака после целого числа измеренные значения температуры точки росы (°С), температуры (°С), относительной влажности среды (%) и избыточного (кПа) давления при подключении измерительного преобразователя.

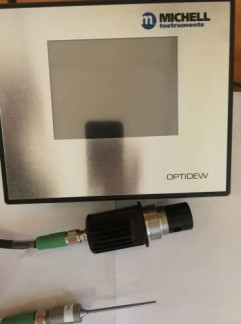

Общий вид гигрометра представлен на рисунке 1.
Пломбировка корпуса от несанкциошгоованного доступа не предусмотрена.
Гигрометр функционирует под управлением встроенного программного обеспечения (ПО), которое осуществляет функции сбора, обработки, хранения на съемной карте памяти и отображения значений температуры точки росы, температуры, относительной влажности среды, избыточного давления при подключении через вход 4-20 мА измерительного преобразователя давления, а также передачи данных через интерфейс связи RS485; USB на ПК.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | V1.010 |
Защита программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню средний по Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры точки росы, °С | от -40 до +20 |
| Пределы допускаемой абсолютной погрешности измерений температуры точки росы, °С | ±0,4 |
| Диапазон измерений температуры, °С | от -40 до +90 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С t- измеренное значение температуры, °С | ±(0,15 + 0,002-|t|) |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания переменным током, В Частотой, Гц | от 100 до 240 от 50 до 60 |
| Потребляемая мощность, В-А, не более | 30 |
| Габаритные размеры (ДхШхВ), мм, не более | 220x175x120 |
| Масса, кг | 1,7 |
| Выходной сигнал силы тока, мА | от 0(4) до 20 |
| Интерфейс связи | USB, RS485 |
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - относительная влажность окружающего воздуха, % - диапазон избыточного давления измеряемого газа, МПа - диапазон атмосферного давления, МПа - расход газа, норм. л/мин - скорость потока, м/с, не более | от +20 до +24 до 80 от 0,11 до 25 от 0,09 до 0,11 от 0,1 до 2 10 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 8 4800 |
наносится на титульный лист эксплуатационной документации типографским способом и на корпус электронного блока в виде наклейки.
| Таблица 4 - Комплектность гиг | рометра | |
| Наименование | Обозначение | Количество |
| Гигрометр точки росы | Optidew 401, зав. №162244 | 1 шт. |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Методика поверки | МП 2411- 0176-2020 | 1 экз. |
осуществляется по документу МП 2411-0176-2020 «ГСИ. Гигрометр точки росы Optidew 401. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 19 октября 2020 г. Основные средства поверки:
- генератор влажного газа Michell Instruments модификации DG-4, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 48434-11.
- термометры сопротивления эталонные ЭТС-100М 3-го разряда, регистрационный номер в Федеральном информационном фонде 70903-18;
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.3, регистрационный номер в Федеральном информационном фонде 33744-07;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик гигрометра с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
ГОСТ 8.558- 2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы «Michell Instruments Ltd.», Великобритания
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 08.12.2024 |
