Резервуары горизонтальные стальные цилиндрические РГС-3, РГС-4, РГС-5, РГС-10, РГС-25, РГС-60, 80736-20

Назначение

Резервуары горизонтальные стальные цилиндрические РГС-3, РГС-4, РГС-5, РГС-10, РГС-25, РГС-60 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.

Резервуары РГС-10, РГС-25 представляют собой горизонтальные конструкции цилиндрической формы с плоскими днищами подземного исполнения.

Резервуар РГС-3 представляет собой горизонтальную конструкцию цилиндрической формы с плоскими днищами наземного исполнения.

Резервуары РГС-4, РГС-5, РГС-60 зав.№ 33 представляют собой горизонтальные конструкции цилиндрической формы с коническими днищами подземного исполнения.

Резервуары РГС-60 зав.№№ 198, 353, 360, 374, 378 представляют собой горизонтальные конструкции цилиндрической формы с коническими днищами наземного исполнения.

Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.

Резервуары горизонтальные стальные цилиндрические РГС-3, РГС-4, РГС-5, РГС-10, РГС-25, РГС-60 расположены по адресу: Сахалинская область, г. Южно-Сахалинск, Аэропорт, склад горюче-смазочных материалов.

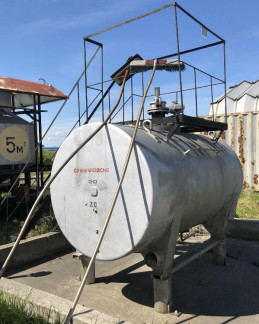

Общий вид и эскизы резервуаров горизонтальных стальных цилиндрических РГС-3 зав.№ 20, РГС-4 зав.№ 18, РГС-5 зав.№17, РГС-10 зав.№ 37, РГС-25 зав.№№ 30, 31, 32, РГС-60 зав.№№ 33, 198, 353, 360, 374, 378 представлены на рисунках 1 -12.

Рисунок 7 - Общий вид резервуаров РГС-60 зав.№№ 198, 353, 360, 374, 378

Рисунок 8 - Эскиз резервуара РГС-10 зав.№ 37

Рисунок 10 - Эскиз резервуара РГС-4 зав.№ 18

Пломбирование резервуаров горизонтальных стальных цилиндрических РГС-3, РГС-

4, РГС-5, РГС-10, РГС-25, РГС-60 не предусмотрено.

Программное обеспечение

отсутствует

Технические характеристики

Таблица 1 - Метрологические и технические характеристики

Таблица 2 - Метрологические и технические ^ характеристики (продолжение 1)

Знак утверждения типа

наносится на титульные листы паспортов типографским способом. Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки».

Основные средства поверки:

-    расходомер жидкости турбинный PTF 040, (4,0-40) м3/ч, ПГ ± 0,15 % (рег. №11735-00);

-    уровнемер «Струна-М» от 0 до 4000 мм, ПГ ± 1 мм (рег.№ 15669-02);

-    термометр ртутный стеклянный лабораторный ТЛ-4, (0-55) °С, ЦД 0,1°С (рег.№ 303-91);

-    манометр деформационный образцовый с условной шкалой МО, (0-25) кгс/см2, КТ

0,25

(рег.№ 5768-76);

-    ареометр стеклянный АНТ-1, ЦД 0,5 кг/м3 (рег.№ 37028-08);

-    секундомер механический СОПпр; (0-60) мин; ЦД 0,2 с (рег. № 11519-11);

-    рулетка измерительная металлическая Р, 2 -го класса точности, с верхним пределом измерений 30 м, с грузом Р30У2Г (рег. № 51171-12);

-    рулетка измерительная металлическая Р, 2 класса точности, с верхним пределом измерений 30 м, с кольцом Р30У2К (рег.№ 51171-12);

-    линейка измерительная металлическая, (0-500) мм, ПГ ± 0,1 мм (рег.№ 20048-05);

-    толщиномер ультразвуковой, БУЛАТ 2, диапазон измерений толщины от 0,6 до 30 мм, ПГ±(0,00^+0,03) мм (рег.№ 28229-04);

-    динамометр ДПУ-0,1-2, (0-100) Н, ПГ ± 2 % (рег.№ 26687-08);

-    штангенциркуль ТТЩ-ТТТ, (0-500) мм, ПГ ± 0,1 мм (рег.№ 7706-00);

-    газоанализатор взрывоопасных паров Сигнал -4, ПГ ± 5% (рег.№ 38260-08);

-    нивелир оптико-механический с компенсатором GEOBOX N7-26, диапазон измерений углов от 0° до 360° (рег.№ 35275-13);

-    рейка нивелирная телескопическая RGK TS -3, 3 м, ПГ ± 0,2 мм (рег.№ 74098-19);

-    измеритель комбинированный Testo 410-2, (0-50) °С, (15-85) %, (0,4-20,0) м/с, ПГ

± 0,5°С,

ПГ ± 2,5 %, ПГ ± (0,2+0,05V) м/с (рег.№ 52193-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.

Сведения о методах измерений

сведения отсутствуют.

Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГС-3, РГС-4, РГС-5, РГС-10, РГС-25, РГС-60

ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки».

ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов.
