| Номер в госреестре | 80737-20 |
| Наименование СИ | Газоанализаторы хроматографические |
| Обозначение типа СИ | Геоконтроль-04АТ |
| Изготовитель | Общество с ограниченной ответственностью "Геоконтроль" (ООО "Геоконтроль"), г. Самара |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы хроматографические Геоконтроль-04АТ (далее - газоанализаторы) предназначены для измерений объемной доли метана, этана, пропана, бутана, пентана и водорода в воздухе и газовых смесях, в дегазируемой из бурового раствора газовоздушной смеси в станциях геолого-технологических исследований в процессе строительства нефтегазовых скважин.
Принцип действия газоанализаторов основан на методе газовой хроматографии. Анализируемая проба газовой смеси подается на вход газоанализатора и под давлением газа -носителя (воздуха) поступает в хроматографические колонки, заполненные специальным сорбентом. Поскольку разные компоненты анализируемой газовой смеси поглощаются сорбентом с разной скоростью, происходит их разделение по времени выхода из колонки. На выходе хроматографической колонки установлен термокаталитический детектор, который выдает электрический сигнал, величина которого пропорциональна содержанию измеряемых компонентов. Сигнал детектора преобразуется в АЦП и обрабатывается микроконтроллером.
Конструктивно газоанализаторы состоят из нескольких функциональных блоков, размещенных в едином корпусе. Газоанализатор включает в себя хроматографические колонки, термокаталитические детекторы, электроклапаны, редукторы, дроссели, манометр, предназначенный для измерения давления газа-носителя на входе в газоанализатор, расходомер с цифровым индикатором для измерения расхода газа-носителя при настройке газоанализатора, а также электрическую часть, в состав которой входят плата центрального процессора, плата управления клапанами, плата терморегуляторов, плата графического дисплея. На передней панели корпуса газоанализаторов размещены жидкокристаллический дисплей и клавиатура.
Газоанализаторы являются стационарными промышленными автоматическими приборами непрерывного циклического действия. Ввод анализируемой газовой пробы может осуществляться полностью в автоматическом режиме или вручную. При непрерывной работе, исходя из текущей концентрации газа, автоматически выбирается режим с объёмом анализируемой пробы 0,8 см3, либо 0,08 см3.
Газоанализаторы обеспечивают передачу информации по интерфейсу RS -232.
Газоанализаторы могут применяться как самостоятельно, так и в составе системы сбора данных геолого-технологических исследований.

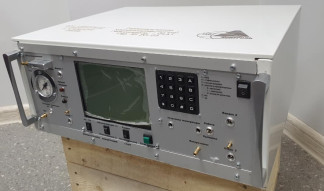

Общий вид газоанализаторов и обозначение места нанесения знака поверки представлен на рисунке 1.
Рисунок 1 - Общий вид обозначение места нанесения знака поверки для газоанализаторов
хроматографических Г еоконтроль-04АТ
Пломбирование газоанализаторов не предусмотрено.
Газоанализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально измерений объемной доли метана, этана, пропана, бутана, пентана и водорода.
Встроенное ПО газоанализаторов обеспечивает следующие основные функции:
- настройку режима работы газоанализатора;
- управление процедурой измерений;
- отображение результатов измерений в виде в виде текущих значений и/или в виде хроматограмм.
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.
Уровень защиты встроенного ПО газоанализаторов соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Geoplast-04AT |
| Номер версии (идентификационный номер ПО), не ниже | 1.0 |
| Цифровой идентификатор ПО | 309123773 |
Встроенное программное обеспечение может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программно -технических устройств.
Основные метрологические характеристики газоанализаторов приведены в таблице 2. Основные технические характеристики газоанализаторов приведены в таблице 3.
| Определяемый компонент | Диапазон измерений объемной доли определяемого компонента, % | Пределы допускаемой относительной погрешности измерений объемной доли определяемого компонента, % |
| водород (H2) | от 0,0010 до 3,2 | ±(5,0005 + 0,05-ИВ) |
| от 3,2 до 20,0 | ±(15,0050 + 0,15-ИВ) | |
| метан (CH4) | от 0,0010 до 3,2 | ±(5,0005 + 0,05-ИВ) |
| от 3,2 до 20,0 | ±(15,0050 + 0,15-ИВ) | |
| этан (C2H6) | от 0,0010 до 3,2 | ±(5,0005 + 0,05-ИВ) |
| от 3,2 до 20,0 | ±(15,0050 + 0,15-ИВ) | |
| пропан (C3H8) | от 0,0010 до 2,0 | ±(5,0005 + 0,05-ИВ) |
| от 2,0 до 20,0 | ±(15,0050 + 0,15-ИВ) | |
| бутан (C4H10) | от 0,0010 до 1,0 | ±(5,0005 + 0,05-ИВ) |
| от 1,0 до 20,0 | ±(15,0050 + 0,15-ИВ) | |
| пентан (C5H12) | от 0,0010 до 1,0 | ±(5,0005 + 0,05-ИВ) |
| от 1,0 до 20,0 | ±(15,0050 + 0,15-ИВ) | |
| ИВ - безразмерная величина, соответствующая значению измеряемой концентрации определяемого компонента. | ||
Таблица 3 - Основные технические характеристики газоанализаторов
| Наименование характеристики | Значение |
| Время прогрева и выхода на рабочий режим, мин, не более | 30* |
| Продолжительность цикла анализа, сек, не более | 65 |
| Напряжение питания переменного тока частотой (50±1) Гц, В | 220±22 |
| Потребляемая мощность, Вт, не более | 400 |
| Габаритные размеры основного блока (Дх Ш х В), мм, не более | 430*360x180 |
| Масса, кг, не более | 15 |
| Минимальный расход анализируемой газовой смеси, см3/мин | 10 |
| Максимальный расход анализируемой газовой смеси, см3/мин | 1000 |
| Средняя наработка на отказ, ч | 4800 |
| Средний срок службы, лет | 8 |
| Степень защиты по ГОСТ 14254-2015 | IP30 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха (при +25°С), %, не более | от +10 до +40 от 30 до 80 |
| * - после длительного простоя (1 неделя и более) время прогрева и выхода на рабочий режим увеличивается до 4 часов. | |
наносится на переднюю панель корпуса газоанализаторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность газоанализаторов приведена в таблице 4.
| Наименование | Обозначение | Количество |
| Газоанализатор хроматографический в сборе | Геоконтроль-04АТ | 1 шт. |
| Кабель интерфейсный | RS-232 | 1 шт. |
| Кабель питания газоанализатора | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-119-20 | 1 экз.1) |
| 1) Не менее 1 экз. на партию. | ||
осуществляется по документу ИЦРМ -МП-119-20 «ГСИ. Газоанализаторы хроматографические Геоконтроль-04АТ. Методика поверки», утвержденному ООО «ИЦРМ» 15.10.2020 г.
Основные средства поверки:
- стандартный образец состава искусственной газовой смеси на основе углеводородных газов ГСО 10539-2014 в баллонах под давлением;
- поверочный нулевой газ (ПНГ) - азот газообразный особой чистоты по ГОСТ 9293-74 в баллоне под давлением;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) на корпус газоанализатора в соответствии с рисунком 1 .
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 г. № 2664 об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах
ТУ 26.51.53-15-55908181-2019 Газоанализаторы хроматографические Геоконтроль-04АТ. Технические условия.
| Зарегистрировано поверок | 220 |
| Поверителей | 3 |
| Актуальность данных | 20.11.2024 |
