Блескомеры фотоэлектрические БФ5М, 80741-20

Назначение

Блескомеры фотоэлектрические БФ5М (далее блескомеры) предназначены для измерений блеска и коэффициента яркости лакокрасочных, эмалированных покрытий и других поверхностей.

Описание

Принцип действия блескомеров основан на фотоэлектрическом измерении интенсивности светового потока, отраженного от измеряемой поверхности, при заданной геометрии освещения/наблюдения.

Блескомеры БФ5М выполнены в виде моноблока, в корпусе которого расположены источник света, спектральная характеристика которого приближена к стандартному источнику света С в соответствии с ГОСТ 7721 -89; оптический коллиматор, создающий параллельный пучок света; узел фотоприемника; аналого-цифровой преобразователь; схемы стабилизации питания и усиления фототока приемника излучения с органами регулировки и аккумуляторная батарея.

Оптические оси всех оптических элементов блескомера БФМ5 размещены в одной плоскости, перпендикулярной измеряемой поверхности образца.

Блескомеры фотоэлектрические БФ5М включают следующие модификации:

-    блескомер БФ5М-45/0/45 - измеритель блеска при углах освещения/наблюдения 45745° и коэффициента яркости при углах освещения/наблюдения 45°/0°;

-    блескомер БФ5М-45/45 - измеритель блеска при углах освещения/наблюдения 45°/45°;

-    блескомер БФ5М-45/0 - измеритель коэффициента яркости при углах освещения/наблюдения 45°/0°;

-    блескомер БФ5М-60/60 - измеритель блеска при углах освещения/наблюдения 60°/60°.

Ось источника света расположена под углом 60° для модификации БФ5М-60/60, 45°

для модификаций БФ5М-45/45 и БФ5М-45/0/45 к вертикали к измеряемой поверхности образца.

Узел фотоприемника блеска, ось которого расположена под тем же углом к вертикали к измеряемой поверхности образца, включает в себя фотодиод, корригированный под кривую, близкую к относительной спектральной световой эффективности V( X) ГОСТ 8.332-2013, и коллимирующую систему.

В модификациях блескомеров БФ5М-45/0 и БФ5М-45/0/45 ось узла фотоприемника коэффициента яркости расположена по нормали к измеряемой поверхности образца.

Узел источника света и узел фотоприемника размещены и зафиксированы в едином корпусе в отверстиях в соответствии с заданными углами. Отверстия этих узлов имеют единое выходное окно на нижней рабочей поверхности блескомера, которая устанавливается на измеряемую поверхность.

Для калибровки показаний блескомера БФ5М при измерении блеска применяется калибровочный образец из черного полированного стекла. Для калибровки блескомера

БФ5М при измерении коэффициента яркости применяется калибровочный образец из полированного стекла марки МС-20.

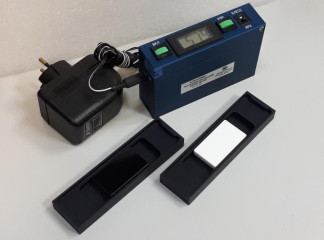

Общий вид блескомера фотоэлектрического БФ5М модификации БФ5М-45/0/45 с зарядным устройством и калибровочными образами представлен на рисунке 1.

Общий вид блескомера фотоэлектрического БФ5М модификаций БФ5М-45/0, БФ5М-45/45 и БФ5М-60/60 с зарядным устройством и калибровочным образом представлен на рисунке 2.

Программное обеспечение

отсутствует

Технические характеристики

Т аблица 1 - Метрологические характеристики

Т аблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на корпус блескомеров в виде шильдика или наклейки, а также наносится на титульный лист руководства по эксплуатации типографическим способом.

Комплектность

Т аблица 3 - Комплектность средства измерений

Обозначение

Количество

Наименование

Поверка

осуществляется по документу РТ-МП-7439-448-2020 «ГСИ. Блескомеры фотоэлектрические БФ5М. Методика поверки», утвержденному ФБУ «Ростест-Москва» 19.10.2020 г.

Основные средства поверки:

-    набор мер блеска НО-5 (регистрационный номер в Федеральном информационном фонде 12429-90), диапазон измерений блеска от 2 до 100 единиц блеска, абсолютная погрешность ±0,5 единиц блеска;

-    набор образцовых мер коэффициента яркости и направленного объемного рассеяния НО-4 регистрационный номер в Федеральном информационном фонде 1284491), диапазон измерений коэффициента яркости от 0,150 до 1,000 абсолютных единиц, абсолютная погрешность ±0,005 абсолютных единиц.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.

По заявлению владельца средства измерений или лица, представившего его на поверку, знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма. Знак поверки может быть нанесен на свободную поверхность СИ или на свидетельство о поверке блескомера.

Сведения о методах измерений

приведены в разделе 2 руководства по эксплуатации ГБТА.201113.002 РЭ.

Нормативные документы

Приказ Росстандарта от 27 ноября 2018 г. № 2516 Об утверждении государственной поверочной схемы для средств измерений координат цвет и коордиат цветности, белизны, блеска.

ГОСТ 896-69 Материалы лакокрасочные. Фотоэлектрический метод определения

блеска

ГОСТ 31975-2017 (ISO 2813:2014) Материалы лакокрасочные. Метод определения блеска лакокрасочных покрытий под углом 20°, 60° и 85°.

ТУ 26.51.66-001-28639608-2019 (ГБТА.201113.002 ТУ) Блескомеры фотоэлектрические БФ5М. Технические условия
