Государственный реестр средств измерений

Расходомер-счетчик турбинный HMP, 80742-20

80742-20
Расходомер-счетчик турбинный HMP предназначен для измерений объемного расхода и объема жидкости.
Карточка СИ
Номер в госреестре 80742-20
Наименование СИ Расходомер-счетчик турбинный
Обозначение типа СИ HMP
Изготовитель KEM Küppers Elektromechanik GmbH, Германия
Год регистрации 2020
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Расходомер-счетчик турбинный HMP предназначен для измерений объемного расхода и объема жидкости.

Описание

Принцип действия расходомера-счетчика турбинного HMP основан на взаимодействии крыльчатки первичного преобразователя с движущимся по нему потоком жидкости. С помощью крыльчатки осевая скорость потока жидкости преобразуется в угловую скорость вращения. Скорость вращения крыльчатки пропорциональна объемному расходу жидкости, а число оборотов крыльчатки - объему жидкости, прошедшему через первичный преобразователь.

Расходомер-счетчик турбинный HMP состоит из первичного преобразователя HMP 25-SC-W.PN40.E.V-090 и вычислителя расхода VTC-K-K-N-P.

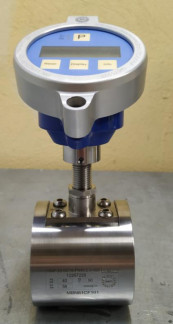

Общий вид и схема пломбировки от несанкционированного доступа расходомеров -

Первичный преобразователь представляет собой корпус, в проточной части которого установлена крыльчатка, свободно вращающаяся в подшипниках корпуса под действием проходящего потока. Во внешней части корпуса находится электромагнитная катушка с магнитным сердечником, двухпроводной преобразователь частоты вращения в пропорциональную частоту переменного напряжения.

Вычислитель расхода представляет собой микропроцессорный преобразователь, предназначенный для усиления и преобразования сигнала первичного преобразователя, отображения результатов измерений на встроенном дисплее и их преобразования в импульсные сигналы прямоугольной формы и сигналы силы постоянного тока от 4 до 20 мА.

Программное обеспечение

Расходомеры-счетчики турбинные HMP имеют встроенное программное обеспечение (далее - ПО), предназначенное для обработки измерительной информации, индикации результатов измерений, формирования выходных сигналов, настройки и проведения диагностики.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Т аблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

VTC

Номер версии (идентификационный номер) ПО

V1.14

Технические характеристики

Т аблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений объемного расхода жидкости, м3/ч

от 1,68 до 16,8

Пределы допускаемой относительной погрешности измерений объемного расхода и объема жидкости, %

±1,5

Пределы допускаемой приведенной погрешности преобразования измеренного объемного расхода в выходной токовый сигнал от 4 до 20, % диапазона преобразования

±0,1

Примечание - Длина прямолинейного участка перед расходомером-счетчиком турбинным HMP должна составлять не менее 10DN, после расходомера-счетчика турбинного HMP - не менее 5DN, где DN -диаметр условного прохода.

Т аблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Температура измеряемой среды, °С

от +5 до +80

Избыточное давление измеряемой среды, МПа, не более

2,0

Диаметр условного прохода

DN 65

Напряжение питания постоянного тока, В

от 15 до 30

Потребляемая мощность, Вт, не более

0,75

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, %, не более

-    атмосферное давление, кПа

от +5 до +45 95, без конденсации влаги от 84,0 до 106,7

Габаритные размеры, мм, не более:

-    длина

-    ширина

65

71

Наименование характеристики

- высота

Значение

205

Масса, кг, не более

2,15

Средний срок службы, лет, не менее

12

Знак утверждения типа

наносится на расходомер-счетчик турбинный HMP в виде наклейки паспорта типографским способом.

и на титульный лист

Комплектность

Т аблица 4 - Комплектность

Наименование

Обозначение

Количество

Расходомер-счетчик турбинный HMP, заводской № 12267228/14675228

-

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 2809/1-311229-2020

1 экз.

Поверка

осуществляется по документу МП 2809/1-311229-2020 «Государственная система обеспечения единства измерений. Расходомер-счетчик турбинный HMP. Методика поверки», утвержденному ООО Центр Метрологии «СТП» 28 сентября 2020 г.

Основные средства поверки:

-    эталон единицы объемного расхода жидкости 2 -го разряда в соответствии с частью 1 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 7 февраля 2018 года № 256;

-    калибратор токовой петли Fluke 705 (регистрационный номер 29194-05 в Федеральном информационном фонде по обеспечению единства измерений).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик расходомера-счетчика турбинного HMP с требуемой точностью.

Знак поверки наносится на свидетельство о поверке расходомера -счетчика турбинного HMP.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к расходомеру-счетчику турбинному HMP

Приказ Росстандарта от 7 февраля 2018 года № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 07.11.2024
