Анализатор волоконно-оптический распределения механических напряжений и температуры DSTS-C-0.1/50-1/100-H, 80745-20

80745-20
Анализатор волоконно-оптический распределения механических напряжений и температуры DSTS-C-0.1/50-1/100-H (далее - анализатор) предназначен для распределенной регистрации (измерений) механического напряжения и температуры вдоль оптического волокна.
Карточка СИ
Номер в госреестре 80745-20
Наименование СИ Анализатор волоконно-оптический распределения механических напряжений и температуры
Обозначение типа СИ DSTS-C-0.1/50-1/100-H
Изготовитель OZ Optics Limited, Канада
Год регистрации 2020
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Анализатор волоконно-оптический распределения механических напряжений и температуры DSTS-C-0.1/50-1/100-H (далее - анализатор) предназначен для распределенной регистрации (измерений) механического напряжения и температуры вдоль оптического волокна.

Описание

Принцип действия анализатора основан на измерении частотных характеристик вынужденного рассеяния Мандельштама-Бриллюэна импульсного лазерного излучения, распространяющегося в оптическом волокне. Частота рассеянного излучения сдвинута относительно частоты исходного излучения на величину, пропорциональную скорости акустических волн, распространяющихся в оптическом волокне, линейно зависящую от температуры и механической деформации среды распространения. Данный сдвиг называют бриллюэновским сдвигом частоты. Измерения распределения температуры и деформации по длине оптического волокна осуществляются с использованием временного анализа, сходного с радиолокационным анализом. В оптическое волокно запускается лазерный импульс, и мощность вернувшегося рассеянного излучения записывается как функция времени. Таким образом, определяются температура и деформация в каждой точке оптического волокна по всей его длине.

Конструктивно анализатор выполнен в прямоугольном металлическом корпусе настольно-переносного типа с возможностью установки в стоечный каркас. Для ограничения доступа внутрь корпус произведено его пломбирование. На переднюю панель анализатора вынесены индикаторы питания, готовности к работе и работы лазера, а также кнопка включения лазера и разъёмы для подключения оптического волокна. Управление работой анализатора осуществляется с помощью персонального компьютера (далее по тексту - ПК).

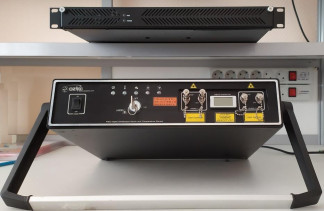

Общий вид анализатора, схема пломбировки от несанкционированного доступа, обозначения мест нанесения маркировки и знака поверки представлены на рисунке 1 .

Рисунок 1 - Общий вид анализатора, схема пломбировки от несанкционированного доступа, обозначения мест нанесения маркировки и знака поверки

Место пломбирования ~7R

Программное обеспечение

Программное обеспечение «DSTS Software» (далее - ПО), входящее в состав анализатора, выполняет функции задания условий измерений и отображения информации в цифровом виде на экране ПК.

ПО разделено на метрологически значимую часть, которая прошита в памяти анализатора и интерфейсная часть, которая запускается на ПК и служит для отображения, обработки и сохранения результатов измерений.

ПО, прошитое в памяти измерителя, защищено от несанкционированного доступа путем пломбирования в области крепежных винтов корпуса прибора.

Идентификационные данные ПО приведены в таблице 1.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

DSTS Software

Номер версии (идентификационный номер) ПО

5.0 и выше

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики анализатора

Наименование характеристики

Значение

Диапазон измерений деформации, %

от 0,020 до 3,0

Пределы допускаемой абсолютной погрешности измерений деформации, %

±0,015

Диапазон измерений температуры, °С

от -40 до +125

Пределы допускаемой абсолютной погрешности измерений температуры, °С:

- в диапазоне св. +20 до +125 °С

±1,0

- в диапазоне от -40 до +20 °С включ.

±3,0

Наименование характеристики

Значение

Т ип оптического разъема

АРС

Конфигурация подключаемого оптического волокна

с двух концов оптического волокна

Тип подключаемого оптического волокна

оптические волокна стандарта G.652 и совместимые с ним

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Гц

от 100 до 250 от 40 до 60

Габаритные размеры (без учета компьютера), мм, не более:

-    высота

-    ширина

-    длина

90

430

470

Масса (с учетом компьютера), кг, не более

20

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность воздуха, %

-    атмосферное давление, кПа

от +15 до +35 от 45 до 80 от 84 до 106

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации анализатора печатным способом Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Анализатор волоконно-оптический распределения механических напряжений и температуры DSTS-C-0.1/50-1/100-H

-

1 шт.

Персональный компьютер

1 шт.

Высокочастотный кабель

2 шт.

Блок питания

1 шт.

Кабель USB

1 шт.

Кабель питания

-

2 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 039.Ф3-20

1 экз.

Поверка

осуществляется по документу МП 039.Ф3-20 «ГСИ. Анализатор волоконно-оптический распределения механических напряжений и температуры DSTS-C-0.1/50-1/100-H. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 06 октября 2020 г.

Основные средства поверки:

Система лазерная измерительная XL-80, зав. № 950С81 (номер Федерального информационного фонда по обеспечению единства измерений 35362-13).

Измеритель температуры двухканальный прецизионный МИТ2 модификации МИТ 2.05, зав. № 296 (номер Федерального информационного фонда по обеспечению единства измерений 46432-11).

Термометр сопротивления платиновый вибропрочный ТСПВ-1, зав. № 172 (номер Федерального информационного фонда по обеспечению единства измерений 50256-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого анализатора с требуемой точностью.

По заявлению владельца анализатора или лица, представившего его на поверку, на переднюю панель анализатора наносится знак поверки (место нанесения указано на рисунке 1).

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Министерства связи и массовых коммуникаций Российской Федерации от 25.12.2009 г. № 184 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, в части компетенции Министерства связи и массовых коммуникаций Российской Федерации Техническая документация OZ Optics Limited, Канада

Зарегистрировано поверок 4
Поверителей 1
Актуальность данных 12.11.2024
