| Номер в госреестре | 80754-20 |
| Наименование СИ | Резервуар вертикальный стальной цилиндрический |
| Обозначение типа СИ | РВС-3000 |
| Изготовитель | Акционерное общество "Самарский резервуарный завод" (АО "СРЗ"), г. Самара |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар вертикальный стальной цилиндрический РВС-3000 (далее - резервуар) предназначен для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочной таблице резервуара.
Резервуар представляет собой стальную вертикальную конструкцию цилиндрической формы с днищем и стационарной крышей без понтона.
Тип резервуара - вертикальный стальной цилиндрический. Резервуар оборудован боковой лестницей, замерными люками, люками-лазами и приемо-раздаточными устройствами для обслуживания во время эксплуатации. Резервуар также оснащен молниезащитой, защитой от статического электричества и системой тушения пожара.
Тип размещения резервуара - наземный. Фундамент резервуара соответствует требованиям ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».
Резервуар вертикальный стальной цилиндрический РВС-3000 расположен по адресу: Сахалинская область, г. Южно-Сахалинск, Аэропорт, склад горюче-смазочных материалов.

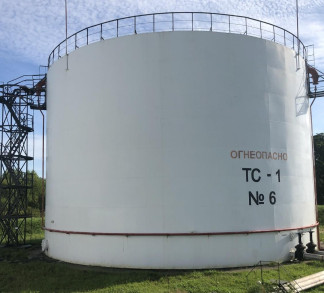

Общий вид резервуара вертикального стального цилиндрического РВС-3000 зав.№ 6 представлен на рисунке 1.
Рисунок 1 - Общий вид резервуара РВС -3000 зав.№ 6
Пломбирование резервуара вертикального стального цилиндрического РВС-3000 не предусмотрено.
отсутствует
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Тип резервуара | РВС-3000 |
| Номинальная вместимость, м3 | 3000 |
| Заводской номер | 6 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ±0,15 |
| Средний срок службы, лет, не менее | 30 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | От мину с 5 0 до плюс 50 от 84,0 до 106,7 |
наносится на титульные листы паспортов типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Резервуар вертикальный стальной цилиндрический | РВС-3000 зав.№ 6 | 1 шт. |
| Паспорт на резервуар | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом измерений 30 м, с грузом Р30У2Г (рег. № 51171-12);
- рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом измерений 30 м, с кольцом Р30У2К (рег. № 51171-12);
- толщиномер ультразвуковой, БУЛАТ 2, диапазон измерений толщины от 0,6 до 30 мм, ПГ ± (0,001h+0,03) мм (рег.№ 28229-04);
- нивелир оптико-механический с компенсатором GEOBOX N7-26, диапазон измерений углов от 0° до 360°, СКП измерения ±2 мм (рег.№ 35275-13);
- рейка нивелирная телескопическая RGK TS-3, 3 м, ПГ ± 0,2 мм (рег.№ 74098-19);
- теодолит 3Т2КП, диапазон измерения углов горизонтальных от 00 до 3600, углов вертикальных от минус 550 до 600, ЦД ± 1” (рег. № 19762-00);
- линейка измерительная металлическая, (0 -500) мм,
ПГ ± 0,1 мм (рег.№ 20048-05);
- динамометр ДПУ-0,1-2, (0-100) Н, ПГ ± 2 % (рег.№ 26687-08);
- ареометр стеклянный АНТ-1, ЦД 0,5 кг/м3 (рег.№ 37028 -08);
- термометр ртутный стеклянный лабораторный ТЛ-4, (0-55) °С, ЦД 0,1°С (рег.№
303-91);
- штангенциркуль ТТТЦ -III, (0-500) мм, ПГ ± 0,1 мм (рег.№ 7706-00);
- штангенциркуль ТТТЦ -III, (500-1600) мм, ПГ ± 0,1 мм (рег.№ 72189-18).
Допускается применение аналогичных средств поверки, обеспечивающих
определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
сведения отсутствуют.
Нормативные документы, устанавливающие требования к резервуару вертикальному стальному цилиндрическому РВС-3000
ГОСТ 8.570-2000 Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
