| Номер в госреестре | 80756-20 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-5000 |
| Изготовитель | Акционерное общество "Самарский резервуарный завод" (АО "СРЗ"), г. Самара |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-5000 предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические, номинальной вместимостью 5000 м3.
Принцип действия резервуаров стальных вертикальных цилиндрических РВС-5000 основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки, днища и крыши.
Цилиндрическая стенка резервуара включает в себя десять цельносварных поясов полистовой сборки.
Заполнение и выдача продукта осуществляется через приемно -раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары РВС-5000 с заводскими номерами 1, 2 расположены по адресу: 354383, Российская Федерация, Краснодарский край, г. Сочи, ул. Суздальская филиал ПАО «ОГК -2» -Адлерская ТЭС.

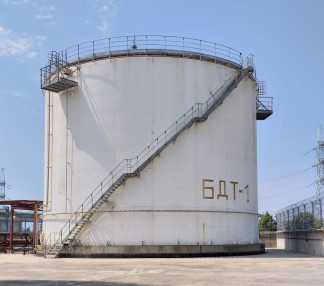

Общий вид резервуаров стальных вертикальных цилиндрических РВС -5000 представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров РВС-5000
Пломбирование резервуаров стальных вертикальных цилиндрических РВС -5000 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 5000 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-5000 | 2 шт. |
| Паспорт | - | 2 экз. |
| Градуировочная таблица | - | 2 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 21702-01);
- нивелир электронный SDL30 (регистрационный номер 19368-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуара.
сведения отсутствуют
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-5000
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
