Государственный реестр средств измерений

Твердомеры Бринелля NEXUS 3100, NEXUS 3100XL, NEXUS 3100XLM, NEXUS 3001XLM-IMP, NEXUS 3200, NEXUS 3300, NEXUS 3300M, NEXUS 3300FA, NEXUS 3400, NEXUS 3400M, NEXUS 3400FA, NEMESIS 9103B LAB, 80761-20

80761-20
Твердомеры Бринелля NEXUS 3100, NEXUS 3100XL, NEXUS 3100XLM, NEXUS 3001XLM-IMP, NEXUS 3200, NEXUS 3300, NEXUS 3300M, NEXUS 3300FA, NEXUS 3400, NEXUS 3400M, NEXUS 3400FA, NEMESIS 9103B LAB (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 9012-59.
Карточка СИ
Номер в госреестре 80761-20
Наименование СИ Твердомеры Бринелля
Обозначение типа СИ NEXUS 3100, NEXUS 3100XL, NEXUS 3100XLM, NEXUS 3001XLM-IMP, NEXUS 3200, NEXUS 3300, NEXUS 3300M, NEXUS 3300FA, NEXUS 3400, NEXUS 3400M, NEXUS 3400FA, NEMESIS 9103B LAB
Изготовитель "INNOVATEST Europe BV", Нидерланды
Год регистрации 2020
Срок свидетельства 31.12.2025
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Твердомеры Бринелля NEXUS 3100, NEXUS 3100XL, NEXUS 3100XLM, NEXUS 3001XLM-IMP, NEXUS 3200, NEXUS 3300, NEXUS 3300M, NEXUS 3300FA, NEXUS 3400, NEXUS 3400M, NEXUS 3400FA, NEMESIS 9103B LAB (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 9012-59.

Описание

Принцип действия твердомеров основан на статическом вдавливании шарикового наконечника с последующим измерением диаметра окружности отпечатка.

Конструктивно твердомеры состоят из устройства приложения нагрузки и измерительного устройства.

Модификации твердомеров отличаются конструкцией, диапазоном прикладываемых нагрузок, габаритными размерами и массой, а также степенью автоматизации процесса измерений.

Твердомеры NEXUS 3100, NEXUS 3100XL, NEXUS 3100XLM комплектуются измерительным микроскопом для определения диаметров отпечатков. Значение твердости рассчитывается на основе измеренных значений диаметров и отображается на ЖК -дисплее твердомера.

Твердомеры NEXUS 3200, NEXUS 3300, NEXUS 3300M, NEXUS 3400, NEXUS 3400M оборудованы выносным цифровым микроскопом для автоматического измерения отпечатка. Микроскоп соединен с твердомером, программное обеспечение которого используется для определения значения твердости.

Твердомеры NEXUS 3001XLM-IMP, NEXUS 3300FA, NEXUS 3400FA, NEMESIS 9103B LAB полностью автоматизированные модели с функцией автоматической смены инденторов и объективов. Кроме того, они могут быть оснащены моторизованным столом для перемещения в плоскости XY.

Твердомеры NEXUS 3300FA, NEXUS 3400FA, NEMESIS 9103B LAB могут комплектоваться дополнительной обзорной камерой, а также лазерным указателем места нанесения отпечатка.

Твердомеры NEMESIS 9103B LAB отличаются от твердомеров серии NEXUS возможностью перемещения измерительной устройства по вертикальной оси относительно неподвижного рабочего стола.

Символ «М» в наименовании моделей означает моторизованный подъем шпинделя, символ «XL» - увеличенное рабочее пространство.

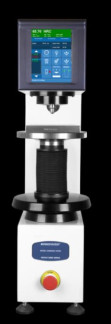

Общий вид твердомеров с указанием мест нанесения знака утверждения типа-приведён на рисунках 1 -8.

Пломбирование твердомеров не предусмотрено.

Рисунок 6 - Общий вид твердомеров Бринелля NEXUS 3300FA

Программное обеспечение

Программное обеспечение (ПО) твердомеров используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077 -2014.

Идентификационные данные (признаки)

Значение

NEXUS 3100, NEXUS 3100XL, NEXUS 3100XLM

NEXUS 3200

NEXUS 3001XLM-IMP, NEXUS 3300, NEXUS 3300M, NEXUS 3300FA, NEXUS 3400, NEXUS 3400M, NEXUS 3400FA, NEMESIS 9103B LAB

Идентификационное наименование ПО

i-Touch

IMPRESSIONS

LT

IMPRESSIONS

Номер версии (идентифика -ционный номер) ПО

не ниже v 1.00

не ниже v 2.00

не ниже v 1.20

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Технические характеристики

Испытательные нагрузки по шкалам Бринелля, пределы допускаемого относительного отклонения испытательных нагрузок и диапазоны измерений твердости приведены в таблице 2.

Таблица 2 - Метрологические характеристики испытательных нагрузок по шкалам Бринелля

Модель твердомера

Шкала Бринелля

Испытательные нагрузки, Н

Пределы допускаемого относительного отклонения испытательных нагрузок, %

Диапазон

измерений

твердости,

HBW

NEXUS 3100XLM, NEXUS 3001XLM-IMP, NEXUS 3300M,

NEXUS 3300FA, NEXUS 3400M,

NEXUS 3400FA, NEMESIS 9103B LAB

HB 1/30 HBW 1/30

294

±1

от 95 до 450 от 95 до 650

HB(HBW) 2,5/31,2

306,5

от 16 до 108

Все модели

HB(HBW) 2,5/62,5

613

от 32 до 218

HB 2,5/187,5 HBW 2,5/187,5

1839

от 95 до 450 от 95 до 650

HB(HBW) 5/62,5

613

от 8 до 54

HB(HBW) 5/125

1226

от 16 до 108

HB(HBW) 5/250

2452

от 32 до 218

HB(HBW) 10/250

2452

от 8 до 54

HB 5/750 HBW 5/750

7355

от 95 до 450 от 95 до 650

HB(HBW) 10/500

4903

от 16 до 108

HB(HBW) 10/1000

9807

от 32 до 218.

HB(HBW) 10/1500

14710

от 48 до 326

HB 10/3000 HBW 10/3000

29420

от 95 до 450 от 95 до 650

Пределы допускаемой абсолютной погрешности твердомеров по шкалам Бринелля приведены в таблице 3.

Таблица 3 - Метрологические характеристики твердомеров по шкалам Бринелля

Обозначение шкал измерения твёрдости

Диапазон измерений твёрдости, HB (HBW)

от 8 до 20 включ.

от 20 до 54 включ.

св. 54 до 108 включ.

св. 108 до 163 включ.

св. 163 до 218 включ..

Пределы допускаемой абсолю твердомеров, HB (H

гной погрешности 3W), (±)

HB(HBW) 5/62,5; HB(HBW) 10/250

0,6

1,6

-

-

-

HB(HBW) 2,5/31,2; HB(HBW) 5/125; HB(HBW) 10/500

0,6

1,6

3,2

HB(HBW) 2,5/62,5; HB(HBW) 5/250; HB(HBW) 10/1000

1,6

3,2

4,9

6,5

HB(HBW) 10/1500

-

1,6

3,2

4,9

6,5

HB (HBW) 1/30; HB(HBW) 2,5/187,5; HB(HBW) 5/750; HB(HBW)10/3000

3,2

4,9

6,5

Продолжение таблицы 3

Обозначение шкал измерения твёрдости

Диапазон измерений твёрдости, HB (HBW)

св. 218 до 272 включ

св. 272 до 326 включ.

св. 326 до 380 включ.

св. 380 до 450 включ.

св. 450 до 550 включ.

св. 550 до 650 включ.

Пределы доп тве

ускаемой а рдомеров, H

5солютной погрешности -Ш (HBW), (±)

HB(HBW) 10/1500

8,2

9,8

HB 1/30; HB 2,5/187,5; HB 5/750; HB 10/3000

8,2

9,8

11,4

13,5

HBW 1/30; HBW 2,5/187,5; HBW 5/750; HBW 10/3000

8,2

9,8

11,4

13,5

16,5

19,5

Примечание - Метрологические характеристики действительны для 5 измерений

Наименование характеристики

Значение характеристики

Рабочие условия эксплуатации

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха, %, не более

от +15 до +35 80

Параметры электропитания

-    напряжение переменного тока, В

-    частота переменного тока, Гц

от 207 до 253 от 49,8 до 50,2

Г абаритные размеры, мм, не более

- NEXUS 3100, NEXUS 3200

длина

620

ширина

190

высота

790

- NEXUS 3100XL, NEXUS 3100XLM, NEXUS 3001XLM -IMP

длина

620

ширина

190

высота

990

- NEXUS 3300, NEXUS 3300М, NEXUS 3300FA

длина

710

ширина

360

высота

1110

- NEXUS 3400, NEXUS 3400M, NEXUS 3400FA

длина

780

ширина

360

высота

1300

- NEMESIS 9103B LAB

длина

710

ширина

510

высота

1500

Масса, кг, не более

- NEXUS 3100, NEXUS 3200

130

- NEXUS 3100XL

145

- NEXUS 3100XLM

150

- NEXUS 3001XLM -IMP

160

- NEXUS 3300, NEXUS 3300М

276

- NEXUS 3300FA

301

- NEXUS 3400, NEXUS 3400M

345

- NEXUS 3400FA

380

- NEMESIS 9103B LAB

280

Знак утверждения типа

наносится на фирменный шильдик, закрепленный на корпусе твердомера, и на титульный лист руководства по эксплуатации типографским или иным способом.

Таблица 5 - Комплектность твердомеров

Наименование

Обозначение

Количество

Твердомер Бринелля

NEXUS 3100 или NEXUS 3100XL, или NEXUS 3100XLM, или NEXUS 3001XLM-IMP, или NEXUS 3200, или NEXUS 3300, или NEXUS 3300M, или NEXUS 3300FA, или NEXUS 3400, или NEXUS 3400M, или NEXUS 3400FA, или NEMESIS 9103B LAB *

1 шт.

Аналоговый микроскоп **

ASS3001-MICRO

1 шт.

Цифровой микроскоп ***

BIOS

1 шт.

Принадлежности

-

1 шт.

Руководство по эксплуатации

NEXUS 3000/ NEMESIS 9103B LAB - 01 РЭ

1 экз.

Методика поверки

NEXUS 3000/ NEMESIS 9103B LAB - 01 МП

1 экз.

* В соответствии с заказом

** Для твердомеров NEXUS 3100, NEXUS 3100XL, NEXUS 3100XLM

*** Для твердомеров NEXUS 3200, NEXUS 3300, NEXUS 3300M, NEXUS 3400, NEXUS 3400M

Поверка

осуществляется по документу NEXUS 3000/ NEMESIS 9103B LAB - 01 МП «ГСИ. Твердомеры Бринелля NEXUS 3100, NEXUS 3100XL, NEXUS 3100XLM, NEXUS 3001XLM-IMP, NEXUS 3200, NEXUS 3300, NEXUS 3300M, NEXUS 3300FA, NEXUS 3400, NEXUS 3400M, NEXUS 3400FA, NEMESIS 9103B LAB. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 18.09.2020.

Основные средства поверки: рабочие эталоны твердости 2-го разряда по шкалам Бринелля по ГОСТ 8.062-85.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых твердомеров с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационной документации

Нормативные документы

ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования ГОСТ 9012-59 Металлы. Метод измерения твёрдости по Бринеллю

ГОСТ 8.062-85 Государственная система обеспечения единства измерений. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля

Техническая документация фирмы-изготовителя
