Резервуары стальные вертикальные цилиндрические РВС-3000, 80763-20

Назначение

Резервуары стальные вертикальные цилиндрические РВС-3000 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.

Резервуары РВС-3000 представляют собой стальные вертикальные конструкции цилиндрической формы со стационарной крышей без понтона.

Тип резервуаров - вертикальные стальные цилиндрические. Резервуары оборудованы боковой лестницей, замерным люком, люками -лазами и приемо-раздаточными устройствами для обслуживания во время эксплуатации. Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в первом поясе резервуаров. Резервуары также оснащены молниезащитой, защитой от статического электричества и системой тушения пожара.

Тип размещения - наземный. Фундаменты резервуаров РВС-3000 соответствуют требованиям ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».

Резервуары расположены на территории головной насосной станции № 2 (ГНС -2) завода по подготовке конденсата к транспорту (ЗПКТ), филиала ООО «Газпром переработка» по адресу: Россия, ЯНАО, г. Новый Уренгой, Пуровский район, южнее 300 метров от УКПГ -2В.

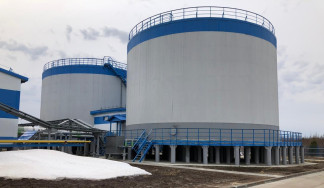

Общий вид резервуаров стальных вертикальных цилиндрических РВС-3000 зав. №№ 619, 620 представлен на рисунке 1.

Рисунок 1 - Общий вид резервуаров РВС -3000

Пломбирование резервуаров стальных вертикальных цилиндрических РВС-3000 не предусмотрено.

Программное обеспечение

отсутствует

Технические характеристики

Таблица 1 - Метрологические и технические характеристики

Знак утверждения типа

наносится на титульные листы паспортов типографским способом.

Комплектность

Таблица 2 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

-    рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом измерений 30 м, с грузом Р30У2Г (рег. № 51171 -12);

-    рулетка измерительная металлическая Р, 2 класса точности, с верхним пределом измерений 50 м, с кольцом Р50У2К (рег. № 51171 -12);

-    толщиномер ультразвуковой БУЛАТ 2, диапазон измерений толщины от 0,6 до 30 мм, ПГ±(0,00^+0,03) мм (рег. № 46426-11);

-    нивелир оптический ADA Ruber-X32 с рейкой, диапазон измерений углов от 0 до 360, СКП измерения ±2,0 мм (рег. № 43704-10);

-    теодолит оптический RGK TO-15, диапазон измерения углов: вертикальных от минус 55 до плюс 60, горизонтальных от 0 до 360, ±15” (рег. № 55446-13);

-    штангенциркуль ТТТЦ -I, ПГ±0,1 мм (рег. № 22088-07);

-    динамометр пружинный ДПУ-0,001-2, (0-100) Н (рег. № 1808-63);

-    линейка измерительная металлическая, (0 -300) мм, ПГ±0,1 мм (рег. № 34854-07). Допускается применение аналогичных средств поверки, обеспечивающих

определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельства о поверке и градуировочные таблицы в виде оттиска поверительного клейма.

Сведения о методах измерений

сведения отсутствуют.

Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-3000

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки».

ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».
