| Номер в госреестре | 80773-20 |
| Наименование СИ | Датчики температуры и относительной влажности комбинированные |
| Обозначение типа СИ | Квант |
| Изготовитель | Открытое акционерное общество "Научно-производственное предприятие космического приборостроения "Квант" (ОАО "НПП КП "Квант"), г. Ростов-на-Дону |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры и относительной влажности комбинированные «Квант» (далее по тексту - датчики) предназначены для измерений температуры и относительной влажности воздушной среды.
Принцип действия датчиков основан на преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих от первичных преобразователей. Результаты измерений переводятся в цифровой вид и передаются на устройства индикации и контроля.
Принцип измерения относительной влажности преобразователей основан на изменении электрической емкости первичного преобразователя в зависимости от количества сорбированной влаги на полярном полимерном сорбенте, используемом в качестве влагочувствительного слоя, а принцип измерения температуры преобразователей - на зависимости электрического сопротивления датчика от измеряемой температуры. Измеренные значения в виде двоичного кода передаются от первичного преобразователя по шине I2C в микроконтроллер, далее по последовательному интерфейсу передачи данных UART данные передаются на совместимое устройство для визуализации.
Датчики конструктивно выполнены в пластиковом корпусе с кабелем для подключения совместимого устройства. Внутри корпуса датчиков расположена плата с первичными преобразователями.
Для визуализации показаний датчиков применяются совместимые устройства с дисплеем или персональный компьютер, к которому по интерфейсу USB/COM через совместимое устройство подключаются датчики. Совместимое устройство должно обеспечивать коммуникацию по интерфейсу UART и может обеспечивать подключение к нему нескольких датчиков.

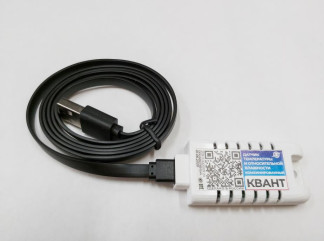

Фотография общего вида датчиков приведена на рисунке 1.
Пломбирование датчиков не предусмотрено.
Программное обеспечение (ПО) состоит из встроенного и автономного ПО.
Встроенное ПО является метрологически значимым и устанавливается на предприятии-изготовителе во время производственного цикла в контроллер, расположенный внутри корпуса датчика на электронной плате. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендацией по метрологии Р 50.2.077 -2014.
Идентификационные данные встроенного ПО - отсутствуют.
Автономное ПО «Термогигрометр «КВАНТ» устанавливается на персональный компьютер, не является метрологически значимым и предназначено для визуализации результатов измерений.
Таблица 2 - Метрологические характеристики_
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -40 до +65 |
| Диапазон измерений относительной влажности (в диапазоне температур окружающего воздуха от +5 до +65 °С), % | от 20 до 80 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - в диапазоне от -40 до -20 °С не включ. - в диапазоне от -20 до +65 °С включ. | ±0,8 ±0,5 |
| Пределы допускаемой основной абсолютной погрешности измерений относительной влажности (при температуре окружающего воздуха от + 15 до +30 °С включ.), % - в диапазоне от 20 до 60 % включ. - в диапазоне от 60 до 80 % | ±4,0 ±5,0 |
| Пределы допускаемой дополнительной абсолютной погрешности измерений относительной влажности в диапазоне температур от +5 до + 15 °С (не включ.) и св. +30 до +65 °С, %/°С: | ±0,03 |
| Разрешающая способность измерений, °С, % | 0,01 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | 60x30x15 |
| Длина кабеля, м, не менее | 1,0 |
| Масса, кг, не более | 0,140 |
| Средний срок службы, лет, не менее | 7 |
| Средняя наработка до отказа, ч, не менее | 35000 |
| Рабочие условия эксплуатации: - температура окружающего воздуха,°С - относительная влажность воздуха, %, не более | от -40 до +65 95 (без конденсации) |
Таблица 4 - Основные технические характеристики совместимого устройства
| Наименование характеристики | Значение |
| Тип разъема | MicroUSB (розетка) |
| Тип интерфейса | UART |
| Напряжение питания постоянного тока (до 10 мА), В | от 3 до 3,5 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 5
| Наименование | Обозначение | Количество |
| Датчик температуры и относительной влажности комбинированный «Квант» | - | 1 шт. |
| Паспорт и руководство по эксплуатации | ИМБТ.408712.001ПС | 1 экз. |
| Методика поверки | ИМБТ.408712.001Д1 | 1 экз. (на партию при поставке в один адрес) |
| Дата-кабель М | ИМБТ.407812.001/КЭ2 | по дополнительному заказу |
| Кабель для подключения совместимого устройства (*) | - | |
| Радиомодемный блок 645М | ИМБТ.424313.005 | |
| Комплект монтажных частей | - | 1 шт. |
| (Ф) - длина определяется заказом | ||
осуществляется по документу ИМБТ.408712.001Д1 «ГСИ. Датчики температуры и относительной влажности комбинированные «Квант». Методика поверки», утвержденному ФГУП «ВНИИМС» 31.07.2020 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометры сопротивления эталонные ЭТС-100 (Регистрационный № 19916-10);
Измерители температуры многоканальные прецизионные МИТ 8 (Регистрационный № 19736-11);
Термостаты жидкостные ТЕРМОТЕСТ (Регистрационный № 39300-08);
Рабочий эталон 2-го разряда по ГОСТ 8.547-2009 - генераторы влажного воздуха HygroGen (Регистрационный № 32405-11);
Рабочий эталон 2-го разряда по ГОСТ 8.547-2009 - измерители комбинированные Testo 645 (Регистрационный № 17740-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов.
ИМБТ.408712.001ТУ Датчики температуры и относительной влажности комбинированные «Квант». Технические условия.
