| Номер в госреестре | 80776-20 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | РХ2 |
| Изготовитель | Компания "MSR-Electronic GmbH", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы PX2 (далее - газоанализаторы) предназначены для непрерывных автоматических измерений довзрывоопасной концентрации горючих газов, объемной доли токсичных газов и кислорода во взрывоопасных газовых средах и преобразования измеряемых величин в унифицированный выходной сигнал силы постоянного тока.
Принцип действия газоанализаторов определяется типом используемого сенсора.
Принцип действия термохимических сенсоров основан на тепловых эффектах протекающих химических реакций. Анализируемый газ диффундирует через мембранный фильтр в измерительную камеру сенсора, состоящую из активного и пассивного сенсорного элемента. Анализируемый газ сгорает на активном сенсорном элементе, с последующим процессом выделения теплоты, приводящий к дополнительному нагреву детектора, и пропорционального изменения сопротивления. Пассивный сенсорный элемент выступает в роли компенсационного элемента. Активный и пассивный сенсорные элементы являются частями моста Уитстона. Такие внешние факторы, как температура окружающей среды и влажность воздуха, воздействуют на оба элемента в равной степени, поэтому эти влияния на измерительный сигнал полностью компенсируются. По сигналу изменения напряжения моста сенсора определяется концентрация компонента.
Принцип действия электрохимических сенсоров заключается в том, что контролируемый определяемый компонент диффундирует через мембранный фильтр в электролит датчика, в результате химического процесса окисления, при котором одна молекула целевого газа обменивается на одну молекулу кислорода, которая генерирует электрический сигнал между чувствительным и контрольным электродами. Сгенерированный сигнал постоянного тока является линейным по отношению к концентрации измеряемого газа, оценивается подключенным операционным усилителем и преобразуется в линейный выходной сигнал силы постоянного тока.
Газоанализаторы являются стационарными приборами непрерывного действия.
Конструктивно газоанализаторы представляют собой взрывонепроницаемую оболочку, состоящую из корпуса и завинчивающейся крышки. На внешней стороне корпуса расположен кабельный ввод и сменная головка датчика. Внутри корпуса расположены блоки ввода-вывода, питания, дисплей для отображения результатов измерений. Через кабельный ввод осуществляется питание газоанализатора, настройка и вывод информации на внешние устройства.
Газоанализаторы выпускаются в двух модификациях: PX2-1 и PX2-2, отличающихся конструктивным исполнением и наличием дисплея.
Газоанализаторы модификаций PX2-1 имеют светодиодную индикацию и жидкокристаллический дисплей.
Результаты измерений отображаются на жидкокристаллическом дисплее.
В газоанализаторах предусмотрены следующие выходные сигналы:
- унифицированный аналоговый выходной сигнал от 4 до 20 мА;
- реле сигнализации и неисправности.
Газоанализаторы имеют два настраиваемых порога срабатывания сигнализации о превышении содержания определяемого компонента.
Способ отбора пробы - диффузионный.
Пломбирование газоанализаторов не предусмотрено.

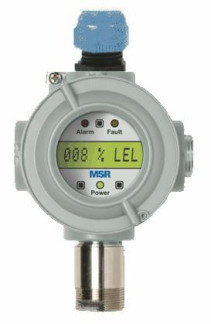

Общий вид газоанализаторов представлен на рисунке 1.
а) модификации PX2-1 с дисплеем б) модификации PX2-2 без дисплея
Газоанализаторы имеют встроенное и внешнее программное обеспечение (далее -ПО). Для функционирования газоанализаторов необходимо наличие встроенного ПО. Метрологически значимой является только встроенная часть ПО.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DISP PX2 XXX 10208* |
| Номер версии (идентификационный номер) ПО | px io v1 02 12 |
| Цифровой идентификатор ПО | 1 02 8 |
| ХХХ - зависит от типа определяемого компонента. | |
Уровень защиты программного обеспечения «высокий» в соответствии с Р.50.2.077 -2014.
Таблица 2 - Диапазоны измерений и пределы допускаемой относительной погрешности объемной доли токсичных газов
| Определяемый компонент | Диапазон измерений объемной доли, млн-1 | Номинальное время установления показаний, Т0,9ном, с, не более | Пределы допускаемой относительной погрешности, % |
| Оксид углерода СО | от 0 до 100 | 10 | ±3 |
| от 0 до 150 | 10 | ±2 | |
| от 0 до 250 | 10 | ±2 | |
| от 0 до 300 | 10 | ±2 | |
| от 0 до 500 | 10 | ±2 | |
| Аммиак NH3 | от 0 до 100 | 40 | ±5 |
| от 0 до 300 | 40 | ±2 | |
| от 0 до 500 | 40 | ±3 | |
| от 0 до 1000 | 40 | ±3 | |
| от 0 до 5000 | 40 | ±2 | |
| Цианистый водород HCN | от 0 до 50 | 35 | ±5 |
| от 0 до 100 | 35 | ±5 | |
| Диоксид азота NO2 | от 0 до 100 | 25 | ±5 |
| Сероводород H2S | от 0 до 50 | 40 | ±3 |
| от 0 до 100 | 40 | ±2 | |
| от 0 до 200 | 40 | ±2 | |
| *- Диапазон измерений выбирается в зависимости от заказа. 1. Пределы допускаемой относительной погрешности газоанализаторов нормированы при условии наличия в контролируемой среде только одного определяемого компонента. 2. Вариация выходного сигнала, в долях от пределов основной допускаемой погрешности - 0,5. 3. Газоанализатор имеет возможность дополнительно анализировать хлороводород HCI в диапазоне показаний от 0 до 20 объемной доли, млн-1 и сероводород H2S в диапазоне показаний от 0 до 500 объемной доли, млн-1 без нормирования пределов допускаемой относительной погрешности. | |||
Таблица 3 - Диапазоны измерений и пределы допускаемой приведенной (к верхнему пределу измерений) погрешности довзрывоопасной концентрации определяемого компонента_
| Определяемый компонент | Диапазон измерений* довзрывоопасной концентрации определяемого компонента, % НКПР | Номинальное время установления показаний, Т0,9ном, с, не более | Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерений, % |
| Метан CH4 | от 0 до 100 | 11 | ±5 |
Продолжение таблицы 3
| Определяемый компонент | Диапазон измерений* довзрывоопасной концентрации определяемого компонента, % НКПР | Номинальное время установления показаний, ^^ном, с, не более | Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерений, % |
| Аммиак NH3 | от 0 до 100 | 40 | ±5 |
| Гексан C6H14 | от 0 до 100 | 30 | ±5 |
| Водород H2 | от 0 до 100 | 30 | ±5 |
| Пропан C3H8 | от 0 до 100 | 33 | ±5 |
| от 0 до 30 | 30 | ±5 | |
| от 0 до 5000** | 30 | ±5 | |
| Изопропиловый спирт C3H8O | от 0 до 100 | 30 | ±5 |
| Этилен C2H4 | от 0 до 100 | 30 | ±5 |
| Циклогексан C6H12 | от 0 до 100 | 30 | ±5 |
| Этан C2H6 | от 0 до 100 | 30 | ±5 |
| Этанол C2H5OH | от 0 до 100 | 30 | ±5 |
| Этилацетат C4H8O2 | от 0 до 100 | 30 | ±5 |
| Бензол C6H6 | от 0 до 100 | 30 | ±5 |
| Бутилацетат C6H12O2 | от 0 до 100 | 30 | ±5 |
| Метанол CH3OH | от 0 до 100 | 30 | ±5 |
| Метилэтилкетон C4H8O | от 0 до 100 | 30 | ±5 |
| н-Бутан C4H10 | от 0 до 100 | 40 | ±5 |
| Изобутанол C4H10O | от 0 до 100 | 30 | ±5 |
| Октан C8H18 | от 0 до 100 | 30 | ±5 |
| Циклопентан C5H10 | от 0 до 100 | 30 | ±5 |
| Метил ацетат C3H6O2 | от 0 до 100 | 30 | ±5 |
| н-Пентан C5H12 | от 0 до 100 | 30 | ±5 |
Продолжение таблицы 3
| Определяемый компонент | Диапазон измерений* довзрывоопасной концентрации определяемого компонента, % НКПР | Номинальное время установления показаний, Т0,9ном, с, не более | Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерений, % |
| Ацетон СзНбО | от 0 до 100 | 30 | ±5 |
| Толуол С7Н8 | от 0 до 100 | 30 | ±5 |
| н-Г ептан C6H16 | от 0 до 100 | 30 | ±5 |
| Бутадиен С4Н6 | от 0 до 100 | 30 | ±5 |
| Нонан С9Н20 | от 0 до 100 | 30 | ±5 |
| ыбирается в зависимости от заказа. объемной доли, млн-1 й приведенной (к верхнему пределу измерений) погрешности измерений ированы при условии наличия в контролируемой среде только одного нта. сигнала, в долях от пределов допускаемой приведенной (к верхнему решности измерений - 0,5. ентрационный предел распространения пламени, значения НКПР указаны Р МЭК 60079-20-1-2011. | |||
| *- Диапазон измерений i - Диапазон измерений 1. Пределы допускаемо газоанализаторов норм определяемого компоне 2. Вариация выходного пределу измерений) пог 3. НКПР - нижний конц в соответствии с ГОСТ | |||
Таблица 4 - Диапазоны измерений и пределы допускаемой погрешности объемной доли кислорода____
| Определяемый компонент | Диапазон измерений объемной доли, % | Номинальное время установления показаний, Т0,9ном, с, не более | Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерений, % |
| Кислород O2 | от 0 до 25 | 15 | ±5 |
| каемой приведенной (к верхнему пределу измерений) погрешности измерений нормированы при условии наличия в контролируемой среде только одного утпонента. дного сигнала, в долях от пределов допускаемой приведенной (к верхнему й) погрешности измерений - 0,5. | |||
| 1. Пределы допус газоанализаторов определяемого ком 2. Вариация выхо пределу измерени | |||
Таблица 5 - Метрологические характеристики газоанализаторов
| Наименование характеристики | Значение |
| Диапазон выходного сигнала силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности преобразований цифрового сигнала в унифицированный выходной сигнал силы постоянного тока, % | ±2 |
Таблица 6 - Технические характеристики газоанализаторов
| Наименование характеристики | Значение |
| Время прогрева, с, не более | 120 |
| Напряжение питания постоянного тока, В | от 20 до 28 |
| Потребляемая мощность, Вт, не более | 3,3 |
| Габаритные размеры (ширинах высота хглубина), мм, не более | 125х162х83 |
| Масса, кг, не более | 1,3 |
| Степень защиты по ГОСТ 14254-2015 | IP67 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при +35 °С, %, не более | от -25 до +60 90 |
| Маркировка взрывозащиты: - модификация PX2-1 - модификация PX2-2 | 1Ex d IIC T4 Gb X 2Ex nA IIC T4 Gc X |
| Средняя наработка на отказ, ч | 30000 |
| Средний срок службы, лет | 10 |
наносится на корпус газоанализатора, способом лазерной маркировки, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.
Комплектность средств измерений
Комплектность средства измерений представлена в таблице 7.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Газоанализатор PX2: - модификация PX2-1 - модификация PX2-2 | - | 1 шт. |
| Комплект для подачи газа | Cal01 PX2 | 1 шт. |
| Магнитная ручка для бесконтактного управления меню | MSR_Pen_PX2 | 1 шт. |
| Портативный сервисный инструмент для отображения, настройки и изменения параметров | STL06-PX2-X7 | 1 шт. |
| Программное обеспечение для отображения, настройки, адресации и изменения параметров | PCE06-PX2-XF | 1 шт. |
Продолжение таблицы 7
| Наименование | Обозначение | Количество |
| Кабельный ввод для защиты в взрывоопасных зонах: - из латуни - из пластика | ZU-PX2-CG-SS ZU-PX2-CG-PL | 1 шт. |
| Заглушки PT (ANSI B 1.20.1) для закрытия впускных отверстий | - | По запросу |
| Калибровочные газы | - | По запросу |
| Комплект для отвода газа с расходомером и регулятором давления | - | По запросу |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-102-20 | 1 экз. |
осуществляется по документу ИЦРМ-МП-102-20 «ГСИ. Газоанализаторы PX2. Методика поверки», утвержденному ООО «ИЦРМ» 15.07.2020 г.
Основные средства поверки:
- стандартные образцы состава - газовые смеси: ГСО 10707-2015, ГСО 10547-2014, ГСО 10703-2015, ГСО 10704-2015, ГСО 10706-2015, ГСО 10528-2014, ГСО 10546-2014, ГСО 10534-2014, ГСО 10543-2014, ГСО 10549-2014, ГСО 10541-2014, ГСО 10540-2014, ГСО 10544-2014, ГСО 10535-2014 в баллонах под давлением;
- поверочный нулевой газ (ПНГ) - азот газообразный особой чистоты по ГОСТ 9293-74 в баллоне под давлением;
- вольтметр универсальный цифровой GDM-78261 (регистрационный номер в Федеральном информационном фонде 52669-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 г. № 2664 об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
Техническая документация изготовителя.
