| Номер в госреестре | 80778-20 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический |
| Обозначение типа СИ | РВС-5000 |
| Изготовитель | Акционерное общество "АП Саратовский завод резервуарных конструкций" (АО "АП Саратовский завод резервуарных конструкций"), г. Саратов |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический РВС -5000 (далее - резервуар) предназначен для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочной таблице резервуара.
Резервуар представляет собой металлический сосуд в форме вертикального цилиндра, со стационарной крышей. На боковых стенках и крыше предусмотрены люки-лазы для обслуживания резервуара, а также смотровые, монтажные и замерной люки. Днище резервуара металлическое. Резервуар снабжен лестницей для доступа на крышу.
Резервуар стальной вертикальный цилиндрический РВС -5000 зав. № 18 (по технологической схеме) установлен на территории резервуарного парка ООО «Югнефтехимтранзит» по адресу: 353545, Российская Федерация, Краснодарский край, Темрюкский район, п. Чушка, ул. Железнодорожная, 11.

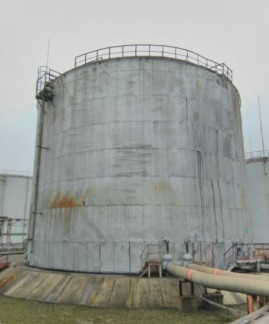

Общий вид резервуара стального вертикального цилиндрического РВС-5000 зав. № 18 (по технологической схеме) представлен на рисунке 1.
rrjJpL..;jr
* *Хшт'Ы2.'2 ■ - г* ..
РВС-5000 зав. № 18 (по технологической схеме)
Пломбирование резервуара стального вертикального цилиндрического РВС -5000 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 5000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,1 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106 |
| Срок службы, лет, не менее | 50 |
наносится на титульный лист технического паспорта методом печати. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-5000 зав. № 18 (по технологической схеме) | 1 шт. |
| Технический паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки» (геометрический метод).
Основные средства поверки:
- рулетка измерительная металлическая TR30/5 (регистрационный № 22003-07);
- рулетка измерительная металлическая Р30У2Г (регистрационный № 21096-12);
- тахеометр электронный NTS-365R (регистрационный № 44038-10);
- нивелир с компенсатором VEGA L24, (регистрационный № 54719-19);
- рейка измерительная телескопическая VEGA TS3M (регистрационный № 51835-12);
- толщиномер ультразвуковой ТЭМП -УТ1 (регистрационный № 38230-08);
- линейка измерительная металлическая, 500 мм (регистрационный № 20048 -05). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке каждого из резервуаров.
отсутствуют
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому РВС-5000
Приказ Федерального агентства по техническому регулированию и метрологии от
07.02.2018 г. № 256 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
