| Номер в госреестре | 80781-20 |
| Наименование СИ | Весы неавтоматического действия |
| Обозначение типа СИ | DEMCOM |
| Изготовитель | "ChangZhou XingYun Electronic Equipment Co., Ltd.", КНР |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы неавтоматического действия DEMCOM (далее - весы) предназначены для статического измерения массы.
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензометрического датчика, возникающей под действием силы тяжести взвешиваемого груза в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Результаты взвешивания выводятся на дисплей.
Весы состоят из грузоприемного устройства и весоизмерительного устройства. Грузоприемное устройство может быть оснащено ветрозащитной витриной. Модификации весов имеют обозначение вида D[X1][X2][X3][C][S][M], где D - условное обозначение типа весов;
[X1] - условное обозначение модификации весов:
L - обозначение модификации с жидкокристаллическим дисплеем (DL);
X - обозначение модификации с цветным сенсорным дисплеем (DX);
[X2] - условное обозначение максимальной нагрузки (Max);
[X3] - условное обозначение дискретности (d);
[C] - обозначение весов с функцией встроенной калибровки (если присутствует);
[S] - обозначение весов с выносным индикатором и платформой 230x300 мм;
[M] - обозначение весов с выносным индикатором и платформой 300x400 мм.

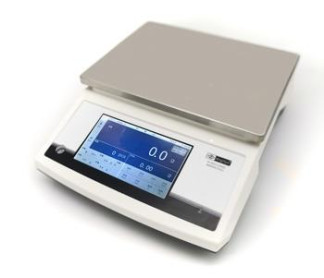

Общий вид весов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения разрушаемой наклейки (1 - пломба в виде разрушаемой наклейки).
Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
ПО не может быть модифицировано или загружено через какой -либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Кроме того, для защиты от несанкционированного доступа к параметрам регулировки и настройки, а также измерительной информации используется переключатель настройки и регулировки, который находится на печатной плате внутри пломбируемого корпуса весов.
Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационным признаком служит номер версии (идентификационный номер) ПО, который отображается на дисплее при включении весов.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | RU1.0 х |
| Цифровой идентификатор ПО | - |
| *«х» - обозначение версии метрологически незначимой части ПО | |
Класс точности по ГОСТ OIML R 76-1-2011 .....................................................................высокий (II).
Значения минимальной нагрузки (Min), максимальной нагрузки (Мах), поверочного интервала (е), действительной цены деления (d), числа поверочных интервалов (n), пределов допускаемой погрешности при первичной поверке (mpe) в соответствующих интервалах нагрузки (m) приведены в таблице 2.
Таблица 2 - Метрологические характеристики
| Обозначение модификации | Min, г | Мах,г | е, г | d, г | n | m, г | mpe, г |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| DX-6001C | 5 | 6000 | 1 | 0,1 | 6000 | от 5 до 5000 включ. | ±0,5 |
| св. 5000 до 6000 включ. | ±1,0 | ||||||
| DX-8001C | 5 | 8000 | 1 | 0,1 | 8000 | от 5 до 5000 включ. | ±0,5 |
| св. 5000 до 8000 включ. | ±1,0 |
Продолжение таблицы 2
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| DX-10001C | 5 | 10000 | 1 | 0,1 | 10000 | от 5 до 5000 включ. | ±0,5 |
| св. 5000 до 10000 включ. | ±1,0 | ||||||
| DX-12001C | 5 | 12000 | 1 | 0,1 | 12000 | от 5 до 5000 включ. | ±0,5 |
| св. 5000 до 12000 включ. | ±1,0 | ||||||
| DX-15001C | 5 | 15000 | 1 | 0,1 | 15000 | от 5 до 5000 включ. | ±0,5 |
| св. 5000 до 15000 включ. | ±1,0 | ||||||
| DX-20001C | 5 | 20000 | 1 | 0,1 | 20000 | от 5 до 5000 включ. | ±0,5 |
| св. 5000 до 20000 включ. | ±1,0 | ||||||
| DX-22000C | 5 | 22000 | 1 | 0,1 | 22000 | от 5 до 5000 включ. | ±0,5 |
| св. 5000 до 20000 включ. | ±1,0 | ||||||
| св. 20000 до 22000 включ. | ±1,5 | ||||||
| DX-25000C | 5 | 25000 | 1 | 0,1 | 25000 | от 5 до 5000 включ. | ±0,5 |
| св. 5000 до 20000 включ. | ±1,0 | ||||||
| св. 20000 до 25000 включ. | ±1,5 | ||||||
| DX-30000C | 5 | 30000 | 1 | 0,1 | 30000 | от 5 до 5000 включ. | ±0,5 |
| св. 5000 до 20000 включ. | ±1,0 | ||||||
| св. 20000 до 25000 включ. | ±1,5 | ||||||
| DX-30KS | 5 | 30000 | 1 | 0,1 | 30000 | от 5 до 5000 включ. | ±0,5 |
| св. 5000 до 20000 включ. | ±1,0 | ||||||
| св. 20000 до 30000 включ. | ±1,5 | ||||||
| DX-60KS DX-60KM | 50 | 60000 | 10 | 1 | 6000 | от 50 до 50000 включ. | ±5 |
| св. 50000 до 60000 включ. | ±10 | ||||||
| DX-150KM | 250 | 150000 | 10 | 5 | 15000 | от 250 до 50000 включ. | ±5 |
| св. 50000 до 150000 включ. | ±10 | ||||||
| DL-103 | 0,02 | 110 | 0,01 | 0,001 | 11000 | от 0,02 до 50 включ. | ±0,005 |
| св. 50 до 110 включ. | ±0,01 | ||||||
| DL-203 | 0,02 | 210 | 0,01 | 0,001 | 21000 | от 0,02 до 50 включ. | ±0,005 |
| св. 50 до 200 включ. | ±0,01 | ||||||
| св. 200 до 210 включ. | ±0,015 | ||||||
| DL-303 | 0,2 | 310 | 0,01 | 0,001 | 31000 | от 0,02 до 50 включ. | ±0,05 |
| св. 50 до 200 включ. | ±0,01 | ||||||
| св. 200 до 310 включ. | ±0,015 | ||||||
| DL-202 | 0,2 | 210 | 0,02 | 0,01 | 10500 | от 0,2 до 100 включ. | ±0,01 |
| св. 100 до 210 включ. | ±0,02 | ||||||
| DL-302 | 0,2 | 310 | 0,02 | 0,01 | 15500 | от 0,2 до 100 включ. | ±0,01 |
| св. 100 до 310 включ. | ±0,02 | ||||||
| DL-602 | 0,5 | 610 | 0,1 | 0,01 | 6100 | от 0,5 до 500 включ. | ±0,05 |
| св. 500 до 610 включ. | ±0,1 | ||||||
| DL-1002 | 0,5 | 1100 | 0,1 | 0,01 | 11000 | от 0,5 до 500 включ. | ±0,05 |
| св. 500 до 1100 включ. | ±0,1 | ||||||
| DL-2002 | 0,5 | 2100 | 0,1 | 0,01 | 21000 | от 0,5 до 500 включ. | ±0,05 |
| св. 500 до 2000 включ. | ±0,01 | ||||||
| св. 2000 до 2100 включ. | ±0,15 | ||||||
| DL-3002 | 0,5 | 3100 | 0,1 | 0,01 | 31000 | От 0,5 до 500 включ. | ±0,05 |
| св. 500 до 2000 включ. | ±0,1 | ||||||
| св. 2000 до 3100 включ. | ±0,15 |
Продолжение таблицы 2
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| DL-5001 | 5 | 5100 | 1 | 0,1 | 5100 | от 5 до 5000 включ. | ±0,5 |
| св. 5000 до 5100 включ. | ±1,0 | ||||||
| DL-6001 | 5 | 6100 | 1 | 0,1 | 6100 | от 5 до 5000 включ. | ±0,5 |
| св. 5000 до 6100 включ. | ±1,0 |
Класс точности по ГОСТ OIML R 76-1-2011 ...................................................................Средний (III).
Значения минимальной нагрузки (Min), максимальной нагрузки (Мах), поверочного интервала (е), действительной цены деления (d), числа поверочных интервалов (n), пределов допускаемой погрешности при первичной поверке (mpe) в соответствующих интервалах нагрузки (m) приведены в таблице 3.
Таблица 3 - Метрологические характеристики
| Обозначение модификации | Min, г | Мах,г | е, г | d, г | n | m, г | mpe, г |
| от 2 до 50 включ. | ±0,05 | ||||||
| DL-601 | 2 | 610 | 0,1 | 0,1 | 6100 | св. 50 до 200 включ. | ±0,10 |
| св. 200 до 610 включ. | ±0,15 | ||||||
| от 2 до 50 включ. | ±0,05 | ||||||
| DL-801 | 2 | 810 | 0,1 | 0,1 | 8100 | св. 50 до 200 включ. | ±0,10 |
| св. 200 до 810 включ. | ±0,15 |
Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Особый диапазон температур, °С | от +10 до +35 |
| Диапазон выборки массы тары | 100 % Max |
| Параметры электропитания от сети переменного тока: | |
| - напряжение, В | от 195,5 до 253 |
| - частота, Гц | от 49 до 51 |
| Потребляемая мощность, ВА, не более | 3,5 |
| Габаритные размеры, мм, не более: | |
| - длина | 400 |
| - ширина | 300 |
| - высота (без ветрозащитной витрины) | 110 |
| Масса весов, кг, не более | 6 |
наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист эксплуатационного документа.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы | DX, DL | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Блок питания | - | 1 шт. |
осуществляется по документу ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» Приложение ДА «Методика поверки весов».
Основные средства поверки: - рабочие эталоны единицы массы 3 -го и 4-го разрядов по приказу Росстандарта от 29 декабря 2018 № 2818 - гири, соответствующие классам, F1, F2, M1 по ГОСТ OIML R 111-1-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых весов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на пломбу, как показано на рисунке 2.
приведены в эксплуатационном документе
ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы
Техническая документация изготовителя
