Весы неавтоматического действия EM, 80783-20

Назначение

Весы неавтоматического действия EM (далее - весы) предназначены для статических измерений массы различных грузов.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести объекта измерений, в аналоговый электрический сигнал, пропорциональный его массе. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами весов с дальнейшим определением значения массы объекта измерений. Результаты взвешивания выводятся на дисплей индикатора весов.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), грузопередающего устройства, весоизмерительного устройства, включающего в себя датчик и индикатор.

Весы выпускаются в следующих модификациях: EM-30KAM, EM-60KAM, EM-60KAL и EM-150KAL, которые отличаются максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (шкалы) (d) и поверочным интервалом (e), а также габаритными размерами ГПУ.

Структура условного обозначения весов:

EM-DDD KAD 1 2 3

1    - обозначение типа весов;

2    - индекс (2 или 3 знака) выбирается из ряда в зависимости от максимальной нагрузки

весов:

-    30 (для 30 кг), 60 (для 60 кг), 150 (для 150 кг), 300 (для 300 кг);

3    - индекс, обозначающий габаритные размеры ГПУ:

-    M - для ГПУ с габаритными размерами (350*300) мм;

-    L - для ГПУ с габаритными размерами (500*400) мм.

Питание весов осуществляется от сети через адаптер или от аккумуляторной батареи. Общий вид весов представлен на рисунке 1.

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-    автоматическое устройство установки на нуль (Т.2.7.2.3);

-    полуавтоматическое устройство установки на нуль (Т.2.7.2.2);

-    устройство первоначальной установки на нуль (Т.2.7.2.4);

-    устройство слежения за нулем (Т.2.7.3);

-    устройство установки по уровню (Т.2.7.1);

-    устройство тарирования (выборки массы тары) (Т.2.7.4).

Весы оснащены интерфейсом RS-232С для связи с периферийными устройствами (например, персональный компьютер, принтер).

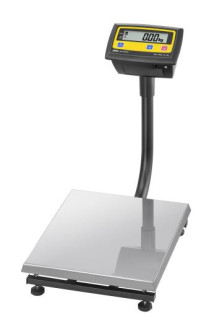

модификации ЕМ-30КАМ, ЕМ-60КАМ    модификации EM-60KAL, EM-150KAL

Рисунок 1 - Общий вид весов

Маркировка весов производится на маркировочной табличке, разрушающейся при сня-закрепленной на поверхности корпуса весов, на которую наносится следующая информа-

тии и ция:

-    обозначение типа весов;

-    максимальная нагрузка (Max);

-    минимальная нагрузка (Min);

-    действительная цена деления (шкалы) (d) и поверочный интервал (e);

-    верхняя граница диапазона устройства выборки массы тары (Т");

-    серийный номер весов (наносится отдельной наклейкой);

-    класс точности;

-    знак утверждения типа;

-    наименование предприятия - изготовителя;

-    дата производства весов.

Пример маркировочной таблички представлен на рисунке 2.

Min = 0.2 кг, Max = 30 кг, d = 10 г, e = 10 г Класс точности: (ТГТ)
