Государственный реестр средств измерений

Резервуар горизонтальный стальной цилиндрический РГС-10, 80786-20

80786-20
Резервуар горизонтальный стальной цилиндрический РГС-10 (далее - резервуар) предназначен для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Карточка СИ
Номер в госреестре 80786-20
Наименование СИ Резервуар горизонтальный стальной цилиндрический
Обозначение типа СИ РГС-10
Изготовитель Обществом с ограниченной ответственностью "ИТС Металлоконструкции" (ООО "ИТС Металлоконструкции"), Республика Татарстан, г. Казань
Год регистрации 2020
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуар горизонтальный стальной цилиндрический РГС-10 (далее - резервуар) предназначен для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочной таблицы на резервуар.

Резервуар РГС-10 представляет собой сварную горизонтальную цилиндрическую конструкцию наземного исполнения с усечено - коническими днищами.

Резервуар оборудован дыхательным клапаном, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефтепродукта. Также резервуар оснащен боковой металлической лестницей, по периметру которой установлено ограждение.

Резервуар горизонтальный стальной цилиндрический РГС-10 расположен на территории филиала АО «Транснефть -Приволга» ЦБПО по адресу: 446200, Самарская область, г. Новокуйбышевск, ул. Шоссейная, 8.

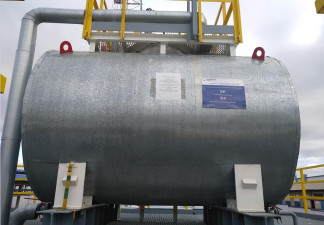

Общий вид резервуара горизонтального стального цилиндрического РГС-10 № 210 представлен на рисунке 1.

Рисунок 1 - Общий вид резервуара РГС-10

Пломбирование резервуара горизонтального стального цилиндрического РГС-10 не предусмотрено.

Программное обеспечение

отсутствует

Технические характеристики

Таблица 1 - Метрологические и технические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

10

Пределы допускаемой относительной погрешности определения вместимости резервуара от 1,6 до 10,2 м3 при геометрическом методе, %

±0,25

Длина, мм

2980

Внутренний диаметр, мм

2062

Условия эксплуатации:

- температура окружающей среды, °С

от - 45 до + 40

Масса резервуара, кг

2210

Средний срок службы, лет, не менее

30

Знак утверждения типа

наносится на титульный лист технического паспорта типографским способом. Комплектность средства измерений

Т аблица 2 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар горизонтальный стальной цилиндрический

РГС-10 № 210

1 шт.

Паспорт

-

1 экз.

Поверка

осуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки».

Основные средства поверки:

-    Рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом измерений 20 м, с грузом Р20У2Г (рег. № 51171-12);

-    Рулетка измерительная металлическая Р, 2 класса точности, с верхним пределом измерений 20 м, с кольцом Р20У2К (рег. № 51171-12);

-    Толщиномер ультразвуковой БУЛАТ2, диапазон измерений толщины от 0,6 до 30 мм, nr±(0,001h+0,03) мм (рег. № 28229-04);

-    Нивелир оптико-механический с компенсатором GEOBOX N7-26, диапазон измерений углов от 0 до 360 °, СКП измерения ± 2 мм (рег. № 35275-13);

-    Линейка измерительная металлическая, (0 -500) мм, 2 класс точности, ПГ±0,1 мм (рег. № 20048-05).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельства о поверке и градуировочные таблицы в

виде поверительного клейма.

Сведения о методах измерений

отсутствуют

Нормативные документы, устанавливающие требования к резервуару горизонтальному стальному цилиндрическому РГС-10

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки

ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия

Зарегистрировано поверок 4
Поверителей 2
Актуальность данных 10.11.2024
