| Номер в госреестре | 80790-20 |
| Наименование СИ | Барометр |
| Обозначение типа СИ | DIGITAL BAROMETR PTB330 |
| Изготовитель | "Vaisala Oyj", Финляндия |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Барометр DIGITAL BAROMETR PTB330 (далее по тексту - барометр) предназначен для измерений абсолютного (атмосферного) давления при поверке и калибровке средств измерений давления.
Принцип действия барометра основан на упругой деформации мембраны в зависимости от абсолютного (атмосферного) давления воздуха. Чувствительным элементом барометра является кремниевый емкостной датчик, внутри корпуса которого расположена вакуумная камера. На внутренних стенках вакуумной камеры размещены электроды, образующие конденсатор. При изменении давления воздуха монокристаллическая кремниевая мембрана датчика изгибается, увеличивая или уменьшая высоту вакуумной камеры и расстояние между электродами. Изменение емкости конденсатора измеряется и преобразуются в цифровой код. Цифровой код поступает во вторичный преобразователь для обработки и вычисления значения измеренного давления.
Барометр состоит из трех блоков: блока барометра, блока питания, индикатора. Блок барометра состоит из корпуса, внутри которого размещены три кремниевых емкостных датчика, вторичный преобразователь, вспомогательные и дополнительные элементы. На внешней стороне корпуса блока барометра расположен штуцер, разъемы для подключения индикатора. Индикатор отображает на встроенном дисплее измеренные значения, органами управления индикатора осуществляется настройка барометра, на внешней стороне корпуса индикатора располагается разъем для подключения блока питания.

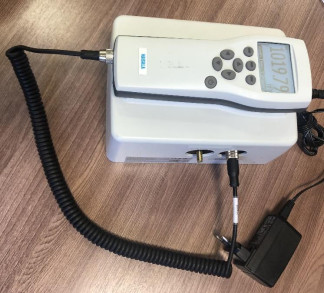

Общий вид барометра представлен на рисунке 1.
Барометр имеет встроенное программное обеспечение (ПО), которое состоит из двух модулей PTB330 и MI70.
Модуль PTB330 установлен в блоке барометра и обеспечивает управление его работой, сбор, обработку и передачу данных от блока барометра на индикатор. Модуль MI70 установлен в ручном индикаторе и обеспечивает отображение результатов измерений, а также проверку состояния и настройку барометра.
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значения | |
| Идентификационное наименование ПО | PTB330.bin | MI70.bin |
| Номер версии (идентификационный номер) ПО | не ниже 1.16 | не ниже 2.20 |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений абсолютного (атмосферного) давления, гПа | от 500 до 1100 |
| Пределы допускаемой абсолютной погрешности измерений абсолютного (атмосферного) давления, Па | ±10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - от 4 аккумуляторных батарей NiMh типа АА - от блока питания постоянного тока, В | от 10 до 35 |
| Максимальная потребляемая мощность, Вт, не более | 1,2 |
| Габаритные размеры (длина; ширина; высота), мм, не более: - блока барометра; - индикатора | 183; 116; 77 200; 80; 62 |
| Масса, кг, не более: - блока цифрового барометра; - индикатора | 1,5 0,4 |
| Наработка на отказ, ч, не менее | 10000 |
| Срок службы, лет, не менее | 10 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, гПа | от +15 до +30 от 20 до 90 от 500 до 1100 |
наносится на корпус блока барометра при помощи этикетки, а также типографским способом на титульный лист формуляра.
Таблица 4 - Комплектность барометра
| Наименование | Обозначение | Количество |
| Блок барометра | PTB330 | 1 шт. |
| Блок питания | - | 1 шт. |
| Индикатор | MI70 | 1 шт. |
| Комплект проводов | - | 1 компл. |
| Кейс для хранения и перевозки | - | 1 шт. |
| Формуляр | ФО | 1 экз. |
| Методика поверки | МП 231-0082-2020 | 1 экз. |
осуществляется по документу МП 231-0082-2020 «ГСИ. Барометр DIGITAL BAROMETR PTB330. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 30 сентября 2020 г.
Основные средства поверки:
Манометр грузопоршневой МПА, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 77114-19.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в формуляр.
приведены в эксплуатационном документе.
Приказ Росстандарта от 06.12.2019 № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 110-1 - 1107 Па» Техническая документация изготовителя
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
