| Номер в госреестре | 80798-20 |
| Наименование СИ | Вискозиметры ротационные |
| Обозначение типа СИ | FANN |
| Изготовитель | Компания "Halliburton Energy Services, Inc.", США; Завод-изготовитель: "Fann Instrument Company", США |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Вискозиметры ротационные F ANN (далее - вискозиметры) предназначены для измерений динамической вязкости жидкостей в лабораторных условиях.
Принцип действия вискозиметров основан на измерении величины напряжения сдвига исследуемой жидкости с помощью торсионной пружины под действием на боб крутящего момента, возникающего при вращении ротора с постоянной частотой. Исследуемая жидкость находится в кольцевом зазоре между ротором, вращающимся с заданной частотой, и бобом. Тормозной момент на бобе, возникающий от вязкости исследуемой жидкости, передается на торсионную пружину, по углу закручивания которой в соотношении с напряжением сдвига, определяется вязкость исследуемой жидкости. Диапазон измерений динамической вязкости зависит от геометрии (размера и формы) применяемой измерительной системы (ротор-боб), от частоты вращения ротора, а также от выбранной торсионной пружины.
Вискозиметры состоят из измерительного блока, измерительной системы (ротор-боб), представляющей собой коаксиальные цилиндры, штатива и стакана для пробы жидкости.
Вискозиметры могут использоваться с различными комбинациями ротора и боба -R1 B1, R2 B1, R3 B1, R1 B2, R1 B3, R1 B4, а также с различными торсионными пружинами -F0.2, F0.5, F1, F2, F3, F4, F5, F10, определяющими передаточное число от возникающего крутящего момента на измерительный блок.
Вискозиметры выпускаются в следующих модификациях 35А, 35 SA, 35A/SR12, 35SA/SR12 и RheoVADR, которые отличаются диапазоном измерений вязкости и техническими характеристиками.
Вискозиметры модификаций 35А, 35SA, 35A/SR12, 35SA/SR12 представляют собой приборы с 6 и 12 частотами вращения ротора, устанавливаемыми регулировкой переключателя частоты и ручкой переключения механизма.
Вискозиметры модификации RheoVADR - автоматические вискозиметры, частоты вращения ротора задаются путем нажатия на клавишу с соответствующей частотой.
Общий вид вискозиметров представлен на рисунках 1-2.
Пломбировка корпуса от несанкционированного доступа не предусмотрена.
Отсутствует у вискозиметров модификаций 35А, 35SA, 35A/SR12, 35SA/SR12. Вискозиметры модификации RheoVADR функционируют под управлением встроенного программного обеспечения, которое является неотъемлемой его частью. Программное обеспечение предназначено для управления работой вискозиметра, процессом измерений, а также обработки, хранения и передачи полученных данных.

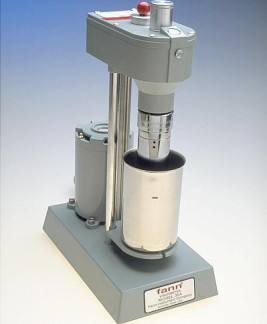

Рисунок 1 - Общий вид вискозиметров модификаций 35А, 35SA, 35A/SR12 и 35SA/SR12
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО вискозиметров модификации RheoVADR приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RheoVADR |
| Номер версии (идентификационный номер) ПО | не ниже 1.5 |
Таблица 2 - Метрологические характеристики
| Значение | ||||
| Наименование характеристики | 35А | 35SA | 35A/SR12 | 35SA/SR12 |
| Диапазон показаний динамической вязкости, мПас | от 0,1 до 15000000,0* | от 0,1 до 50000000,0* | ||
| Диапазоны измерений динамической вязкости, мПас: - для комбинаций ротор-боб с торсионной пружиной F0,2: | ||||
| R1B1 | от 0,1 до 6000,0 | от 0,1 до 20000,0 | ||
| R2B1 | от 0,1 до 1880,0 | от 0,1 до 6280,0 | ||
| R3B1 | от 0,5 до 27000,0 | от 0,5 до 80000,0 | ||
| R1B2 | от 0,9 до 54000,0 | от 0,9 до 100000,0 | ||
| R1B3 | от 2,5 до 100000,0 | от 2,5 до 100000,0 | ||
| R1B4 | от 5,0 до 100000,0 | от 5,0 до 100000,0 | ||
| - для комбинаций ротор-боб с торсионной пружиной F0,5: | ||||
| R1B1 | от 0,3 до 15000,0 | от 0,3 до 50000,0 | ||
| R2B1 | от 0,3 до 47000,0 | от 0,3 до 15700,0 | ||
| R3B1 | от 1,2 до 67500,0 | от 1,2 до 100000,0 | ||
| R1B2 | от 2,3 до 100000,0 | от 2,3 до 100000,0 | ||
| R1B3 | от 6,4 до 100000,0 | от 6,4 до 100000,0 | ||
| R1B4 | от 12,5 до 100000,0 | от 12,5 до 100000,0 | ||
| - для комбинаций ротор-боб с торсионной пружиной F1: | ||||
| R1B1 | от 0,5 до 30000,0 | от 0,5 до 100000,0 | ||
| R2B1 | от 0,5 до 9400,0 | от 0,5 до 31400,0 | ||
| R3B1 | от 2,3 до 100000,0 | от 2,3 до 100000,0 | ||
| R1B2 | от 4,5 до 100000,0 | от 4,5 до 100000,0 | ||
| R1B3 | от 12,7 до 100000,0 | от 12,7 до 100000,0 | ||
| R1B4 | от 25,0 до 100000,0 | от 25,0 до 100000,0 | ||
| - для комбинаций ротор-боб с торсионной пружиной F2: | ||||
| R1B1 | от 1,0 до 60000,0 | от 1,0 до 100000,0 | ||
| R2B1 | от 1,0 до 18800,0 | от 1,0 до 62800,0 | ||
| R3B1 | от 4,6 до 100000,0 | от 4,6 до 100000,0 | ||
| R1B2 | от 9,0 до 100000,0 | от 9,0 до 100000,0 | ||
| R1B3 | от 25,4 до 100000,0 | от 25,4 до 100000,0 | ||
| R1B4 | от 50,0 до 100000,0 | от 50,0 до 100000,0 | ||
| - для комбинаций ротор-боб с торсионной пружиной F3: | ||||
| R1B1 | от 1,5 до 90000,0 | от 1,5 до 100000,0 | ||
| R2B1 | от 1,5 до 28200,0 | от 1,5 до 94200,0 | ||
| R3B1 | от 6,9 до 100000,0 | от 6,9 до 100000,0 | ||
| R1B2 | от 13,5 до 100000,0 | от 13,5 до 100000,0 | ||
| R1B3 | от 38,1 до 100000,0 | от 38,1 до 100000,0 | ||
| R1B4 | от 75,0 до 100000,0 | от 75,0 до 100000,0 | ||
| - для комбинаций ротор-боб с торсионной пружиной F4: | ||||
| R1B1 | от 2,0 до 100000,0 | от 2,0 до 100000,0 | ||
| Наименование характеристики | Значение | |
| 35А 35SA | 35А^12 35SA/SR12 | |
| R2B1 R3B1 R1B2 R1B3 R1B4 - для комбинаций ротор-боб с торсионной пружиной F5: R1B1 R2B1 R3B1 | от 2,0 до 37600,0 от 9,2 до 100000,0 от 18,0 до 100000,0 от 50,8 до 100000,0 от 100,0 до 100000,0 от 2,5 до 100000,0 от 2,5 до 47000,0 от 11,5 до 100000,0 | от 2,0 до 100000,0 от 9,2 до 100000,0 от 18,0 до 100000,0 от 50,8 до 100000,0 от 100,0 до 100000,0 от 2,5 до 100000,0 от 2,5 до 100000,0 от 11,5 до 100000,0 |
| R1B2 R1B3 R1B4 - для комбинации ротор-боб с торсионной пружиной F10: R1B1 R2B1 R3B1 R1B2 R1B3 R1B4 | от 22,5 до 100000,0 от 63,5 до 100000,0 от 125,0 до 100000,0 от 5,0 до 100000,0 от 5,0 до 94000,0 от 23,0 до 100000,0 от 45,0 до 100000,0 от 127,0 до 100000,0 от 250,0 до 100000,0 | от 22,5 до 100000,0 от 63,5 до 100000,0 от 125,0 до 100000,0 от 5,0 до 100000,0 от 5,0 до 100000,0 от 23,0 до 100000,0 от 45,0 до 100000,0 от 127,0 до 100000,0 от 250,0 до 100000,0 |
| Пределы допускаемой относительной погрешности вискозиметра, % | ±5 | ±5 |
| * Диапазон показаний динамической вязкости зависит от применяемой измерительной системы (ротор-боб) и торсионной пружины | ||
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| RheoVADR | |
| Диапазон показаний динамической вязкости, мПас | от 0,1 до 9000000,0* |
| Диапазон измерений динамической вязкости, мПас | от 0,1 до 100000,0 |
| Пределы допускаемой относительной погрешности вискозиметра, % | ±5 |
| * Диапазон показаний динамической вязкости зависит от применяемой измерительной системы (ротор-боб) и торсионной пружины | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение | ||||
| 35А | 35SA | 35А/Ж12 | 35SA/SR12 | RheoVADR | |
| Диапазон рабочих температур исследуемых жидкостей, 0С | от 0 до +93 | ||||
| Количество предустановленных частот вращения ротора | 6 | 12 | |||
| Наименование характеристики | Значение | ||||
| 35А | 35SA | 35А/Ш2 | 35SA/SR12 | RheoVADR | |
| Диапазон частот вращения ротора, об/мин | от 3 до 600 | от 0,9 до 600 | от 0,01 до 999 | ||
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 110/220 60 | 110/220 50 | 110/220 60 | 110/220 50 | от 100 до 250 50/60 |
| Габаритные размеры, мм, не более: - высота - ширина - длина | 270 150 390 | 240 130 410 | |||
| Масса, кг, не более | 6,8 | ||||
| Условия эксплуатации: - температура окружающей среды, 0С - относительная влажность, %, не более: | от +15 до +40 80 (при температуре до 31 0С включ.) 50 (при температуре св. 31 0С до 40 0С) | ||||
| Средний срок службы, лет Средняя наработка на отказ, ч | 10 8000 | ||||
наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус вискозиметра в виде наклейки.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Вискозиметр | - | 1 шт. |
| Измерительная система | - | не менее 1 шт. (по заказу) |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Методика поверки | МП 2302-0131-2020 | 1 экз. |
осуществляется по документу МП 2302-0131-2020 «ГСИ. Вискозиметры ротационные FANN. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева»
15.06.2020 г.
Основные средства поверки:
- стандартные образцы вязкости жидкости ГСО 8589 -2004, ГСО 8590-2004, ГСО 8591-2004, ГСО 8592-2004, ГСО 8593-2004, ГСО 8594-2004, ГСО 8595-2004, ГСО 8596-2004, ГСО 8597-2004, ГСО 8598-2004, ГСО 8599-2004, ГСО 8600-2004, ГСО 8601-2004, ГСО 8602-2004, ГСО 8603-2004 с погрешностью ±0,2 %;
- стандартные образцы вязкости жидкости ГСО 8604 -2004, ГСО 8605-2004, ГСО 86062004 с погрешностью ±0,3 %;
- градуировочные жидкости по МИ 1289-86.
- термометр лабораторный электронный «ЛТ -300» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 45379-10), пределы допускаемой абсолютной погрешности измерения температуры ±0,05 0С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью. Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 05.11.2019 № 2622
Техническая документация фирмы-изготовителя
