| Номер в госреестре | 80799-20 |
| Наименование СИ | Датчики pH дифференциальные |
| Обозначение типа СИ | TriOS |
| Изготовитель | "TriOS Mess- und Datentechnik GmbH", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики pH дифференциальные TriOS (далее-датчики) предназначены для измерений pH и температуры водных растворов.
Принцип действия датчиков - электрохимический.
Датчики выпускаются следующих моделей: TpH-D и ТрН.
Датчики представляют собой погружные устройства цилиндрической формы, имеющие на одном конце вход для соединительного кабеля, а на другом -измерительный блок состоящий из:
- модель ТрН - плоского pH-электрода и электрода сравнения;
- модель TpH-D - трех электродов: технологического, заземляющего и электрода сравнения и солевого мостика для защиты электролита.
Датчики оснащены интерфейсом RS-485 и Modbus RTU для связи с внешними устройствами.
Датчики совместимы с системой Modbus RTU и могут быть использованы в комплекте с контроллерами TriOS всех типов.

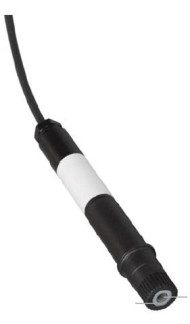

Общий вид датчиков и место нанесения знака поверки изображен на рисунке 1.
I
Место нанесения знака поверки
\ Ч
Датчики оснащены программным обеспечением, которое осуществляет его функционирование, выполнение измерений, передачу результатов измерений на внешние устройства для их обработки, визуализации и хранения.
Программное обеспечение датчика заложено в датчике в процессе его производства и защищено от доступа и изменения пользователем.
Влияние программного обеспечения на метрологические характеристики датчиков учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения «высокий» в соответствии с Р.50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.
| Идентификационные данные (признаки) | Значение | |
| TpH-D | TpH | |
| Идентификационное наименование ПО | TriOS | TriOS |
| Номер версии (идентификационный номер) ПО, не ниже | не ниже v 1.0.4 | не ниже v 1.0.3 |
Таблица 2 - Метрологические характеристики
| Наименование характеристик | Значение |
| Диапазон измерений pH | от 1 до 14 |
| Пределы допускаемой абсолютной погрешности измерений pH | ±0,2 |
| Диапазон измерений температуры,°С | от +3 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры, ,°C | ±0,2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристик | Значение |
| Напряжение электропитания , В: | от 12 до 24 |
| Потребляемая мощность при питании от сети | 0,2 |
| постоянного тока, В-А, не более | |
| Габаритные размеры, мм, не более | |
| модель TpH | |
| - длина | 180 |
| - диаметр | 27 |
| модель TpH-D | |
| - длина | 255 |
| - диаметр | 32 |
| Масса, кг, не более | |
| модель TpH | 0,11 |
| модель TpH-D | 0,18 |
| Условия эксплуатации: - атмосферное давление, кПа | от 84 до 106,7 |
| - температура окружающей среды, оС | от +3 до +40 |
| - температура анализируемой среды, оС | от +3 до 40 |
| - относительная влажность воздуха, % | от 10 до 90 |
| Давление пробы, кПа (бар), не более | 300 (3) |
| Средняя наработка на отказ, ч | 25 000 |
наносится на корпус датчика с помощью наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность датчиков.
| Наименование | Обозначение | Количество |
| Датчик pH дифференциальный 1) | - | 1 шт. |
| Комплект эксплуатационной документации 2) | - | 1 компл. |
| Руководство по эксплуатации | - | 1 экз. |
| 1) Датчики могут поставляться в комплекте с дополнительными устройствами. 2) Комплекты принадлежностей и эксплуатационной документации согласовываются при заказе. | ||
осуществляется по ГОСТ 8.857-2013 «ГСИ. рН-метры. Методика поверки».
Основные средства поверки:
буферные растворы - рабочие эталоны 2 -го разряда, диапазон воспроизведений pH при температуре 25 °С от 1,65 до 12,43, пределы допускаемой абсолютной погрешности ±0,01;
термометр лабораторный электронный ЛТ -300, пределы допускаемой абсолютной погрешности в диапазоне от -50 до 199,99 °С ±0,05 оС, рег № 61806-15.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус датчика в соответствии с рис. 1.
приведены в эксплуатационном документе.
Техническая документация фирмы «TriOS Mess-und-Datentechn GmbH», Германия
