| Номер в госреестре | 80801-20 |
| Наименование СИ | Преобразователи измерительные |
| Обозначение типа СИ | SITRANS TH300 |
| Изготовитель | "Siemens AG", подразделение "Siemens Sensor and Communication Ltd.", Китай |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные SITRANS TH300 (далее - преобразователи) предназначены для измерения и преобразования сигналов, поступающих от термопреобразователей сопротивления, в унифицированный выходной сигнал постоянного электрического тока от 4 до 20 мА или от 4 до 20 мА с наложенным на него цифровым частотно-модулированным сигналом по протоколу HART.
Принцип действия преобразователей основан на измерении и преобразовании сигналов термопреобразователей сопротивления по ГОСТ 6651-2009 в унифицированный выходной сигнал постоянного электрического тока от 4 до 20 мА или от 4 до 20 мА с наложенным на него цифровым частотно -модулированным сигналом по протоколу HART.
Преобразователи конструктивно выполнены в цилиндрическом пластиковом корпусе с расположенными на нем клеммами для подачи напряжения питания, подключения входного и выходного сигналов. Преобразователи выполнены на основе микропроцессора и обеспечивают аналого-цифровое преобразование сигнала от первичного преобразователя, обработку результатов измерений и их передачу по интерфейсу HART и/или по стандартному выходному сигналу от 4 до 20 мА.
Монтаж преобразователей может осуществляться в соединительной головке, смонтированной непосредственно вместе с первичным преобразователем, либо отдельно (на монтажном кронштейне).

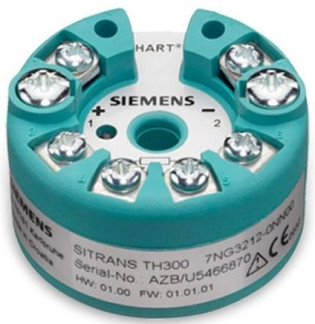

Общий вид преобразователей представлен на рисунке 1.
Пломбирование преобразователей не предусмотрено.
Программное обеспечение преобразователей является встроенным. Программное обеспечение осуществляет функции сбора, обработки и формирования выходного унифицированного сигнала, эквивалентного измеренной температуре. Программное обеспечение является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе. Конструкция преобразователей исключает возможность несанкционированного влияния на программное обеспечение преобразователей и измерительную информацию.
Уровень защиты программного обеспечения преобразователей «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | - |
| Номер версии (идентификационный номер) программного обеспечения | не ниже 4 |
| Цифровой идентификатор программного обеспечения | - |
Таблица 2 - Метрологические характеристики преобразователей
| Наименование характеристики | Значение |
| Диапазоны измерений сопротивления, Ом 1)j 2) | от 72,335 до 197,712 (от -70 до +260 °С); от 84,271 до 168,478 (от -40 до +180 °С) |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности измерения и преобразования в температуру сигналов от термопреобразователей сопротивления, % | ±0,15 |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерения и преобразования в температуру сигналов от термопреобразователей сопротивления, вызванной изменением температуры окружающей среды относительно (20±5) °С на каждый 1 °С, % | ±0,01 |
| ^ В скобках указан диапазон измерений температуры согласно ГОСТ 6651-2009 для термопреобразователей сопротивления с номинальной статической характеристикой Pt 100 (а = 0,00385 °С-1), соответствующий указанному диапазону сопротивления. 2) Указаны диапазоны измерений всех преобразователей. Конкретный диапазон измерений указан в паспорте преобразователя. Примечание - Пределы допускаемой приведенной к диапазону измерений погрешности преобразователей в рабочих условиях у р, °С, вычисляются по формулам: - в диапазоне температуры окружающей среды от минус 40 до плюс 15 °С Ур ~УПИо +УПИд ' |t — 15|’ - в диапазоне температуры окружающей среды от плюс 25 до плюс 50 °С Ур У ПИо +У ПИд ' |t — 25|> где у - пределы допускаемой основной приведенной к диапазону измерений погрешности измерения и преобразования в температуру сигналов от термопреобразователей сопротивления, %; у - пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерения и преобразования в температуру сигналов от термопреобразователей сопротивления, вызванной изменением температуры окружающей среды относительно (20±5) °С на каждый 1 °С, %; t - температура окружающей среды, °С. | |
Таблица 3 - Основные технические характеристики преобразователей
| Наименование характеристики | Значение |
| Выходной сигнал | от 4 до 20 мА с поддержкой протокола HART |
| Напряжение питания, В | от 11 до 35 |
| Потребляемая мощность, Вт, не более | 1 |
| Габаритные размеры, мм, не более: - высота - ширина - длина | 25 45 45 |
| Масса, г, не более | 60 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +50 до 95 при +35 °С, без конденсации влаги от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта типографическим способом. Комплектность средства измерений
Таблица 4 - Комплектность преобразователей
| Наименование | Обозначение | Количество |
| Преобразователь измерительный, заводские № N1E3008906, N1E3008910, N1E3008905, N1E3008913, N1E3008902, N1E3008911, N1E3008909, N1E3008908, N1E3008903, N1E3008904, N1E3008907, N1E3008912 | SITRANS TH300 | 1 шт. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 2710/2-311229-2020 | 1 экз. |
осуществляется по документу МП 2710/2-311229-2020 «Государственная система обеспечения единства измерений. Преобразователи измерительные SITRANS TH300. Методика поверки», утвержденному ООО Центр Метрологии «СТП» 27 октября 2020 г. Основное средство поверки:
- калибратор многофункциональный и коммуникатор BEAMEX MC6 (-R) (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке преобразователей.
отсутствуют.
Нормативные документы, устанавливающие требования к преобразователям измерительным SITRANS TH300
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 10-16 до 100 А»
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
