| Номер в госреестре | 80822-20 |
| Наименование СИ | Весы автомобильные универсальные |
| Обозначение типа СИ | SCS/ZCS |
| Изготовитель | "Mettler Toledo Inc. (LLC)", США; Фирма "Mettler-Toledo (Changzhou) Measurement Technology Ltd.", Китай |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы автомобильные универсальные SCS/ZCS (далее - весы) предназначены для измерений массы в статическом режиме груженых и порожних транспортных средств (далее - ТС) и/или для измерения в движении полной массы ТС и нагрузок на отдельную ось или группу осей.
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый или цифровой электрический сигнал, изменяющийся пропорционально массе груза.
Аналоговые электрические сигналы с датчиков поступают в терминал, содержащий аналогово-цифровой преобразователь, где сигналы суммируются и преобразуются в цифровой код. В случае использования цифровых датчиков прикладываемая нагрузка преобразуется в цифровой сигнал в датчиках. Результаты взвешивания и значение массы груза индицируются на цифровом дисплее, расположенном на передней панели терминала вместе с функциональной клавиатурой.
Весы состоят из грузоприемного устройства (далее - ГПУ), имеющих одну или несколько весовых платформ, опирающимися на датчики, и терминала, и/или внешних электронных устройств (компьютера или принтера).
Весовые платформы отличаются размерами и способом установки (на поверхности, с заездом по пандусам или в приямок).
В весах используются:
- цифровые датчики POWERCELL PDX (SLC820);
- цифровые датчики MTX;
- аналоговые датчики GD (0782);
- индикаторы/терминалы серии IND (IND246, IND570, IND570xx, IND780, IND780xx).
Управление весами осуществляется с помощью функциональной клавиатуры
терминала. В терминале реализована функция управления весами в режиме взвешивания в движении.
Информация о массе взвешиваемого груза по последовательному интерфейсу (интерфейс обмена информации) RS -232С, RS-485 и другим интерфейсам связи может быть передана на внешние устройства (ПЭВМ, принтер).
В весах предусмотрены следующие устройства и функции:
а) в режиме статического взвешивания:
- устройство индикации отклонения от нуля;
- устройство первоначальной установки на нуль;
- полуавтоматическое устройство установки на нуль;
- устройство слежения за нулем;
- устройство предварительного задания значения массы тары;
- устройство уравновешивания тары; б) в режиме взвешивания в движении:
- автоматическое устройство установки нуля;
- ограничение показаний;
- автоматическая регистрация нагрузки на оси, полной массы, даты и времени, скорости движения ТС, сигнализация о превышении допускаемой скорости движения ТС.
Ко всем терминалам возможно подключение периферийного оборудования: вторичных дисплеев (ADI или 8660), принтеров, аппаратуры автоматической идентификации автомобилей и их элементов (прицепов, полуприцепов).
На ГПУ весов прикрепляется табличка, содержащая следующую информацию:
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение весов;
- значение максимальной нагрузки (Max);
- значение минимальной нагрузки (Min);
- значения поверочного интервала (е) и действительной цены деления (d);
- знак утверждения типа средств измерений;
- максимальная рабочая скорость Vmax, км/ч (для режима взвешивания в движении);
- минимальная рабочая скорость Vmin, км/ч (для режима взвешивания в движении);
- максимальное число осей ТС (при необходимости) Атах.
Весы автомобильные универсальные SCS/ZCS
МОДИФИКАЦИЯ
Заводской номер
1
e=d
кг
Максимальная нагрузка (Мах) Минимальная нагрузка (Min)
METTLER TOLEDO
« Mettler-Toledo {С hangzhou) Measurement Technology Ltd.»
№ 111 West Taihu Road, Xinbei District Changzhou, Jiangsu 213125, Китай
Рисунок 1 - Маркировочная табличка
Весы выпускаются в различных модификациях, которые отличаются друг от друга значением максимальной нагрузки, поверочного интервала, типами применяемых весоизмерительных датчиков и подключаемых терминалов, а также исполнениями и габаритными размерами ГПУ.
Модификации весов при заказе имеют обозначения вида:
SCS/ZCS [1]-[2]-[3]-[4]-[5],
где [1] - значение (Max), т: 20; 30; 50; 60; 80; 100; 120; 150; 200; 250; 300; 400; 500
[2] - значение (е), кг (для статического режима взвешивания):
- 10, 20, 50, 100, 200 - для однодиапазонных весов;
- 10/20, 10/50, 20/50, 50/200 - для двухинтервальных весов;
- 10/20/50, 10/50/100, 10/50/100, 20/100/200 - для трехинтервальных весов;
[3] - (W x L) - размер платформы ГПУ (ширина х длина);
[4] - М: весы для взвешивания в движении (при наличии);
[5] - A: измерение нагрузок на отдельную ось или группу осей.

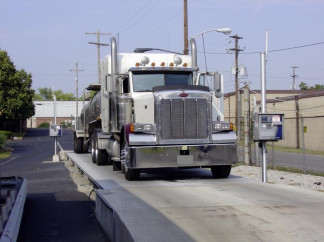

Общий вид весов представлен на рисунках 2, 3 и 4.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунках 5 и 6.
Место нанесения знака поверки
тт*
Место нанесения знака поверки Рисунок 7 - Схема пломбировки для настольного исполнения терминалов
Программное обеспечение (ПО) весов является встроенным, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011. «Дополнительные требования к электронным устройствам с Программным обеспечением» в части устройств с встроенным ПО.
ПО состоит из модулей (подпрограмм) обслуживания периферии, расчета массы и взаимодействия с пользователем.
Для предотвращения воздействий на терминал, ПО выполнено с применением современных технологий в области контроля целостности, обеспечивающей невозможность изменения данных. Дополнительно для защиты законодательно контролируемых параметров используется административный пароль.
Нормирование метрологических характеристик проведено с учетом применения ПО.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1. Таблица 1 - Идентификационные данные ПО _
| Идентификационные данные (признаки) | Значение для терминала | ||
| IND780 IND780xx | IND570, IND570xx | IND246 | |
| Идентификационное наименование ПО | -* | -* | -* |
| Номер версии (идентификационный номер) ПО | x.x.yy | x.xx.yyyy | x.xx.yy |
| Цифровой идентификатор ПО | -* | -* | -* |
| где - х, у принимают значения от 0 до 9. * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | |||
1 Статический режим взвешивания
Значения Мах и Min, d, е, интервалов нагрузки (m), числа поверочных интервалов (n), и пределов допускаемой погрешности (mpe) при первичной поверке для однодиапазонных модификаций весов приведены в таблице 2.
Примечание - Весы со значением n более 3000 делений устанавливаются в закрытых защищенных от механических и атмосферных воздействий сооружениях.
Таблица 2 - Метрологические характеристики однодиапазонных модификаций весов _
| Обозначение | Max, | Min, | d = e, | m, | mpe, | n |
| модификации | т | т | кг | т | кг | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| SCS/ZCS 20-10-[3] | 20 | 0,2 | 10 | От 0,2 до 5 включ. | ±5 | 2000 |
| Св. 5 до 20 включ. | ±10 | |||||
| От 0,2 до 5 включ. | ±5 | |||||
| SCS/ZCS 30-10-[3] | 30 | 0,2 | 10 | Св. 5 до 20 включ. | ±10 | 3000 |
| Св. 20 до 30 включ. | ±15 | |||||
| От 0,2 до 5 включ. | ±5 | |||||
| SCS/ZCS 40-10-[3] | 40 | 0,2 | 10 | Св. 5 до 20 включ. | ±10 | 4000 |
| Св. 20 до 40 включ. | ±15 | |||||
| От 0,2 до 5 включ. | ± 5 | |||||
| SCS/ZCS 50-10-[3] | 50 | 0,2 | 10 | Св. 5 до 20 включ. | ± 10 | 5000 |
| Св. 20 до 50 включ. | ± 15 | |||||
| От 0,2 до 5 включ. | ± 5 | |||||
| SCS/ZCS 60-10-[3] | 60 | 0,2 | 10 | Св. 5 до 20 включ. | ± 10 | 6000 |
| Св. 20 до 60 включ. | ± 15 | |||||
| От 0,4 до 10 включ. | ± 10 | |||||
| SCS/ZCS 60-20-[3] | 60 | 0,4 | 20 | Св. 10 до 40 включ. | ± 20 | 3000 |
| Св. 40 до 60 включ. | ± 30 | |||||
| От 0,4 до 10 включ. | ± 10 | |||||
| SCS/ZCS 80-20-[3] | 80 | 0,4 | 20 | Св. 10 до 40 включ. | ± 20 | 4000 |
| Св. 40 до 80 включ. | ± 30 |
Продолжение таблицы 2
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| SCS/ZCS 100-20-[3] | 100 | 0,4 | 20 | От 0,4 до 10 включ. | ± 10 | 5000 |
| Св. 10 до 40 включ. | ± 20 | |||||
| Св. 40 до 100 включ. | ± 30 | |||||
| SCS/ZCS 100-50-[3] | 100 | 1 | 50 | От 1 до 25 включ. | ± 25 | 2000 |
| Св. 25 до 100 включ. | ± 50 | |||||
| SCS/ZCS 120-20-[3] | 120 | 0,4 | 20 | От 0,4 до 10 включ. | ± 10 | 6000 |
| Св. 10 до 40 включ. | ± 20 | |||||
| Св. 40 до 120 включ. | ± 30 | |||||
| SCS/ZCS 150-50-[3] | 150 | 1 | 50 | От 1 до 25 включ. | ± 25 | 3000 |
| Св. 25 до 100 включ. | ± 50 | |||||
| Св. 100 до 150 включ. | ± 75 | |||||
| SCS/ZCS 200-50-[3] | 200 | 1 | 50 | От 1 до 25 включ. | ± 25 | 4000 |
| Св. 25 до 100 включ. | ± 50 | |||||
| SCS/ZCS 250-50-[3] | 250 | 1 | 50 | От 1 до 25 включ. | ± 25 | 5000 |
| Св. 25 до 100 включ. | ± 50 | |||||
| Св. 100 до 250 включ. | ± 75 | |||||
| SCS/ZCS 250-100-[3] | 250 | 2 | 100 | От 2 до 50 включ. | ± 50 | 2500 |
| Св. 50 до 200 включ. | ± 100 | |||||
| Св. 200 до 250 включ. | ± 150 | |||||
| SCS/ZCS 300-100-[3] | 300 | 2 | 100 | От 2 до 50 включ. | ± 50 | 3000 |
| Св. 50 до 200 включ. | ± 100 | |||||
| Св. 200 до 300 включ. | ± 150 | |||||
| SCS/ZCS 400-100-[3] | 400 | 2 | 100 | От 2 до 50 включ. | ± 50 | 4000 |
| Св. 50 до 200 включ. | ± 100 | |||||
| Св. 200 до 400 включ. | ± 150 | |||||
| SCS/ZCS 300-50-[3] | 300 | 1 | 50 | От 1 до 25 включ. | ± 25 | 6000 |
| Св. 25 до 100 включ. | ± 50 | |||||
| Св. 100 до 300 включ. | ± 75 | |||||
| SCS/ZCS 500-100-[3] | 500 | 2 | 100 | От 2 до 50 включ. | ± 50 | 5000 |
| Св. 50 до 200 включ. | ± 100 | |||||
| Св. 200 до 500 включ. | ± 150 | |||||
| SCS/ZCS 500-200-[3] | 500 | 4 | 200 | От 4 до 100 включ. | ± 100 | 2500 |
| Св. 100 до 400 включ. | ± 200 | |||||
| Св. 400 до 500 включ. | ± 300 |
Значения Мах и Min, d, е, n, m и mpe при первичной поверке для двухинтервальных модификаций весов приведены в таблице 3.
Таблица 3 - Метрологические характеристики двухинтервальных модификаций весов
| Обозначение | Max, | Min, | d = e, | m, | mpe, | n |
| модификации | т | т | кг | т | кг | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| От 0,2 до 5 включ. | ±5 | |||||
| 30 | 10 | Св. 5 до 20 включ. | ±10 | 3000 | ||
| SCS/ZCS 60-10/20-[3] | 0,2 | Св. 20 до 30 включ. | ±15 | |||
| 60 | 20 | Св. 30 до 40 включ. | ±20 | 3000 | ||
| Св. 40 до 60 включ. | ±30 |
Продолжение таблицы 3
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| SCS/ZCS 100-10/50- [3] | 60 | 0,2 | 10 | От 0,2 до 5 включ. | ±5 | 6000 |
| Св. 5 до 20 включ. | ±10 | |||||
| Св. 20 до 60 включ. | ±15 | |||||
| 100 | 50 | Св. 60 до 100 включ. | ±50 | 2000 | ||
| SCS/ZCS 500-50/200-[3] | 300 | 1 | 50 | От 1 до 25 включ. | ±25 | 6000 |
| Св. 25 до 100 включ. | ±50 | |||||
| Св. 100 до 300 включ. | ±75 | |||||
| 500 | 200 | Св. 300 до 400 включ. | ±200 | 2500 | ||
| Св. 400 до 500 включ. | ±300 |
Значения Мах и Min, d, е, n, m и mpe при первичной поверке для трехинтервальных модификаций весов приведены в таблице 4.
Таблица 4 - Метрологические характеристики трехинтервальных модификаций весов
| Обозначение | Max, | Min, | d = e, | m, | mpe, | n |
| модификации | т | т | кг | т | кг | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| От 0,2 до 5 включ. | ±2,5 | |||||
| 30 | 10 | Св. 5 до 20 включ. | ±5 | 3000 | ||
| SCS/ZCS100-5/20/50- [3] | 0,2 | Св. 20 до 30 включ. | ±7,5 | |||
| 60 | 20 | Св. 30 до 40 включ. | ±20 | 3000 | ||
| Св. 40 до 60 включ. | ±30 | |||||
| 100 | 50 | Св. 60 до 100 включ. | ±75 | 2000 | ||
| От 0,2 до 5 включ. | ±5 | |||||
| 60 | 10 | Св. 5 до 20 включ. | ±10 | 6000 | ||
| SCS/ZCS 150-10/20/100-[3] | 0,2 | Св. 20 до 60 включ. | ±15 | |||
| 100 | 50 | Св. 60 до 100 включ. | ±50 | 2000 | ||
| 150 | 100 | Св. 100 до 150 включ. | ±100 | 1500 | ||
| От 0,2 до 5 включ. | ±5 | |||||
| 60 | 10 | Св. 5 до 20 включ. | ±10 | 6000 | ||
| SCS/ZCS 300-10/50/100-[3] | 0,2 | Св. 20 до 60 включ. | ±15 | |||
| 100 | 50 | Св. 60 до 100 включ. | ±50 | 2000 | ||
| 300 | 100 | Св.100 до 200 включ. | ±100 | 3000 | ||
| Св. 200 до 300 включ | ±150 | |||||
| От 0,4 до 10 включ. | ±10 | |||||
| 100 | 20 | Св. 10 до 40 включ. | ±20 | 5000 | ||
| SCS/ZCS 500-20/100/200- [3] | 0,4 | Св. 40 до 100 включ | ±15 | |||
| 300 | 100 | Св. 100 до 200 включ | ±100 | 3000 | ||
| Св. 200 до 300 включ. | ±150 | |||||
| 500 | 200 | Св. 300 до 500 включ. | ±200 | 2500 |
Пределы допускаемой погрешности весов в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке, приведенным в таблицах 2 - 4, соответственно.
Пределы допускаемой погрешности, после выборки массы тары соответствуют пределам допускаемой погрешности, приведенным в таблицах 2 - 4, для массы нетто при любом значении массы тары, соответственно.
Таблица 5 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой погрешности устройства установки на нуль | ±0,25е |
| Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулём, % от Мах, не более | 4 |
| Диапазон первоначальной установки нуля, % от Мах, не более | 20 |
| Показания индикации массы, кг, не более | Мах +9е |
| Диапазон выборки массы тары (Т-), % от Мах | от 0 до 100 |
2 Режим взвешивания в движении
Пределы допускаемой погрешности (МРЕ) при определении полной массы ТС в движении для модификаций со следующими Max и d не превышают большего из следующих значений и округленного до ближайшего значения цены деления:
Таблица 6
| Мах, т | Процент от условно истинного значения полной массы ТС, % | ||||
| 0,2 | 0,5 | 1,0 | 2,0 | 5,0 | |
| Действительная цена деления, d, кг | |||||
| 20 | 5; 10 | 5; 10 | 5; 10; 20 | 5; 10; 20 | 5; 10; 20 |
| 50 | 5; 10; | 5; 10; | 5; 10; 20 | 5; 10; 20 | 5; 10; 20 |
| 60 | 10; 20 | 10; 20 | 10; 20 | 10; 20 | 10; 20 |
| 80 | 10; 20; 10/20 | 10; 20; 10/20 | 10; 20; 10/20 | 10; 20; 10/20 | 10; 20; 10/20 |
| 100 | 20; 50; 20/50 | 20; 50; 20/50 | 20; 50; 20/50 | 20; 50; 20/50 | 20; 50; 20/50 |
| 120 | 20; 50; 20/50 | 20; 50; 20/50 | 20; 50; 20/50 | 20; 50; 20/50 | 20; 50; 20/50 |
| 150 | 50; 20/50 | 50; 20/50 | 50; 20/50 | 50; 20/50 | 50; 20/50 |
| 200 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 |
| 250 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 |
| 300 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 |
| 400 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 |
| 500 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 |
Пределы допускаемой погрешности (МРЕ) при определении нагрузки на одиночную ось двухосного контрольного ТС с жесткой рамой в движении не превышают большего из следующих значений:
а) значения в соответствии с таблицей 7, округленного до ближайшего значения цены
деления;
б) 1d - при первичной поверке, 2d - при периодической поверке.
Таблица 7
| Мах, т | Процент от условно истинного значения статической эталонной нагрузки на одиночную ось, % | ||||
| 0,5 | 1,0 | 2,0 | 5,0 | 10,0 | |
| Действительная цена деления, d, кг | |||||
| 20 | 5; 10 | 5; 10 | 5; 10; 20 | 5; 10; 20 | 5; 10; 20 |
| 50 | 5; 10; | 5; 10; | 5; 10; 20 | 5; 10; 20 | 5; 10; 20 |
| 60 | 10; 20 | 10; 20 | 10; 20 | 10; 20 | 10; 20 |
| 80 | 10; 20; 10/20 | 10; 20; 10/20 | 10; 20; 10/20 | 10; 20; 10/20 | 10; 20; 10/20 |
| 100 | 20; 50; 20/50 | 20; 50; 20/50 | 20; 50; 20/50 | 20; 50; 20/50 | 20; 50; 20/50 |
| 120 | 20; 50; 20/50 | 20; 50; 20/50 | 20; 50; 20/50 | 20; 50; 20/50 | 20; 50; 20/50 |
| 150 | 50; 20/50 | 50; 20/50 | 50; 20/50 | 50; 20/50 | 50; 20/50 |
| 200 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 |
| 250 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 |
| 300 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 |
| 400 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 |
| 500 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 |
Пределы допускаемого отклонения (MPD) от скорректированного среднего значения нагрузки на ось или от скорректированного среднего значения на группу осей для всех типов контрольных ТС кроме контрольного двухосного ТС с жесткой рамой в движении не превышают большего из следующих значений:
а) значения в соответствии с таблицей 8, округленного до ближайшего значения цены
деления;
б) 1dn - при первичной поверке, 2dn - при периодической поверке.
Таблица 8
| Мах, т | Процент от скорректированного среднего значения нагрузки на одиночную ось или скорректированного среднего значения нагрузки на группу осей, % | ||||
| 0,5 | 1,0 | 2,0 | 5,0 | 10,0 | |
| Действительная цена деления, d, кг | |||||
| 20 | 5; 10 | 5; 10 | 5; 10; 20 | 5; 10; 20 | 5; 10; 20 |
| 50 | 5; 10; | 5; 10; | 5; 10; 20 | 5; 10; 20 | 5; 10; 20 |
| 60 | 10; 20 | 10; 20 | 10; 20 | 10; 20 | 10; 20 |
| 80 | 10; 20; 10/20 | 10; 20; 10/20 | 10; 20; 10/20 | 10; 20; 10/20 | 10; 20; 10/20 |
| 100 | 20; 50; 20/50 | 20; 50; 20/50 | 20; 50; 20/50 | 20; 50; 20/50 | 20; 50; 20/50 |
| 120 | 20; 50; 20/50 | 20; 50; 20/50 | 20; 50; 20/50 | 20; 50; 20/50 | 20; 50; 20/50 |
| 150 | 50; 20/50 | 50; 20/50 | 50; 20/50 | 50; 20/50 | 50; 20/50 |
| 200 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 |
| 250 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 |
| 300 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 |
| 400 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 |
| 500 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 | 50; 100; 50/100 |
Таблица 9 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальная рабочая скорость (Vmax), км/ч, не более | 8 |
| Минимальная рабочая скорость (Vmin), км/ч, не более | 1 |
| Максимальное количество осей ТС, ед., не более | 6 |
| Направление движения при взвешивании | двустороннее |
| Диапазон рабочей температуры терминалов, °С | от -10 до +40 |
| Особый диапазон рабочих температур для ГПУ, °С: | от -50 до +50 |
| Параметры электрического питания от сети переменного тока: - напряжение, В - частота, Гц | от 187 до 242 от 49 до 51 |
| Потребляемая мощность, В-A, не более | 600 |
| Время прогрева весов, мин, не менее | 30 |
| Количество весовых платформ | от 1 до 10 |
| Габаритные размеры платформы ГПУ весов, мм: - длина - ширина - высота | от 400 до 40 000 от 400 до 12 000 от 100 до 1500 |
| Масса ГПУ весов, кг, не более | 25000 |
наносится на титульный лист Руководства по эксплуатации типографским способом и на табличку, прикрепленную на ГПУ, фотохимическим способом.
Таблица 10 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы автомобильные универсальные (модификация по заказу) | SCS/ZCS | 1 |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | МЦКЛ.0288.МП | 1 |
| Компьютер | - | 1 |
| Принтер | - | 1 |
| Вторичный дисплей ADI или 8660 | - | 1 |
осуществляется по документу МЦКЛ.0288.МП «ГСИ. Инструкция. Весы автомобильные универсальные SCS/ZCS. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 15.06.2020 г. Основные средства поверки:
- рабочий эталон 4 -го разряда по Приказу Росстандарта от 29.12.2018 г. № 2818 гири номинальной массой от 5 до 2000 кг, класса точности М1 и М1-2 по ГОСТ OIML R 111-1-2009. «Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования»;
- контрольные ТС (при взвешивании в движении).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на пломбы, как показано на рисунках 6 и 7.
приведены в эксплуатационном документе.
Приказ Росстандарта от 29.12.2018 г. № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы Техническая документация изготовителя
| Зарегистрировано поверок | 18 |
| Поверителей | 7 |
| Актуальность данных | 17.11.2024 |
