| Номер в госреестре | 80826-20 |
| Изготовитель | Закрытое акционерное общество Южтехмонтаж (ЗАО "Южтехмонтаж"), г. Ростов-на-Дону |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-5000 (далее - резервуары) предназначены для измерений объема, а также приема и хранения светлых нефтепродуктов.
Принцип действия резервуаров стальных вертикальных цилиндрических РВС-5000 основан на измерение объема светлых нефтепродуктов в зависимости от уровня его наполнения.
Резервуары стальные вертикальные цилиндрические РВС-5000 представляют собой вертикальные сварные сосуды с плоским днищем. Основанием является гидрофобный слой из битумно-песчаной смеси. Резервуары оснащены люками-лазами, штуцерами и лестницей для доступа на крышу, а так же необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическим дыхательным клапаном; патрубком слива подтоварной воды; противопожарным оборудованием; молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров - наземная.
Резервуары стальные вертикальные цилиндрические РВС-5000 с заводскими номерами 108, 109, 110, 111, 112, 113, 114, 115, 124, 125, 126, 127, 128, 129, 130, 131 расположены на территории резервуарного парка Федерального государственного казенного учреждения комбинат «Атлас» (ФГКУ комбинат «Атлас» Росрезерва).

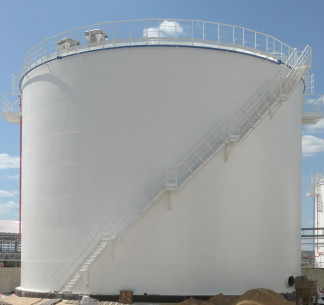

Общий вид резервуаров представлен на рисунке!.
Рисунок 1. Общий вид резервуара РВС -5000
Пломбирование резервуаров стальных вертикальных цилиндрических РВС -5000 не предусмотрено.
отсутствует
приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 5000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,1 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: температура окружающего воздуха, оС | от -27 до +40,5 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист технического паспорта резервуара методом печати.
| Таблица - 3 Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-5000 Зав.№№ 108, 109, 110, 111, 112, 113, 114, 115, 124, 125, 126, 127, 128, 129, 130, 131 | 16 шт. |
| Т ехнический паспорт | 16 экз. | |
| Градуировочные таблицы | 16 экз. | |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки» (Г еометрический метод).
Основные средства поверки:
Рулетка измерительная металлическая Р20У2К, регистрационный № 51171-12, класс точности 2.
Рулетка измерительная металлическая с грузом Р20Н2Г, регистрационный № 60606-15, класс точности 2.
Динамометр пружинный ДПУ -0,01-2, регистрационный № 1808-63.
Нивелир оптический CST/bergerSAL20ND, регистрационный № 44548-10.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
отсутствуют
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-5000
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 16 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
