| Номер в госреестре | 80827-20 |
| Наименование СИ | Рефлектометры оптические |
| Обозначение типа СИ | FOD-7430 |
| Изготовитель | Общество с ограниченной ответственностью "ТПК Волоконно-оптических приборов" (ООО "ТПК ВП"), г. Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Рефлектометры оптические модели FOD-7430 (далее - рефлектометры) предназначены для измерений ослабления в одномодовых и многомодовых оптических волокнах и их соединениях, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля и измерений мощности оптического излучения.
Рефлектометры представляют собой портативные измерительные приборы, реализующие следующие режимы работы: оптического рефлектометра, измерителя мощности и источника оптического излучения.
Принцип действия рефлектометров основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении сигналов, отраженных от неоднородностей и сигнала обратного рассеяния. В результате обработки сигналов формируется рефлектограмма зондируемого оптического волокна, показывающая распределение ослабления по его длине, наличие стыков и обрывов.
Рефлектометры оборудованы опцией широкополосного измерителя мощности. Принцип действия измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Оптический порт рефлектометра может выполнять функцию источника оптического излучения с теми же длинами волн, что и у рефлектометра.
Рефлектометры оборудованы визуальным детектором повреждений, работающим на длине волны 635 нм, позволяющим оценить целостность волоконно -оптической линии.
Конструктивно рефлектометры выполнены в прямоугольном корпусе в виде переносного прибора. Для предохранения от ударов и повреждений корпус снабжен защитным резиновым кожухом.
Данные измерений можно записать на внешнюю USB FLASH память через порт USB Host или на внутреннюю неизвлекаемую SD карту памяти для последующего считывания в компьютер.
Корпус рефлектометра пломбируется на задней панели при помощи пломбирующей наклейки.

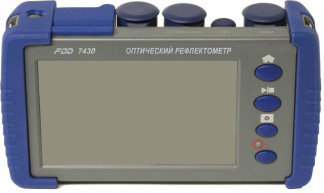

Внешний вид рефлектометра, место нанесения знака утверждения типа и пломбировки представлены на рисунках 1, 2 и 3.
Рефлектометры имеют специализированное программное обеспечение (ПО), расположенное в аппаратной части. Запись ПО осуществляется в процессе производства. Внесение изменений в ПО при эксплуатации рефлектометров функционально невозможно. Доступ к аппаратной части рефлектометров исключен конструктивно.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FS300-32x-Px-Wx |
| Номер версии (идентификационный номер) ПО | v1.0.8 и выше |
| Цифровой идентификатор ПО | отсутствует |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Длины волн, нм | 850 ± 20; 1300 ± 30; 1310 ± 20; 1550±30 |
| Диапазон измерений расстояния, м: - многомодовое волокно - одномодовое волокно | от 0 до 4104 от 0 до 24104 |
| Пределы допускаемой абсолютной погрешности при измерении расстояния, м | ±(1.0+ 5счит+2,5-10'5^) |
| где L - измеряемое расстояние, м 5счит - дискретность считывания на рассматриваемом пределе шкалы длин, м в диапазонах от 0 до 0,25 км; от 0 до 0,50 км; от 0 до 1,00 км; от 0 до 2,00 км 5=0,05 м; в диапазонах от 0 до 5,00 км; от 0 до 10,00 км; от 0 до 15,00 км; от 0 до 20,00 км; от 0 до 40,00 км 5=1,0 м; в диапазоне от 0 до 80,00 км; 5=2,0 м; в диапазоне от 0 до 160,00 км 5=8,0 м; в диапазоне от 0 до 240,00 км 5=16,0 м | |
| Динамический диапазон измерений ослабления, дБ *, не менее: - на длинах волн 850 нм и 1300 нм | 27 |
| - на длине волны 1310 нм | 33 |
| - на длине волны 1550 нм | 32 |
| Пределы допускаемой абсолютной погрешности измерений ослабления, дБ, не более где А - измеряемое ослабление | ±0,05(1+А) |
| Значение мертвой зоны при измерении ослабления при длительности зондирующего импульса 3 нс и коэффициенте отражения не более минус 45 дБ, м, не более | 3,5 |
| Значение мертвой зоны при обнаружении неоднородностей при длительности зондирующего импульса 3 нс и коэффициенте отражения не более минус 45 дБ, м, не более | 0,8 |
| Длительность зондирующих импульсов, нс: - для длин волн 850 нм и 1300 нм - для длин волн 1310 нм и 1550 нм | 3; 5; 10; 20; 30; 50; 100; 200; 300;500; 1000 3; 5; 10; 20; 30; 50; 100; 200; 300; 500; 1000; 2000; 3000; 5000;10000; 20000 |
| Диапазон измерений уровня средней мощности оптического излучения, дБм | от - 65 до + 3 |
| Пределы допускаемой основной относительной погрешности измерения уровня средней мощности оптического излучения на длинах волн градуировки, дБ, не более: - при уровне мощности (минус 10 ± 1,0) дБм - при уровне мощности (от - 65 до + 3) дБм | ± 0,25 ± 0,7 |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Уровень средней мощности непрерывного оптического излучения на выходе источника, дБм, не менее | - 9 |
| Нестабильность уровня мощности непрерывного оптического излучения на выходе источника в течение 15 минут непрерывной работы, дБ, не более | ± 0,2 |
| * - по уровню 98% от максимума шумов при максимальной длительности импульса и усреднении 3 мин. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Электропитание осуществляется: | |
| - от LiPol аккумуляторной батареи напряжением, В | 3,7 |
| - от сети переменного тока через блок питания (сетевой | |
| адаптер 5В): | |
| - напряжением, В | 220±22 |
| - частотой, Гц | 50±0,5 |
| Габаритные размеры, мм, не более: | |
| - длина | 100 |
| - ширина | 180 |
| - высота | 55 |
| Масса, кг, не более | 0,8 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -10 до 40 |
| - относительная влажность при температуре +30 °С, % | до 90 |
| - атмосферное давление, кПа | от 84,0 до 106,0 |
наносят на титульный лист эксплуатационной документации типографским способом и в виде наклейки на заднюю панель корпуса рефлектометра методом наклеивания.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Оптический рефлектометр модели FOD-7430 | - | 1 |
| Руководство по эксплуатации | АПБР.418233.018РЭ | 1 |
осуществляется по документам Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки» и ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и рефлектометры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».
Основные средства поверки:
- рабочий эталон единиц длины и ослабления в световоде по ГОСТ 8.585 -2013;
- рабочий эталон единицы средней мощности оптического излучения в волоконнооптических системах передачи по ГОСТ 8.585 -2013.
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик рефлектометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма.
приведены в эксплуатационном документе АПБР.418233.018РЭ Оптический рефлектометр FOD-7430. Руководство по эксплуатации.
ГОСТ 8.585-2013 Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации.
ГОСТ Р 8.720-2010 Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи информации. Методика поверки
Р 50.2.071-2009 Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки
ТУ 4381-018-85801186-19 (АПБР.418233.018ТУ) Рефлектометры оптические модели F0D-7430. Технические условия.
