| Номер в госреестре | 80841-21 |
| Наименование СИ | Расходомеры массовые |
| Обозначение типа СИ | TM-R, TMU-R и HPC-R |
| Изготовитель | KOBOLD Messring GmbH, Германия, Завод-изготовитель Heinrichs Kobold Group GmbH, Германия |
| Год регистрации | 2021 |
| Срок свидетельства | 17.02.2026 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры массовые TM-R, TMU-R и HPC-R (далее - расходомеры) предназначены для измерений массового расхода, плотности, массы жидкости и газа и вычислений объемного расхода и объема жидкости.
Принцип действия расходомеров основан на эффекте кориолисовых сил, действующих на поток среды, двигающейся по тонкостенной трубке, испытывающей поперечные колебания с частотой вынуждающей силы, создаваемой катушкой индуктивности при пропускании через неё электрического тока заданной частоты. Силы Кориолиса, приложенные к двум половинам вибрирующей части трубки, тормозят движение первой по потоку половины и ускоряют движение второй. Разность фаз колебаний двух половин трубки, пропорциональная массовому расходу, регистрируется индукционными датчиками. Колебания трубок возбуждаются на основной резонансной частоте системы. Зависимость резонансной частоты от плотности среды устанавливается при изготовлении расходомера и храниться в энергонезависимой памяти расходомера Объемный расход вычисляется по данным измерений массового расхода и плотности измеряемой среды.
Расходомеры состоят из первичного и вторичного (электронного блока) преобразователей расхода. Электронный блок может быть механически соединен с первичным преобразователем расхода (компактное исполнение) или изготовлен в виде отдельного блока, соединенного с первичным преобразователем расхода кабелем (раздельное исполнение).
Вторичный преобразователь обрабатывает сигналы первичного преобразователя расхода и осуществляет следующие функции:
- вычисление массового расхода и массы жидкости или газа (в одном или двух направлениях потока);
- вычисление объемного расхода и объема жидкости в одном или двух направлениях потока;
- вычисление значений объемного расхода, объема и плотности жидкости при заданной температуре на основе введенных данных о функциональной зависимости плотности жидкости от температуры;
- индикацию результатов измерении' расхода, массы, объема, плотности и температуры в различных единицах;
- компенсацию дополнительной погрешности, вызванной отличием температуры и давления процесса от температуры и давления при калибровке;
- самодиагностику неисправностей и их индикацию;
- дозирование с помощью релеиных выходов;
- передачу измерительной информации в аналоговом и/или в цифровом виде на персональный компьютер, контроллер, удаленное устроиство индикации.
Расходомеры имеют модификации TM-R, TMU-R и HPC-R которые отличаются первичными преобразователями расхода, метрологическими и техническими характеристиками. Каждая из модификаций расходомера может быть оснащена одним из вторичных преобразователей UMC-3 или UMC-4.
Расходомеры могут иметь взрывозащищенное и/или искробезопасное исполнение, гигиеническое исполнение и специальные присоединения.
В расходомерах реализована технология самотестирования для предупреждения о возникших критических изменениях или нарушении работы в первичном или вторичном преобразователе.
Для обслуживания, настроики и диагностики расходомеров с персонального компьютера могут использоваться сервисные программы SensorPort MFC, SIMATIC PDM, AMS Device Manager, PACTware.

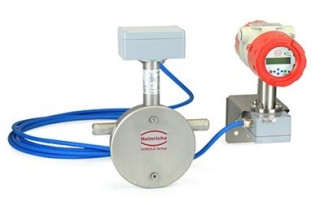

Общий вид расходомеров представлен на рисунках 1-5.
Программное обеспечение (далее - ПО) расходомеров по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО устанавливается в энергонезависимую память расходомеров при их производстве. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.
Программное обеспечение разделено на:
- метрологически значимую часть;
- метрологически незначимую часть.
Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:
- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;
- программные модули, осуществляющие отображение измерительной информации, ее хранение, передачу, защиту ПО и данных;
- параметры ПО, участвующие в вычислениях и влияющие на результат измерений;
- компоненты защищенного интерфейса для обмена данными с внешними устройствами.
В расходомерах обеспечивается возможность идентификации программного обеспечения (ПО) на дисплее электронного блока в момент подключения питания.
Защита ПО и конфигурационных данных расходомера от непреднамеренных и преднамеренных изменений осуществляется с помощью разграничения уровня доступа к изменению конфигурации прибора с помощью системы паролей.
Идентификационные данные программного обеспечения расходомеров приведены в таблице Таблица 1.
Таблица 1 - Идентификационные данные программного обеспечения расходомеров._
| Идентификационные данные (признаки) | Значение | |
| UMC-3 | UMC-4 | |
| Идентификационное наименование ПО | UMC-3/4 | |
| Номер версии ПО (идентификационный номер) | 03.22 | 04.32 |
| Цифровой идентификатор ПО | EECSEDE9 CSEDE9 | EECSDF68 CSDF68 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC | 16 |
Уровень защиты ПО расходомеров от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модификация расходомера | TM-R | HPC-R | TMU-R |
| Диаметр номинальный по ГОСТ 28338-89 | от 10 до 100 | от 6 до 12 | от 10 до 400 |
| Максимальный массовый расход, кг/ч | 65000 | 200 | 2200000 |
| Диапазон измерений плотности, кг/м3 | от 400 до 2000 | от 400 до 2000 | от 400 до 2000 |
| Диапазон измерений температуры, °С | от -90 до +260 | от -40 до +180 | от -40 до +260 |
| Пределы допускаемой основной относительной погрешности измерений массового расхода и массы д, % | + где: Z Qm - измер | ( Z ^ 8М + —100 V QM ^ стабильность нул ренное значение ра | я, кг/ч; схода, кг/ч |
| Значение дм, % для жидкости для газа | 0,1; 0,15; 0,2 | 0,1; 0,15; 0,2 | 0,1; 0,15; 0,2 |
| 0,5; 0,75; 1,0 | |||
| Пределы допускаемой дополнительной относительном погрешности измерений массового расхода и массы при отклонении температуры окружающей среды от нормальной, %/°К | ±0,005 | ||
| Пределы допускаемой абсолютной погрешности измерении' плотности жидкости Ар, г/см3 | ±0,005; ±0,003 | ±0,005; ±0,003 | ±0,005; ±0,002; ±0,001 |
| Пределы допускаемой основной относительном погрешности измерений объемного расхода и объема жидкости | + V где: р - измер | ( * \2 S2 + Р1000% , V р ) енное значение плотности, г/см3 | |
| Пределы допускаемой дополнительной относительном погрешности измерений объемного расхода и объема жидкости при отклонении температуры окружающей среды от нормальной, %/К | ±0,005 | ||
| Стабильность нуля, % от максимального расхода | 0,01 | ||
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,5 | ||
Таблица 3 - Основные технические характеристики первичных преобразователей
| Наименование характеристики | Значение | ||
| Модификация | TM | HPC | TMU |
| Габаритные размеры, мм, не более | |||
| - длина | 750 | 250 | 3500 |
| - ширина | 250 | 50 | 5500 |
| - высота | 800 | 140 | 2500 |
| Масса, кг, не более | 110 | 4,5 | 900 |
Продолжение таблицы 3
| Наименование характеристики | Значение | ||
| Модификация | TM | HPC | TMU |
| Условия эксплуатации: - диапазон температур окружающей среды, соответствующий нормальным условиям, °С - диапазон температур окружающей среды, °С - относительная влажность воздуха без конденсации, %, не более - максимальное давление измеряемой среды, МПа1) | от +10 до +30 от -40 до +60 95 | ||
| 100 | 40 | 40 | |
| Средний срок службы, не менее, лет | 20 | ||
1) При измерении массового расхода и массы газа расчетное значение плотности измеряемой среды в рабочих условиях должно быть не менее 0,02 г/см3.
Таблица 4 - Основные технические характеристики вторичных преобразователей
| Наименование характеристики | Значение | |
| Модификация | UMC-3 | UMC-4 |
| Цифровые выходные сигналы | Modbus RTU (RS 485), Foundation Fieldbus, Profibus-PA | HART |
| Параметры выходных сигналов: - аналоговый с/без HART, мА - импульсный выход, В - импульсный выход, Г ц - предупредительный сигнал релейный, количество выходов - импульсный с Modbus, количество выходов | от 4 до 20 от 1,8 до 30 от 0 до 1000 от 1 до 3 1 | |
| Условия эксплуатации: - диапазон температур окружающей среды, °С - относительная влажность воздуха без конденсации, %, не более | от -40 до +60 95 | |
| Параметры электрического питания: - напряжение питания постоянного тока, В - напряжение питания переменного тока, В - частота переменного тока, Гц | от 19 до 36 от 90 до 230 50±1 | |
| Потребляемая мощность, Вт, не более | 30 | |
| Маркировка взрывозащиты | 1Ex d [ia] IIB/IIC «T3...T6» Gb X 1Ex d e [ia] IIB/IIC «T3...T6» Gb X | 1Ex d [ia] IIC «T3/T3» Gb X |
наносится на титульный лист паспорта типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер массовый | TM-R, TMU-R или HPC-R | 1 шт. |
| Паспорт | 1 экз. | |
| Руководство по эксплуатации | TM-R (часть 1), TMU-R (часть 2), или HPC-R (часть 3) UMC-4 (часть 4) или UMC-3 (часть 5 ) | 1 экз. 1) Часть 1 или 2 или 3 и часть 4 или 5 |
| Методика поверки | МП 208-012-2020 | 1 экз.1) |
1) Допускается прилагать 1 экз. на каждые 10 расходомеров, поставляемых в один адрес Сведения о методиках (методах) измерений
приведены в разделах 4 частей 1, 2 или 3 руководства по эксплуатации.
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
Приказ Росстандарта от 29.12.2018 г. № 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа
ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация изготовителя
