| Номер в госреестре | 80847-20 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-200 |
| Изготовитель | Закрытое акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (ЗАО "АП РМК"), г. Саратов |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-200 предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические, с номинальной вместимостью 200 м3.
Резервуары стальные вертикальные цилиндрические РВС-200 представляют собой металлический сосуд в форме вертикального цилиндра с плоским днищем и стационарной кровлей, оборудованный приемо-раздаточными устройствами и люками. Резервуары стальные вертикальные цилиндрические РВС-200 имеют термоизоляцию стенки, которая демонтируется при проведении градуировочных/калибровочных работ.
Заполнение и выдача нефтепродуктов осуществляется через приемно-раздаточные устройства, расположенные в нижней части резервуара.
Резервуары стальные вертикальные цилиндрические РВС-200 расположены в г. Новороссийск на территории 1111 «Грушовая» ТПК «Шесхарис».
Общий вид резервуаров стальных вертикальных цилиндрических РВС-200 представлен на рисунке 1.

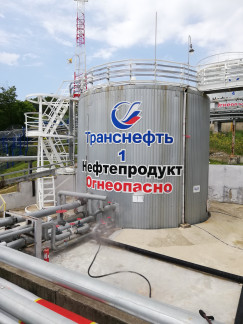

Рисунок 1 - Общий вид резервуаров стальных вертикальных цилиндрических РВС-200
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-200 не предусмотрено.
отсутствует
Таблица 1 -Метрологические характеристики
| Наименование характеристики | Значение |
| №1 №2 | |
| Номинальная вместимость, м3 | 200 |
| Пределы допускаемой относительной погрешности определения вместимости резервуаров, % | ±0,20 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение | |
| №1 | №2 | |
| Г абаритные размеры, мм, не более - высота | 6351 | 6361 |
| - диаметр | 6630 | 6630 |
| Рабочая среда | нефтепродукты | |
| Условия эксплуатации: - температура окружающей среды, °С | от -50 до +50 | |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Кол-во |
| Резервуары стальные вертикальные цилиндрические РВС-200 (зав. №№ 1 и 2) | РВС-200 | 2 шт. |
| Паспорт | - | 2 экз. |
| Г радуировочная таблица | - | 2 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки» (геометрический метод).
Основные средства поверки:
- рулетка измерительная металлическая типа Р (регистрационный № 51171-12), с диапазоном измерения уровня 20 м;
- рулетка измерительная металлическая Р30УЗК (регистрационный № 35278-07) с диапазоном измерения уровня 30 м;
- толщиномер ультразвуковой специализированный УТ-93п (регистрационный № 10479-98) с диапазоном измерений толщины от 1 до 300 мм;
- теодолит электронный DJD2 (регистрационный №50323-12) с пределами допускаемой средней квадратической погрешности измерений горизонтальных углов 2", вертикальных углов 2";
- динамометр пружинный (регистрационный №1808-63) с диапазоном измерения до 100Н;
- штангенциркуль ТТТЦ-ТТТ (регистрационный №7706-00) с диапазоном 0-500 мм;
- линейка измерительная металлическая (регистрационный №20048-05) с диапазоном измерений 0-500 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого резервуара с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуаров и в градуировочной таблице на листах в местах подписи поверителя.
отсутствуют
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-200
Приказ Росстандарта № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 20.11.2024 |
