| Номер в госреестре | 80849-20 |
| Наименование СИ | Устройства контроля воздухораспределителей грузовых вагонов |
| Обозначение типа СИ | УКВР |
| Изготовитель | Общество с ограниченной ответственностью "НПП Эталон-Инженеринг" (ООО "НПП Эталон-Инженеринг"), г. Екатеринбург |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства контроля воздухораспределителей грузовых вагонов УКВР (далее - устройства) предназначены для воспроизведения временных интервалов и измерений давления сжатого воздуха в камерах воздухораспределителей при проверке их технических характеристик.
Принцип действия устройств основан на контролируемой подаче сжатого воздуха определенным давлением в пневматические каналы, его измерении в автоматическом режиме, преобразовании в цифровой сигнал с дальнейшим отображением информации на цифровом дисплее и в программе регистрации.
Устройства позволяют автоматизировать контрольно-измерительные операции при приемо-сдаточных испытаниях воздухораспределителей на заводе-изготовителе и послеремонтных испытаниях в деповских условиях на железнодорожном транспорте.
Устройства создают пневматические воздействия на камеры воздухораспределителя посредством коммутации его камер к питающей воздушной магистрали, к атмосфере и между собой. В зависимости от технического состояния узлов и деталей воздухораспределителя в его камерах и каналах возникают различные давления и перепады давления за фиксированные интервалы времени, формируемые устройствами. Производя измерения давлений в камерах и выполняя логический анализ измерительной информации, устройства индицируют техническое состояние воздухораспределителя высвечиванием индикаторов линейки. Различным комбинациям высвеченных индикаторов линейки соответствует конкретная неисправность конструкторского элемента воздухораспределителя.
Конструктивно устройства состоят из двух самостоятельно функционирующих частей:
- устройства контроля воздухораспределителей магистральная часть (УКВР-МЧ);
- устройства контроля воздухораспределителей главная часть (УКВР-ГЧ).
УКВР-МЧ и УКВР-ГЧ состоят из следующих узлов:
- блок управления;
- блок питания;
- блок электропневматический.
Проверка функционирования блока управления и электропневматического блока автоматизирована
Для ограничения несанкционированного доступа к блокам управления УКВР-МЧ и УКВР-ГЧ на их боковых крышках устанавливается пломбировочная чашка, которая заполняется специальной мастикой и ставится оттиск пломбировочного клейма.
Общий вид устройств и схема пломбировки от несанкционированного доступа представлены на рисунках 1 и 2.

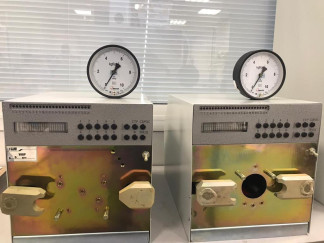

Рисунок 1 - Общий вид устройств Рисунок 2 - Схема пломбировки от
несанкционированного доступа
Устройства имеют программное обеспечение (далее - ПО), состоящее из встроенного ПО блоков управления и внешнего ПО (программа для ПК «RU.yKBPn.OOOOl-х.х.х.х», где х.х.х.х - версия программного обеспечения).
Внешнее ПО предназначено для передачи результатов измерений на ПК, отображения результатов измерений на дисплее ПК. Внешнее ПО не позволяет вносить изменения во встроенное ПО.
Встроенное ПО находится в памяти контроллера, расположенного внутри блоков управления, и является метрологически значимым. Для отображения информации используется дисплей устройства.
Защита ПО обеспечивается пломбированием корпуса устройства и отсутствием доступа к изменению ПО без вскрытия корпуса.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО (для магистральной части) | УКВР МАГИСТР. ЧАСТЬ ВЕР.ПО-5.00 |
| Идентификационное наименование ПО (для главной части) | УКВР ГЛАВНАЯ ЧАСТЬ ВЕР.ПО-5.00 |
| Номер версии (идентификационный номер) ПО | 5.00 |
Уровень защиты программного обеспечения «высокий» в соответствии
с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон измерений давления сжатого воздуха, МПа (кгс/см2) | от 0 до 0,6 (от 0 до 6) |
| Пределы допускаемой абсолютной погрешности измерений давления сжатого воздуха, МПа (кгс/см2) | ±0,005 (±0,05) |
| Диапазон воспроизводимых временных интервалов, с | от 0,3 до 90 |
Продолжение таблицы 2
| 1 | 2 |
| Пределы допускаемой абсолютной погрешности воспроизведения временных интервалов, с | ±0,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Давление сжатого воздуха в питающей магистрали, МПа (кгс/см2) | от 0,65 до 0,9 (от 6,5 до 9,0) |
| Параметры электрического питания: - напряжение переменного тока частотой 50 Гц, В | от 187 до 242 |
| Потребляемая мощность, В-А, не более | 200 |
| Г абаритные размеры УКВР-МЧ и УКВР-ГЧ, мм, не более - длина - ширина - высота | 850 370 400 |
| Масса, кг, не более | 250 |
| Условия эксплуатации: - температура окружающей среды, °С | от +10 до +35 |
| Средняя наработка на отказ, ч, не менее | 1000 |
наносится на титульный лист руководства по эксплуатации типографским способом и на шильдик устройств фотохимическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство контроля воздухораспределителей магистральная часть | УКВРМЧ.00.000 | 1 шт. |
| Заглушка УКВР-МЧ | УКВР-МЧ-11.00 | 1 шт. |
| Устройство контроля воздухораспределителей главная часть | УКВР-ГЧ-00.00 | 1 шт. |
| Заглушка УКВР-ГЧ | УКВР-Г-11.00 | 1 шт. |
| Манометр | МПТИ | 2 шт. |
| ПК в составе: - системный блок; - монитор; - лазерный принтер; - клавиатура; - манипулятор «мышь»; - источник бесперебойного питания | на основе ОС Windows 10 | 1 шт.* |
| Преобразователь интерфейса RS-232 - RS-485 или USB - RS-485/RS-232 | AC 4 | 1 шт.* |
| Программа регистрации УКВР | RU.УКВРП.00001-х.х.х.х** | 1 шт. |
| Руководство по эксплуатации | УКВР.ЭТИН.700.000.000 РЭ | 1 экз. |
| Паспорт | УКВР.ЭТИН.700.000.000 ПС | 1 экз. |
| Методика поверки | УКВР.ЭТИН.700.000.000 МП | 1 экз. |
| * - по отдельному заказу ** - х.х.х.х - версия программного обеспечения | ||
осуществляется по документу УКВР.ЭТИН.700.000.000 МП «Государственная система обеспечения единства измерений. Устройства контроля воздухораспределителей грузовых вагонов УКВР. Методика поверки», утверждённому ФБУ «УРАЛТЕСТ» 11.09.2020 г.
Основные средства поверки:
- манометр цифровой ДМ5002М, регистрационный номер в Федеральном информационном фонде 49867-12;
- частотомер универсальный Tektronix МСА3040, регистрационный номер в Федеральном информационном фонде 51532-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или паспорт.
приведены в эксплуатационном документе.
УКВР. ЭТИН.700.000.000 ТУ Устройство контроля воздухораспределителей грузовых вагонов УКВР. Технические условия
