| Номер в госреестре | 80853-20 |
| Наименование СИ | Полуприцепы-цистерны |
| Обозначение типа СИ | BONUM 914220-01, BONUM 914220-02 |
| Изготовитель | Общество с ограниченной ответственностью "БОНУМ" (ООО "БОНУМ"), г. Ростов-на-Дону |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцепы-цистерны BONUM 914220-01, BONUM 914220-02 (далее по тексту -ППЦ) предназначены для измерений объема, а также для транспортирования и временного хранения нефтепродуктов и неагрессивных жидкостей плотностью не более 1,0 т/м3.
Принцип действия ППЦ основан на их заполнении нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
ППЦ состоят из сварной цистерны, имеющей в поперечном сечении круглую форму, установленной на шасси. ППЦ являются транспортными мерами полной вместимости (далее по тесту - ТМ). Для гашения гидравлических ударов во время движения, внутри цистерны ППЦ установлены волнорезы. К верхней части обечайки корпуса цистерны ППЦ приварена заливная горловина с установленным указателем уровня налива.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня и воздухоотводящим устройством;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеется надпись «ОГНЕОПАСНО», знак ограничения максимальной скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
ППЦ выпущены в следующих модификациях: BONUM 914220-01 (5 шт.), BONUM 914220-02 (8 шт.), которые отличаются внешним видом, номинальной вместимостью снаряженной массой.

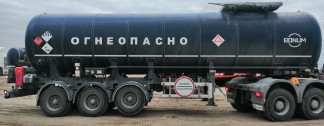

Общий вид ППЦ представлен на рисунках 1 и 2.
Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модификация | BONUM 914220-01 | BONUM 914220-01 | BONUM 914220-02 |
| Заводской номер | XJY914220J0000668 XJY914220J0000778 | XJY914220J0000779 XJY914220J0000822 XJY914220J0000823 | XJY914220К0001359 |
| Номинальная вместимость, м3 | 30,5 | 31,0 | 33,5 |
| Пределы допускаемой относительной погрешности тм% | ±0,4 | ||
| Разность между номинальной и действительной вместимостью ТМ %, не более | ±1,5 | ||
Продолжение таблицы 1
| Наименование характеристики | Значение | ||
| Модификация | BONUM 914220-02 | BONUM 914220-02 | BONUM 914220-02 |
| Заводской номер | XJY914220K0001358 | XJY914220K0001357 XJY914220K0001360 XJY914220K0001354 XJY914220K0001355 | XJY914220K0001353 XJY914220K0001356 |
| Номинальная вместимость, м3 | 36,5 | 37,0 | 38,0 |
| Пределы допускаемой относительной погрешности ТМ, % | ±0,4 | ||
| Разность между номинальной и действительной вместимостью ТМ, %, не более | ±1,5 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Модификация | BONUM 914220-01 | BONUM 914220-01 | BONUM 914220-01 |
| Заводской номер | XJY914220J0000668 | XJY914220J0000778 XJY914220J0000779 | XJY914220J0000822 XJY914220J0000823 |
| Снаряженная масса, кг, не более | 8220 | 8800 | 9060 |
| Температура окружающей среды при эксплуатации, °С | от -45 до +40 | ||
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Модификация | BONUM 914220-02 |
| Заводской номер | XJY914220K0001353; XJY914220K0001354; XJY914220K0001355; XJY914220K0001356; XJY914220K0001357; XJY914220K0001358; XJY914220K0001359; XJY914220K0001360 |
| Снаряженная масса, кг, не более | 8530 |
| Температура окружающей среды при эксплуатации, °С | от -45 до +40 |
наносится на маркировочную табличку ударным способом или в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Полуприцеп-цистерна | — | 1 шт. |
| Запасные части, инструменты и принадлежности | — | 1 комплект |
| Руководство по эксплуатации | — | 1 экз. |
| Паспорт транспортного средства | — | 1 экз. |
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки» объемным методом.
Основное средство поверки: рабочий эталон единицы объемного расхода жидкости 2 разряда с доверительными границами суммарной погрешности ±0,15 % в соответствии с частью
1 Государственной поверочной схемой для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ППЦ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и на пломбу, ограничивающую возможность перемещения указателя уровня налива.
отсутствуют
Нормативные документы, устанавливающие требования к полуприцепам-цистернам BONUM 914220-01, BONUM 914220-02
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная Приказом Росстандарта от 07 февраля 2018 г. № 256
| Зарегистрировано поверок | 36 |
| Поверителей | 5 |
| Актуальность данных | 20.11.2024 |
