Установка трубопоршневая поверочная двунаправленная Smith 550, 80854-20

Установка трубопоршневая поверочная двунаправленная Smith 550, первого разряда (далее - ТПУ) предназначена для воспроизведения, хранения и передачи единицы объёма жидкости в потоке средствам измерений (преобразователям объемного и массового расхода, счетчикам жидкости различных принципов действия, поверочным установкам 2 -го разряда) при поверке, калибровке, испытаниях, контроле и исследовании их метрологических характеристик.
Карточка СИ
Номер в госреестре 80854-20
Наименование СИ Установка трубопоршневая поверочная двунаправленная
Обозначение типа СИ Smith 550
Изготовитель "Smith Meter Inc." An FMC Corporation subsidiary, США
Год регистрации 2020
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Установка трубопоршневая поверочная двунаправленная Smith 550, первого разряда (далее - ТПУ) предназначена для воспроизведения, хранения и передачи единицы объёма жидкости в потоке средствам измерений (преобразователям объемного и массового расхода, счетчикам жидкости различных принципов действия, поверочным установкам 2 -го разряда) при поверке, калибровке, испытаниях, контроле и исследовании их метрологических характеристик.

Описание

Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема жидкости из калиброванного участка. Шаровый поршень совершает движение под действием потока жидкости, проходящего через калиброванный участок.

При проведении калибровки, поверки и контроля метрологических характеристик преобразователей расхода, счетчиков жидкости, расходомеров-счетчиков массовых (массовых расходомеров) вытесненный объем рабочей жидкости протекает через преобразователь расхода, сигнал с которого подается на вход вторичной электронной аппаратуры. Накопленное за время прохождения шаровым поршнем калиброванного участка количество импульсов преобразователя расхода пропорционально объему жидкости, прошедшему через преобразователь расхода и измеренному ТПУ.

Калибровка и поверка стационарных трубопоршневых поверочных установок осуществляется с применением метода, основанного на сличении неизвестной вместимости (объема) калиброванного участка поверяемой ТПУ с известной вместимостью (объемом) калиброванного участка ТПУ 1-го разряда с использованием компаратора (преобразователя расхода). Поверяемую ТПУ, ТПУ 1-го разряда и компаратор устанавливают последовательно. Количество импульсов, полученное с компаратора во время прохождения шаровым поршнем калиброванного участка ТПУ пропорционально вместимости (объему) калиброванного участка.

ТПУ состоит из следующих основных элементов: калиброванный участок, ограниченный двумя парами сигнализаторов прохождения шарового поршня, четырехходовой переключающий кран, шаровый поршень. Для измерений температуры применяются преобразователи температуры или термометры с пределами допускаемой абсолютной погрешности при измерениях температуры ±0,2 °С. Для измерений давления применяются преобразователи давления или манометры с пределами допускаемой приведенной погрешности при измерениях давления ±0,6 % для манометров и ±0,5 % для преобразователей давления. Применяются средства измерений температуры и давления утвержденного типа.

ТПУ является двунаправленной и имеет передвижное исполнение.

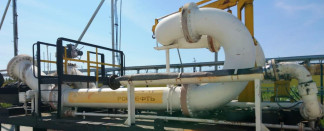

Общий вид ТПУ приведен на рисунке 1.

Установка пломб на ТПУ осуществляется с помощью проволоки и свинцовых (пластмассовых) пломб с нанесением знака поверки давлением на пломбы, установленные на контровочных проволоках, пропущенных через отверстия завернутых винтов крепления детекторов положения шарового поршня, через отверстия в двух шпильках, расположенных диаметрально на всех присоединительных фланцах калиброванного участка.

Схема установки пломб для защиты от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Места установки пломб

а) фланец калиброванного участка

Рисунок 2 - Схема установки пломб для защиты от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности при измерении вместимости калиброванного участка, %

±0,05

Верхний предел диапазона измерений расхода жидкости, м3/ч

550

Динамический диапазон измерений объемного расхода жидкости

1:10

Номинальное значение вместимости калиброванного участка при температуре 20 °С и избыточном давлении, равном нулю, м3

3,3458

- сигнализаторы 1-3-1

3,3459

- сигнализаторы 2-4-2

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Диаметр калиброванного участка, мм

488,95

Толщина стенок калиброванного участка, мм

9,53

Измеряемая среда

Вода, нефть, нефтепродукты

Диапазон температуры измеряемой среды, °С

от +5 до +50

Давление измеряемой среды, МПа, не более

4,0

Вязкость измеряемой среды, мм2/с

от 0,4 до 300

Содержание свободного газа

не допускается

Параметры электрического питания: - напряжение переменного тока, В

230±23/400±40

- частота переменного тока, Г ц

50±1

Потребляемая мощность, кВА, не более

3,5

Габаритные размеры, мм, не более: - длина

10 095

- ширина

3 210

- высота

3 800

Условия эксплуатации:

- температура окружающей среды, °С

от -10 до +45

- атмосферное давление, кПа

от 96 до 104

- относительная влажность окружающего воздуха, при температуре 25°С,%, не более

90

Средняя наработка на отказ, циклов, не менее

6000

Средний срок службы, лет, не менее

15

Знак утверждения типа

наносится в левой верхней части титульного листа формуляра типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Установка трубопоршневая двунаправленная

Smith 550, Заводской №1070

1 шт.

Руководство по монтажу, эксплуатации и обслуживанию

-

1 экз.

Комплект ЗИП

-

1 экз.

Поверка

осуществляется по документам:

-    МИ 1972-95 «ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе весов ОГВ или мерников» (с изменениями №№ 1, 2, 3);

Основные средства поверки:

-    рабочий эталон единицы объема жидкости 1 -го разряда в соответствии с частью 3 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 07.02.2018 г. № 256, с пределами допускаемой относительной погрешности ± 0,02 %;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ТПУ с требуемой точностью.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к установке трубопоршневой двунаправленной Smith 550

Приказ Росстандарта от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Зарегистрировано поверок 5
Поверителей 1
Актуальность данных 06.12.2024
80854-20
Номер в ГРСИ РФ:
80854-20
Производитель / заявитель:
"Smith Meter Inc." An FMC Corporation subsidiary, США
Год регистрации:
2020
