| Номер в госреестре | 80858-20 |
| Изготовитель | Федеральное государственное казенное учреждение комбинат "Кавказ" Росрезерва (ФГКУ комбинат "Кавказ" Росрезерва), Ростовская обл., г. Пролетарск |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические теплоизолированные РВСт-5000 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Резервуары стальные вертикальные цилиндрические теплоизолированные РВСт-5000, представляют собой вертикальные сварные теплоизолированные (полистовое исполнение) сосуды с плоским днищем. Основанием является гидрофобный слой из битумно-песчаной смеси. Резервуары снабжены люками-лазами и штуцерами. Резервуары имеют стационарную крышу. Резервуары снабжены лестницей для доступа на крышу. Резервуары оснащены, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой, хлопушками с боковым управлением и перепускным устройством уравнивания давления на хлопушку; механическим дыхательным и гидравлическим предохранительным клапанами; устройством для отбора проб и подтоварной воды; прибором для замера уровня; противопожарным оборудованием. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров - наземная.
Резервуары стальные вертикальные цилиндрические теплоизолированные РВСт-5000 с заводскими номерами №№ 23, 24, 25, 26, 27, 28, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, распложены на территории резер-вуарного парка Федерального государственного казенного учреждения комбинат «Кавказ» Росрезерва (ФГКУ комбинат «Кавказ» Росрезерва).

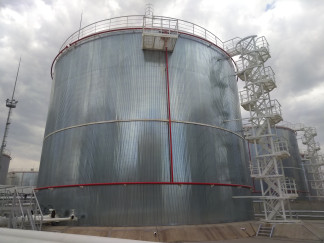

Общий вид резервуаров РВСт-5000 представлен на рисунке 1
Рисунок 1 - Общий вид резервуара РВСт-5000
Пломбирование резервуаров стальных вертикальных цилиндрических теплоизолированных РВСт-5000 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| 5 000 | |
| Номинальная вместимость, м3 | |
| Пределы допускаемой относительной погрешности определения вместимости, % | ± 0,1 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: температура окружающего воздуха, оС | от - 40 до + 50 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара методом печати.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический теплоизолированный | РВСт-5000 зав.№№ 23, 24, 25, 26, 27, 28, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66 | 36 шт. |
| Паспорт | 36 экз. | |
| Градуировочная таблица | 36 экз. |
осуществляется по документу МП 0013-2020 «Инструкция. ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные РВСт-5000. Методика поверки», утвержденная ЗАО «Нефтебазстрой» 26 июня 2020 г.
Основные средства поверки:
- рулетка измерительная металлическая с грузом Р20Н2Г, регистрационный № 60606-15, класс точности 2;
- машина координатно-измерительная мобильная FARO Laser Scanner Focus 3D120, регистрационный № 45392-10;
- анемометр ручной чашечный МС-13, регистрационный № 3488-73;
- термометр ртутный стеклянный лабораторный ТЛ-4, регистрационный № 303-91. Допускается применение аналогичных средств поверки обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
отсутствуют
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 37 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
