Номер в госреестре | 80880-20 |
Наименование СИ | Приборы цифровые электроизмерительные |
Обозначение типа СИ | PD194Z |
Изготовитель | Jiangsu Sfere Electric CO., LTD, КНР |
Год регистрации | 2020 |
Срок свидетельства | 31.12.2025 |
МПИ (интервал между поверками) | 4 года |
Описание типа | скачать |
Методика поверки | скачать |
Приборы цифровые электроизмерительные PD194Z (далее - приборы) предназначены для измерений напряжения и силы переменного тока, активной, реактивной, полной электрической мощности, активной и реактивной электрической энергии, частоты переменного тока, коэффициента мощности, а также параметров качества электрической энергии в трехфазных трехпроводных, трехфазных четырехпроводных электрических сетях.
Принцип действия приборов основан на преобразовании входных аналоговых сигналов с помощью аналого-цифрового преобразователя и последующей математической обработке измеренных величин в зависимости от алгоритма расчета измеряемого параметра с отображением результатов на жидкокристаллическом дисплее (далее - ЖК-дисплей).
Конструктивно приборы выполнены в пластмассовом корпусе и работоспособны при установке в любом положении. Приборы устанавливаются на DIN-рейку и имеют модификации с ЖК-дисплеем или без ЖК-дисплея.
На боковой панели расположены вводы питания прибора, измерительные входы, а также выводы интерфейсов RS-485, RS-232 (протокол Modbus RTU), дискретные входы, релейные и импульсные выходы. Перечисленные входы и выходы гальванически разделены. Четыре кнопки на лицевой панели позволяют просматривать на ЖК-дисплее измеряемые величины и настраивать прибор.
Основные узлы приборов: входные первичные преобразователи тока и напряжения, АЦП, микропроцессор, дисплей.
Приборы выпускаются в следующих модификациях: PD194Z-B20, PD194Z-B14, PD194Z-B20L, PD194Z-B14L, отличающихся техническими характеристиками, цветом лицевой панели и наличием ЖК-дисплея. Модификации PD194Z-B14, PD194Z-B14L имеет четыре цифровых входа, для подключения внешних трансформаторов тока.
Опционально с приборами поставляется модуль расширения ЕК1 (4-канальный дискретный вход и 2-канальный релейный выход).

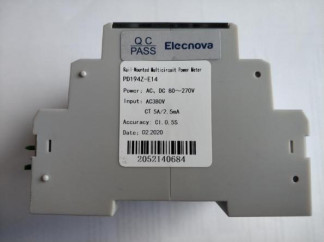

Общий вид приборов с указанием места пломбирования от несанкционированного доступа и места нанесения знака поверки приведен на рисунке 1.
Место пломбирования от несанкционированного доступа
Место нанесения знака поверки
Q С 1 PASS
lortH blt ci'cait ’aw ht»' P0194Z-EU
Реже г; АС, ОС 80—270V Inout; ACJ80V
СТ ЪК>? SmA Accuracy Cl О &S Date: 022020
Место нанесения знака поверки
Место пломбирования от несанкционированного доступа
РА& Elecnova
(41 toHMbll'circwlta fcn<
P0l9«-f14
Pi*w;c. AC, 0C 80-J7OT i
Input- AC3B0V I
CtSA/7. Mi I
Accuracy Cl 0 5S I
Dslo. 0*2020 I
Hi 32
I'll I
ill
Место нанесения знака поверки
Elccnove
't
"I*
I I
llllllllinil
:’0Ы'Н0вн5
Место пломбирования от несанкционированного доступа
г) модификация PD194Z-E14L (в корпусе с белой лицевой панелью)
Место нанесения знака поверки
4
I
2 «т; о
Ш ев
Si * Цс .0.
PASS
ЖЛ MvMuctan Роя* Ши P0194Z-E20 Ретвг АСЛ>С «О 270V Input AC380V SA ЗР4И Accuracy Cl OSS Dale 04 2020
чс Я '<■ I,
К ,г '■ jt- fc , ,с
е) модификация PD194Z-E20 (в корпусе с белой лицевой панелью)
Место пломбирования от несанкционированного доступа
Место нанесения знака поверки
ж) модификация PD194Z-E20L (в корпусе с синей лицевой панелью и без ЖК-дисплея)
Место нанесения знака поверки
5
• I
J N Г Вс
Elccnova
Pt>194Z-E20l
• • О
о
оо
i
PA& Elccnova
ОМИ ill IMWudnn Pwr Mmi PD194Z-E20L Power AC/DC 80 270V Input AC380V 5A 3P4W Accuracy Cl OSS OaW: 04 2030
I
з) модификация PD194Z-E20L (в корпусе с белой лицевой панелью)
Рисунок 1 - Общий вид приборов с указанием места пломбирования от несанкционированного доступа и места нанесения знака поверки
Приборы имеют встроенное программное обеспечение (далее - ПО). Программное обеспечение приборов встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированной настройки и вмешательства, приводящим к искажению результатов измерений. Метрологические характеристики приборов нормированы с учетом влияния ПО.
Идентификационные данные ПО приборов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО приборов
Идентификационные данные | Значение | |||
PD194Z-E14 | PD194Z-E14L | PD194Z-E20 | PD194Z-E20L | |
Идентификационное наименование ПО | Е14 | Е14 | Е20 | Е20 |
Номер версии (идентификационный номер ПО), не ниже | 2107 | 2107 | 2001 | 2001 |
Цифровой идентификатор ПО | 8AFDF11E | 8AFDF11E | FB5FB8DC | FB5FB8DC |
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики приборов приведены в таблицах 2 - 22.
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение для модификации | |||
PD194Z-E14; PD194Z-E14 | PD194Z-E20; PD194Z-E20L | |||
SHI-BCT | SHI-SCT | SHI-FCT | ||
Номинальное значение среднеквадратического значения фазного/линейного напряжения переменного тока Цном.ф/ином.л, В | 57,7/100; 220/380 | 57,7/100; 220/380 | 57,7/100; 220/380 | 57,7/100; 220/380 |
Номинальное значение среднеквадратического значения силы переменного тока /ном, А | 5; 100; 200; 400; 600 | 5; 100; 200; 400; 600 | 600; 1000; 2000; 3000 | 1; 5 |
Номинальное значение частоты переменного тока, Гц | 50 | 50 | 50 | 50 |
Номинальное значение коэффициента мощности cosj | 1 | 1 | 1 | 1 |
Диапазон измерений среднеквадратического значения фазного/линейного напряжения переменного тока при частоте 50 Гц, В | от 0,2-Цюм до 1,2- Uhom | от 0,2- Uhom до 1,2^ Uhom | от 0,2- Uhom до 1,2^ Uhom | от 0,2- Uhom до 1,2^Uhom |
Пределы допускаемой основной приведенной (к номинальному значению) погрешности измерений среднеквадратического значения фазного/линейного напряжения переменного тока при частоте 50 Гц, % | ±0,2 | ±0,2 | ±0,2 | ±0,2 |
Диапазон измерений среднеквадратического значения силы переменного тока при частоте 50 Гц, А | от 0,02/ном до 1,2/ном | от 0,02/ном до 1,2/ном | от 0,02/ном до 1,2/ном | от 0,02/ном до 1,2/ном |
Пределы допускаемой основной приведенной (к номинальному значению) погрешности измерений среднеквадратического значения силы переменного тока при частоте 50 Гц, % | ±0,2 | ±1,0 | ±1,0 | ±0,2 |
Наименование характеристики | Значение для модификации | |||
P | D194Z-E14; PD194Z-E14 | PD194Z-E20; PD194Z-E20L | ||
SHI-BCT | SHI-SCT | SHI-FCT | ||
Диапазоны измерений электрической мощности (фазной и суммарной по трем фазам): - активной, Вт - реактивной, вар - полной, ВА | 0,2-Uhom < U < 1,2-Uhom 0,005 /ном < I < 1,2Ihom -1 < cosp < 1 0,2 •Uhom < U < 1,2-Uhom 0,005-Thom < I < 1,2/hom -1 < sinp < 1 0,2-Uhom < U < 1,2- Uhom 0,005-Thom < I < 1,2-Ihom | 0,2-Uhom < U < 1,2- Uhom 0,01-Ihom < I < 1,2 /ном -1 < cosp < 1 0,2-Uhom < U < 1,2- Uhom 0,01-Ihom < I < 1,2 Ihom -1 < sinp < 1 0,2-Uhom < U < 1,2- Uhom 0,01-Ihom < I < 1,2 Ihom | 0,2-Uhom < U < 1,2- Uhom 0,01Ihom < I < 1,2-Ihom -1 < cosp < 1 0,2-Uhom < U < 1,2- Uhom 0,01Ihom < I < 1,2-Ihom -1 < sinp < 1 0,2-Uhom < U < 1,2- Uhom 0,01Ihom < I < 1,2-Ihom | 0,2-Uhom < U < 1,2- Uhom 0,005 Ihom < I < 1,2-Ihom -1 < cosp < 1 0,2-Uhom < U < 1,2- Uhom 0,005 Ihom < I < 1,2 Ihom -1 < sinp < 1 0,2-Uhom < U < 1,2- Uhom 0,005 Ihom < I < 1,2 Ihom |
Пределы допускаемой приведенной (к номинальному значению) погрешности измерений активной, реактивной, полной электрической мощности (фазной и суммарной по трем фазам), % | ±0,5 | ±0,5 | ±0,5 | ±0,5 |
Диапазоны измерений электрической энергии: - активной, Втч - реактивной, варч | 0,2-Uhom < U < 1,2- Uhom 0,005-Thom < I < 1,2-Ihom -1 < cos9 < 1 0,2-Uhom < U < 1,2- Uhom 0,005 Ihom < I < 1,2 Ihom -1 < sin9 < 1 | 0,2-Uhom < U < 1,2- Uhom 0,01-Ihom < I < 1,2-Ihom -1 < cos9 < 1 0,2-Uhom < U < 1,2- Uhom 0,01Ihom < I < 1,2-Ihom -1 < sin9 < 1 | 0,2-Uhom < U < 1,2- Uhom 0,01Ihom < I < 1,2-Ihom -1 < cos9 < 1 0,2-Uhom < U < 1,2- Uhom 0,01Ihom < I < 1,2-Ihom -1 < sin9 < 1 | 0,2-Uhom < U < 1,2- Uhom 0,005 Ihom < I < 1,2-Ihom -1 < cos9 < 1 0,2-Uhom < U < 1,2- Uhom 0,005 Ihom < I < 1,2 Ihom -1 < sin9 < 1 |
Пределы допускаемых погрешностей измерений активной электрической энергии, % | представлены в таблицах 3, 4, 11-18 | представлены в таблицах 5, 6, 11-18 | представлены в таблицах 5, 6, 11-18 | представлены в таблицах 3, 4, 11-18 |
Пределы допускаемых погрешностей измерений реактивной электрической энергии, % | представлены в таблицах 7,8, 19-21 | представлены в таблицах 7,8, 19-21 | представлены в таблицах 7,8, 19-21 | представлены в таблицах 7,8, 19-21 |
Наименование характеристики | Значение для модификации | |||
P | D194Z-E14; PD194Z-E14 | L | PD194Z-E20; PD194Z-E20L | |
SHI-BCT | SHI-SCT | SHI-FCT | ||
Постоянная счетчика: - импульсный выход активной электрической энергии, имп./кВт-ч - импульсный выход реактивной электрической энергии, имп./квар-ч | 220 В, 5 А: 5000; 57,7 В, 5 А: 5000; 220 В, 100 А: 240; 220 В, 200 А: 120; 220 В, 400 А: 60; 220 В, 600 А: 40 | 220 В, 5 А: 5000; 57,7 В, 5 А: 5000; 220 В, 100 А: 240; 220 В, 200 А: 120; 220 В, 400 А: 60; 220 В, 600 А: 40 | 220 В, 600 А: 40; 220 В, 1000 А: 24; 220 В, 2000 А: 12; 220 В, 3000 А: 8 | 220 В, 5 А: 5000; 57.7 В, 5 А: 20000; 57.7 В, 1 А: 80000 |
Диапазон измерений частоты переменного тока, Г ц | от 45 до 65 | от 45 до 65 | от 45 до 65 | от 45 до 65 |
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Г ц | ±0,01 | ±0,01 | ±0,01 | ±0,01 |
Диапазон измерений коэффициента мощности cosj | от -1 до 1 | от -1 до 1 | от -1 до 1 | от -1 до 1 |
Пределы допускаемой приведенной (к номинальному значению) погрешности измерений коэффициента мощности cosj (фазного и суммарного по трем фазам), % | ±0,3 | ±0,3 | ±0,3 | ±0,3 |
Пределы допускаемой дополнительной приведенной (к номинальному значению) погрешности измерений силы и напряжения переменного тока, вызванной отклонением температуры от нормальных условий измерений, в диапазоне рабочих температур, на каждые 10 °С, % | ±0,1 | ±0,1 | ±0,1 | ±0,1 |
Пределы допускаемой дополнительной приведенной (к номинальному значению) погрешности измерения силы и напряжения переменного тока при повышенной влажности 93 % при температуре 35 °С, % | ±0,2 | ±0,2 | ±0,2 | ±0,2 |
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +15 до +25 от 30 до 80 | от +15 до +25 от 30 до 80 | от +15 до +25 от 30 до 80 | от +15 до +25 от 30 до 80 |
Таблица 3 - Пределы допускаемой основной относительной погрешности измерений активной электрической энергии (для модификаций PD194Z-
Е14 SHI-BCT; PD194Z-E14L SHI-BCT; PD194Z-E20; PD194Z-E20L) при симметричной трехфазной нагрузке
Значение силы переменного тока I, А | Значение напряжения переменного тока, В | Коэффициент мощности cosj | Пределы допускаемой основной относительной погрешности измерений активной электрической энергии, % |
0,0Мном < I < 0,05-!ном | ином | 1,00 | ±0,5 |
0,05-Тном < I< 1,21ном | ±0,3 | ||
0,02Тном < I < 0,Мном | 0,50 (при индуктивной нагрузке) | ±0,5 | |
0,80 (при емкостной нагрузке) | |||
0,Ыном < I < 1,2 ^ном | 0,50 (при индуктивной нагрузке) | ±0,3 | |
0,80 (при емкостной нагрузке) |
Таблица 4 - Пределы допускаемой основной относительной погрешности измерений активной электрической энергии (для модификаций PD194Z-E14 SHI-BCT; PD194Z-E14L SHI-BCT; PD194Z-E20; PD194Z-E20L) при однофазной нагрузке и симметрии многофазных напряжений,
приложенных к цепям напряжения
Значение силы переменного тока I, А | Значение напряжения переменного тока, В | Коэффициент мощности cosj | Пределы допускаемой основной относительной погрешности измерений активной электрической энергии, % |
0,05-!ном < I < 1,2-!ном | ином | 1,00 | ±0,3 |
0,Ыном < I < 1,2*!ном | 0,50 (при индуктивной нагрузке) | ±0,5 |
Таблица 5 - Пределы допускаемой основной относительной погрешности измерений активной электрической энергии (для модификаций
PD194Z-E14 SHI-SCT; PD194Z-E14L S] | HI-SCT; PD194Z-E14 SHI-FCT; PD194Z-E14L SHI-FCT) при симметричной трехфазной нагрузке | ||
Значение силы переменного тока I, А | Значение напряжения переменного тока, В | Коэффициент мощности cosj | Пределы допускаемой основной относительной погрешности измерений активной электрической энергии, % |
0,05-!ном < I< 0,1•Iном | ином | 1,00 | ±1,0 |
0,1 •Iном < I < 1,2^ном | ±0,8 | ||
0,1•Iном < I < 0,2-!ном | 0,50 (при индуктивной нагрузке) | ±1,0 | |
0,80 (при емкостной нагрузке) | |||
0,2•Iном < I < 1,2•Iном | 0,50 (при индуктивной нагрузке) | ±0,8 | |
0,80 (при емкостной нагрузке) |
Таблица 6 - Пределы допускаемой основной относительной погрешности измерений активной электрической энергии (для модификаций PD194Z-E14 SHI-SCT; PD194Z-E14L SHI-SCT; PD194Z-E14 SHI-FCT; PD194Z-E14L SHI-FCT) при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения___
Значение силы переменного тока /, А | Значение напряжения переменного тока, В | Коэффициент мощности cosj | Пределы допускаемой основной относительной погрешности измерений активной электрической энергии, % |
0,1-/ном < / < 1,2 /ном | Uhom | 1,00 | ±1,0 |
0,2-/ном < / < 1,2/ном | 0,50 (при индуктивной нагрузке) | ±0,8 |
Таблица 7 - Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии (для модификаций PD194Z-E14 SHI-BCT; PD194Z-E14L SHI-BCT; PD194Z-E20; PD194Z-E20L) при симметричной трехфазной нагрузке
Значение силы переменного тока /, А | Значение напряжения переменного тока, В | Коэффициент sinj (при индуктивной или емкостной нагрузке) | Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии, % |
0,02-/ном < / < 0,05-/ном | Uhom | 1,00 | ±0,6 |
0,05^/ном < / < 1,2 /ном | ±0,5 | ||
0,05^/ном < / < 0,10/ом | 0,50 | ±0,6 | |
0,10/ом < / < 1,2/ном | ±0,5 | ||
0,10/ом < / < 1,2 /ном | 0,25 | ±0,6 |
Таблица 8 - Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии (для модификаций PD194Z-E14 SHI-BCT; PD194Z-E14L SHI-BCT; PD194Z-E20; PD194Z-E20L) при однофазной нагрузке и симметрии многофазных напряжений,
приложенных к цепям напряжения
Значение силы переменного тока /, А | Значение напряжения переменного тока, В | Коэффициент sinj (при индуктивной или емкостной нагрузке) | Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии, % |
0,05-/ном < / < 1,2 /ном | Uhom | 1,00 | ±0,6 |
0,10-/ном < / < 1,2 /ном | 0,50 | ±0,5 |
Таблица 9 - Пределы допускаемой основной относительной погрешности измерений реактивной электрической (для модификаций PD194Z-E14 SHI-SCT; PD194Z-E14L SHI-SCT; PD194Z-E14 SHI-FCT; PD194Z-E14L SHI-FCT) при симметричной трехфазной нагрузке
Значение силы переменного тока /, А | Значение напряжения переменного тока, В | Коэффициент sinj (при индуктивной или емкостной нагрузке) | Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии, % |
0,02/ом < / < 0,05/ом | Uhom | 1,00 | ±1,0 |
0,05/ом < / < 1,2 /ном | ±0,8 | ||
0,05/ом < / < 0,10-/ном | 0,50 | ±1,0 | |
0,10/ом < / < 1,2/ном | ±0,8 | ||
0,10/ом < / < 1,2 /ном | 0,25 | ±0,8 |
Таблица 10 - Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии (для модификаций PD194Z-E14 SHI-SCT; PD194Z-E14L SHI-SCT; PD194Z-E14 SHI-FCT; PD194Z-E14L SHI-FCT) при однофазной нагрузке и симметрии многофаз-
ных напряжений, приложенных к цепям напряжения
Значение силы переменного тока /, А | Значение напряжения переменного тока, В | Коэффициент sinj (при индуктивной или емкостной нагрузке) | Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии, % |
0,05/ом < / < 1,2/ном | Uhom | 1,00 | ±1,0 |
0,10-/ном < / < 1,2 /ном | 0,50 | ±0,8 |
Таблица 11 - Средний температурный коэффициент при измерении активной электрической энергии при отклонении температуры окружающей среды от нормальных условий измерений, при симметричной нагрузке_
Значение силы переменного тока, А | Коэффициент мощности cosj | Средний температурный коэффициент при измерении активной электрической энергии при отклонении температуры окружающей среды от нормальных условий измерений, %/°С | |||
PD194Z-E14; PD194Z-E14L | PD194Z-E20; PD194Z-E20L | ||||
SHI-BCT | SHI-SCT | SHI-FCT | |||
0,05 /ном < / < 1,2 /ном | 1,0 | ±0,03 | ±0,03 | ±0,03 | ±0,03 |
0,10 /ном < / < 1,2 /ном | 0,5 (при индуктивной нагрузке) | ±0,05 | ±0,05 | ±0,05 | ±0,05 |
Таблица 12 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии при отклонении напряжения от номинального значения в пределах ±10 %__
Значение силы переменного тока, А | Коэффициент мощности cosj | Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, % | |||
PD194Z-E14; PD194Z-E14L | PD194Z-E20; PD194Z-E20L | ||||
SHI-BCT | SHI-SCT | SHI-FCT | |||
0,057ном < I < 1,2-!ном | 1,0 | ±0,02 | ±0,04 | ±0,04 | ±0,02 |
0,10-!ном < I < 1,2-!ном | 0,5 (при индуктивной нагрузке) | ±0,04 | ±0,08 | ±0,08 | ±0,04 |
Таблица 13 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии при отклонении частоты сети от номинального значения в пределах ±2 % при номинальном напряжении_
Значение силы переменного тока, А | Коэффициент мощности cosj | Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, % | |||
PD194Z-E14; PD194Z-E14L | PD194Z-E20; PD194Z-E20L | ||||
SHI-BCT | SHI-SCT | SHI-FCT | |||
0,057ном < I < 1,2-!ном | 1,0 | ±0,02 | ±0,04 | ±0,04 | ±0,02 |
0,10-!ном < I < 1,27ном | 0,5 (при индуктивной нагрузке) | ±0,02 | ±0,04 | ±0,04 | ±0,02 |
Таблица 14 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии при обратном порядке следования фаз, при номинальном напряжении_
Значение силы переменного тока, А | Коэффициент мощности cosj | Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, % | |||
PD194Z-E14; PD194Z-E14L | PD194Z-E20; PD194Z-E20L | ||||
SHI-BCT | SHI-SCT | SHI-FCT | |||
0,1'!ном | 1,0 | ±0,1 | ±0,2 | ±0,2 | ±0,1 |
Таблица 15 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, вызванной несимметрией напряжения, при номинальном напряжении__
Значение силы переменного тока, А | Коэффициент мощности cosj | Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, % | |||
PD194Z-E14; PD194Z-E14L | PD194Z-E20; PD194Z-E20L | ||||
SHI-BCT | SHI-SCT | SHI-FCT | |||
Ihom | 1,0 | ±1,0 | ±1,0 | ±1,0 | ±1,0 |
Таблица 16 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии при отклонении напряжения электропитания от номинального значения в пределах ±15 %_
Значение силы переменного тока, А | Коэффициент мощности cosj | Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, % | |||
PD194Z-E14; PD194Z-E14L | PD194Z-E20; PD194Z-E20L | ||||
SHI-BCT | SHI-SCT | SHI-FCT | |||
0,01-Ihom | 1,0 | ±0,1 | - | - | ±0,1 |
0,05-Ihom | 1,0 | - | ±0,1 | ±0,1 | - |
Таблица 17 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, вызванной гар-
мониками в цепях напряжения и тока, п | ри номинальном напряжении | ||||
Значение силы переменного тока, А | Коэффициент мощности cosj | Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, % | |||
PD194Z-E14; PD194Z-E14L | PD194Z-E20; PD194Z-E20L | ||||
SHI-BCT | SHI-SCT | SHI-FCT | |||
0,6/ном | 1,0 | ±0,5 | ±0,5 | ±0,5 | ±0,5 |
Таблица 18 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, вызванной субгармониками в цепях переменного тока, при номинальном напряжении_
Значение силы переменного тока, А | Коэффициент мощности cosj | Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, % | |||
PD194Z-E14; PD194Z-E14L | PD194Z-E20; PD194Z-E20L | ||||
SHI-BCT | SHI-SCT | SHI-FCT | |||
0,5-Ihom | 1,0 | ±1,5 | ±1,5 | ±1,5 | ±1,5 |
Таблица 19 - Средний температурный коэффициент при измерении реактивной электрической энергии при отклонении температуры окружающей среды от нормальных условий измерений, при симметричной нагрузке_
Значение силы переменного тока, А | Коэффициент sinj (при индуктивной или емкостной нагрузке) | Средний температурный коэффициент при измерении реактивной электрической энергии при отклонении температуры окружающей среды от нормальных условий измерений, %/°С | |||
PD194Z-E14; PD194Z-E14L | PD194Z-E20; PD194Z-E20L | ||||
SHI-BCT | SHI-SCT | SHI-FCT | |||
0,057ном < I < 1,2-!ном | 1,0 | ±0,10 | ±0,10 | ±0,10 | ±0,10 |
0,10-!ном < I < 1,2-!ном | 0,5 | ±0,15 | ±0,15 | ±0,15 | ±0,15 |
Таблица 20 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии при отклонении напряжения от номинального значения в пределах ±10 %_
Значение силы переменного тока, А | Коэффициент sinj (при индуктивной или емкостной нагрузке) | Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии, % | |||
PD194Z-E14; PD194Z-E14L | PD194Z-E20; PD194Z-E20L | ||||
SHI-BCT | SHI-SCT | SHI-FCT | |||
0,027ном < I < 1,2-!ном | 1,0 | ±1,0 | ±1,0 | ±1,0 | ±1,0 |
0,05-Тном < I < 1,2-!ном | 0,5 | ±1,5 | ±1,5 | ±1,5 | ±1,5 |
Таблица 21 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии при отклонении частоты сети от номинального значения в пределах ±2 % при номинальном напряжении_
Значение силы переменного тока, А | Коэффициент sinj (при индуктивной или емкостной нагрузке) | Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии, % | |||
PD194Z-E14; PD194Z-E14L | PD194Z-E20; PD194Z-E20L | ||||
SHI-BCT | SHI-SCT | SHI-FCT | |||
0,027ном < I < 1,2-!ном | 1,0 | ±2,5 | ±2,5 | ±2,5 | ±2,5 |
0,05-Тном < I < 1,2-!ном | 0,5 | ±2,5 | ±2,5 | ±2,5 | ±2,5 |
Таблица 22 - Основные технические характеристики приборов
Наименование характеристики | Значение |
Габаритные размеры (длинахширинахвысота), мм, не более: | |
- для модификаций PD194Z-E20, PD194Z-E20L | 90x72x63,5 |
- для модификаций PD194Z-E14, PD194Z-E14L | 90x72x63,5 |
Масса, кг, не более: | |
- для модификаций PD194Z-E20, PD194Z-E20L | 0,250 |
- для модификаций PD194Z-E14, PD194Z-E14L | 0,245 |
Параметры питания постоянного тока: | |
- напряжение постоянного тока, В | от 100 до 350 |
Параметры питания переменного тока: | |
- напряжение переменного тока, В | от 80 до 270 |
- частота переменного тока, Г ц | 50 ± 1 |
Потребляемая мощность, ВА | 5 |
Рабочие условия измерений: | |
- температура окружающего воздуха, °С: | |
- для модификаций PD194Z-E20, PD194Z-E14 | от -25 до +70 |
- для модификаций PD194Z-E20L, PD194Z-E14L | от -40 до +70 |
- относительная влажность при температуре + 35 °С, %, не более | 93 |
Средняя наработка на отказ, ч | 50000 |
Средний срок службы, лет | 10 |
наносится на корпус прибора в виде наклейки и типографским способом на титульный лист паспорта.
Комплект поставки приборов представлен в таблице 23.
Таблица 23 - Комплектность приборов
Наименование | Обозначение | Количество |
Прибор цифровой электроизмерительный PD194Z | - | 1 шт. |
Руководство по эксплуатации | - | 1 экз. |
Паспорт | - | 1 экз. |
Методика поверки | ИЦРМ-МП-122-20 | 1 экз. |
осуществляется по документу ИЦРМ-МП-122-20 «ГСИ. Приборы цифровые электроизмерительные PD194Z. Методика поверки», утвержденному ООО «ИЦРМ» 10.07.2020 г.
Основные средства поверки:
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);
- трансформатор тока измерительный переносной «ТТИП» (регистрационный номер в Федеральном информационном фонде 39854-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых приборов с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и (или) в паспорт.
отсутствуют.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
Зарегистрировано поверок | 2 |
Поверителей | 1 |
Актуальность данных | 17.11.2024 |
