| Номер в госреестре | 80881-20 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | ULTIMA X5000 |
| Изготовитель | Компания "MSA Innovation, LLC", США (Производственные площадки: компания "General Monitors Ireland Ltd.", Ирландия; Компания "MSA Safety Pittsburgh Manufacturing, LLC", США) |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

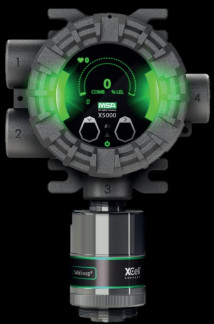

Газоанализаторы ULTIMA X5000 предназначены для измерений довзрывоопасных концентраций горючих газов и паров горючих жидкостей, объемной доли кислорода и вредных газов в газовых средах, а также выдачи сигнализации при достижении измеряемой величиной установленных пороговых значений.
Принцип действия газоанализаторов ULTIMA X5000 (далее - газоанализаторы) определяется входящими в его состав первичными измерительными преобразователями (датчиками):
- термокаталитический, основанный на измерении теплового эффекта от реакции каталитического окисления горючего компонента кислородом воздуха на поверхности каталитически активного чувствительного элемента;
- оптический инфракрасный (NDIR), основанный на селективном поглощении молекулами определяемого компонента электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им среды, содержащей определяемый компонент;
- электрохимический, основанный на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента.
Способ отбора пробы - диффузионный.
Газоанализаторы являются автоматическими приборами непрерывного действия. Конструктивно газоанализаторы выполнены в виде соединенных друг с другом блоков - блока электроники и одного или двух первичных измерительных преобразователей. В составе газоанализаторов используются датчики ULTIMA XIR Plus (горючие газы), XCell Digital Sensor (горючие газы, кислород, вредные газы).
Первичный измерительный преобразователь газоанализаторов может быть присоединен к блоку электроники газоанализатора непосредственно резьбовым соединением, или с помощью кабеля (для удаленного монтажа до 100 м, с использованием распределительной коробки X5000 Junction Box или S5000 Junction Box).
К блоку электроники можно одновременно подключить один или два XCell Digital Sensor, один или два ULTIMA XIR Plus, или один XCell Digital Sensor и один ULTIMA XIR Plus. В случае использования двух датчиков ULTIMA XIR PLUS один датчик необходимо установить дистанционно.
Корпус блока электроники выполнен из нержавеющей стали марки 316, кабельные вводы типоразмера %” NPT или M25.
В составе газоанализатора используется дисплей на органических светодиодах (OLED), индикация о состоянии газоанализатора отображается также с помощью 3 светодиодов (нормальная работа, отказы, сигнал тревоги).
Управление режимами работы газоанализатора осуществляется посредством сенсорных кнопок, расположенных на лицевой панели блока электроники.
Газоанализаторы обеспечивают:
- выдачу измерительной и служебной информации на светодиодный дисплей;
- выдачу унифицированного аналогового токового сигнала (4 -20) мА по каждому измерительному каналу;
- выдачу цифрового сигнала по протоколу HART;
- релейный выходной сигнал (при наличии модуля реле);
- обмен информацией по радиоканалу (Bluetooth) со смартфоном или планшетным компьютером (при наличии модуля Bluetooth в комплекте поставки);
- индикацию о состоянии газоанализатора с помощью подсвеченных светодиодами пиктограмм.
Доступ к меню газоанализаторов может осуществляться бесконтактными сенсорами на лицевой панели или дистанционно - через Bluetooth или HART.
Газоанализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе.
Встроенное ПО газоанализаторов состоит из следующих модулей:
1) ПО блока электроники ULTIMA X5000.
2) ПО датчика ULTIMA XIR Plus;
3) ПО датчика XCell Digital Sensor.
Встроенное программное обеспечение выполняет следующие основные функции:
- прием и обработку измерительной информации;
- формирование выходного аналогового и цифрового сигналов;
- управление работой релейных выходов;
- диагностику аппаратной и программной частей газоанализатора.
Газоанализаторы, оснащенные модулем Bluetooth, обеспечивают работу с автономным ПО
- приложением X/S Connect для смартфонов и планшетных компьютеров (iOS, Android).
Программное обеспечение идентифицируется
- блок электроники ULTIMA X5000 - отображением номера версии на дисплее при включении электрического питания или через меню газоанализатора «Состояние»;
- датчик ULTIMA XIR Plus - по маркировке на корпусе;
- датчик XCell Digital Sensor - по наклейке на корпусе сенсора.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077 -2014.
Влияние программного обеспечения системы учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |||
| ULTIMA X5000 | ULTIMA XIR Plus | XCell Digital Sensor | ||
| H2S, CO | H2S (500 ppm), O2, Ex | |||
| Идентификационное наименование ПО | X5000 | XIR Plus | ASIC | |
| Номер версии (идентификационный номер) ПО * | 1.00.2847 | 2.00 | 1.1.2 | 1.0.1 |
| * Номер версии ПО должен быть не ниже указанного в таблице. | ||||
Таблица 2 - Основные метрологические характеристики газоанализаторов ULTIMA X5000 с электрохимическими (XCell Digital sensor) датчиками для кислорода и вредных газов__
| Определяемый компонент / тип сенсора | Диапазон показаний объемной доли определяемого компонента | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной 1) погрешности | Предел допускаемого времени установления выходного сигнала То,9д 2), с | Цена деления наименьшего разряда дисплея | |
| абсолютной, объемная доля | относи-тельной,% | |||||
| Оксид углерода (CO) / XCell Digital Sensor CO 3) | от 0 до 100 млн-1 2) | от 0 до 20 млн-1 включ. | ±2,0 млн-1 | 25 | 1 млн-1 | |
| св. 20 до 100 млн-1 | - | ±10 | ||||
| от 0 до 500 млн-1 | от 0 до 20 млн-1 включ. | ±2,0 млн-1 | - | 25 | 1 млн-1 | |
| св. 20 до 500 млн-1 | - | ±10 | ||||
| от 0 до 1000 млн-1 | от 0 до 20 млн-1 включ. | ±2,0 млн-1 | - | 25 | 1 млн-1 | |
| св. 20 до 1000 млн-1 | - | ±10 | ||||
| Кислород (O2) / XCell Digital Sensor O2 | от 0 до 25 % | от 1 до 25 % | ±0,5 % | 15 | 0,1 % | |
| Определяемый компонент / тип сенсора | Диапазон показаний объемной доли определяемого компонента | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной 1) погрешности | Предел допускаемого времени установления выходного сигнала То,9д 2), с | Цена деления наименьшего разряда дисплея | |
| абсолютной, объемная доля | относи-тельной,% | |||||
| Сероводород (H2S) / XCell Digital Sensor H2S | от 0 до 10 млн-1 | от 0 до 5 млн- 1 | ±0,5 млн-1 | 25 | 0,1 млн-1 | |
| св. 5 до 10 млн-1 | - | ±10 | ||||
| от 0 до 50 млн-1 | от 0 до 5 млн-1 включ. | ±0,5 млн-1 | - | 25 | 0,1 млн-1 | |
| св. 5 до 50 млн-1 | - | ±10 | ||||
| от 0 до 100 млн-1 | от 0 до 5 млн-1 включ. | ±0,5 млн-1 | - | 25 | 0,1 млн-1 | |
| св. 5 до 100 млн-1 | - | ±10 | ||||
| 1) В нормальных условиях измерений (температура окружающей среды от +15 до +25 oC, относительная влажность от 30 до 80 %, атмосферное давление от 97,3 до 105,3 кПа), для анализируемых сред, содержащих только один определяемый компонент. 2) Значения времени установления показаний определены с использованием насадки при расходе газовой смеси от 0,9 до 1,1 дм3/мин. 3) Стандартный XCell Digital Sensor и XCell Digital Sensor, устойчивый к водороду (CO-H2 resistant). | ||||||
Таблица 3 - Основные метрологические характеристики газоанализаторов ULTIMA X5000 с электрохимическими (XCell Digital Sensor) датчиками вредных газов в условиях эксплуатации (соглас-
| но Приказу Минздравсоцразвития РФ № | о 1034н от 09.09.2011 г.) | |||
| Определяемый компонент / тип сенсора | Диапазон показаний объемной доли определяемого компонента | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой погрешности | |
| абсолютной, объемная доля | относительной, % | |||
| Оксид углерода (CO) / XCell Digital Sensor CO 1) | от 0 до 100 млн-1 | от 0 до 20 млн-1 включ. | ±4,0 млн-1 | |
| св. 20 до 100 млн-1 | - | ±20 | ||
| от 0 до 500 млн-1 | от 0 до 20 млн-1 включ. | ±4,0 млн-1 | - | |
| св. 20 до 500 млн-1 | - | ±20 | ||
| от 0 до 1000 млн-1 | от 0 до 20 млн-1 включ. | ±4,0 млн-1 | - | |
| св. 20 до 1000 млн-1 | - | ±20 | ||
| Определяемый компонент / тип сенсора | Диапазон показаний объемной доли определяемого компонента | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой погрешности | |
| абсолютной, объемная доля | относительной, % | |||
| Сероводород (H2S) / XCell Digital Sensor H2S | от 0 до 10 млн-1 | от 0 до 5 млн-1 | ±1,0 млн-1 | |
| св. 5 до 10 млн-1 | - | ±20 | ||
| от 0 до 50 млн-1 | от 0 до 5 млн-1 включ. | ±1,0 млн-1 | - | |
| св. 5 до 50 млн-1 | - | ±20 | ||
| от 0 до 100 млн-1 | от 0 до 5 млн-1 включ. | ±1,0 млн-1 | - | |
| св. 5 до 100 млн-1 | - | ±20 | ||
| 1) Для условий эксплуатации: температура окружающей среды от +5 до +35 oC, относительная влажность от 10 до 95 %, атмосферное давление от 80 до 120 кПа. | ||||
Таблица 4 - Основные метрологические характеристики газоанализаторов ULTIMA X5000 с термокаталитическими датчиками горючих газов (XCell Digital Sensor)
| Определяемый компонент | Диапазон измерений 1) содержания определяемого компонента | Пределы допускаемой основной абсолютной погрешности 3), % НКПР | Предел допускаемого времени установления выходного сигнала 4) T0,9 д , с | |
| % НКПР 2) | объемной доли, % | |||
| метан (СН4) | от 0 до 50 | от 0 до 2,2 | ±3 | 30 |
| пропан (С3Н8) | от 0 до 50 | от 0 до 0,85 | ±3 | 30 |
| 2-бутанон (метил- этилкетон) (CH3CH2COCH3) | от 0 до 50 | от 0 до 0,75 | ±5 | 30 |
| 2-пропанон (ацетон) (С3Н6О) | от 0 до 50 | от 0 до 1,25 | ±5 | 30 |
| этанол (С2Н5ОН) | от 0 до 50 | от 0 до 1,55 | ±5 | 30 |
| пропилен (С3Н6) | от 0 до 50 | от 0 до 1,0 | ±5 | 30 |
| этиловый эфир уксусной кислоты (этилацетат) (С4ШО2) | от 0 до 50 | от 0 до 1,0 | ±5 | 30 |
| 2-пропанол (изопро-панол) ((С№)2 CHOH) | от 0 до 50 | от 0 до 1,0 | ±5 | 30 |
| толуол (С7Н8) | от 0 до 50 | от 0 до 0,5 | ±5 | 30 |
| водород (Н2) | от 0 до 50 | от 0 до 2,0 | ±5 | 30 |
| н-бутан (С4Н10) | от 0 до 50 | от 0 до 0,7 | ±5 | 30 |
| гексан (С6Н14) | от 0 до 50 | от 0 до 0,5 | ±5 | 30 |
| этилен (С2Н4) | от 0 до 50 | от 0 до 1,15 | ±5 | 30 |
| метанол (С^ОЩ | от 0 до 50 | от 0 до 3,0 | ±5 | 30 |
| изобутан (и-О^ю) | от 0 до 50 | от 0 до 0,65 | ±5 | 30 |
| пентан (C5H12) | от 0 до 50 | от 0 до 0,55 | ±5 | 30 |
| циклопентан (C5H10) | от 0 до 50 | от 0 до 0,7 | ±5 | 30 |
| Определяемый компонент | Диапазон измерений 1) содержания определяемого компонента | Пределы допускаемой основной абсолютной погрешности 3), % НКПР | Предел допускаемого времени установления выходного сигнала 4) T0,9 д , с |
| % НКПР 2) объемной доли, % | |||
| сазаний для всех определяемых компонентов от 0 до 100 % НКПР. Цена де-1зряда дисплея 1 % НКПР. ТР в соответствии с ГОСТ Р МЭК 60079-20-1-2011. [х условиях измерений (температура окружающей среды от +15 до +25 oC, >сть от 30 до 80 %, атмосферное давление от 97,3 до 105,3 кПа), для анализи-щих только один определяемый компонент. мени установления показаний определены по процедуре п. В.2 Приложе-29-1-2010 (МЭК 60079-29-1) с использованием насадки при расходе газовой Умин. | |||
| 1) Диапазон пок ления наименьшего ра 2) Значения НКП 3) В нормальнь относительная влажно руемых сред, содержа 4) Значения вре ния В ГОСТ Р 52350. смеси от 0,9 до 1,1 дм | |||
Таблица 5 - Основные метрологические характеристики газоанализаторов ULTIMA X5000 с инфракрасными датчиками горючих газов (ULTIMA XIR Plus)__
| Определяе | Диапазон измерений 1) содержания | Пределы допускаемой ос- | Предел | ||
| мый компо | определяемого компонента | новной погрешности 3) | допускае | ||
| нент | мого вре | ||||
| % НКПР 2) | объемной доли, % | абсолют ной, % НКПР | относительной, % | мени установления выходного сигнала 4) T0,9 д , с | |
| метан (СН4) | от 0 до 50 включ. | от 0 до 2,2 включ. | ±3 | - | 13 |
| св. 50 до 100 | св. 2,2 до 4,4 | - | ±6 | ||
| этан (C2H6) | от 0 до 50 включ. | от 0 до 1,2 включ. | ±5 | - | 30 |
| св. 50 до 100 | св. 1,2 до 2,4 | - | ±10 | ||
| пропан (СзШ) | от 0 до 50 включ. | от 0 до 0,85 включ. | ±3 | - | 13 |
| св. 50 до 100 | св. 0,85 до 1,7 | - | ±6 | ||
| н-бутан | от 0 до 50 включ. | от 0 до 0,7 включ. | ±5 | - | 21 |
| (С4Н10) | св. 50 до 100 | св. 0,7 до 1,4 | - | ±10 | |
| н-пентан | от 0 до 50 включ. | от 0 до 0,55 включ. | ±5 | - | 14 |
| (С5Н12) | св. 50 до 100 | св. 0,55 до 1,1 | - | ±10 | |
| гексан (C6H14) | от 0 до 50 включ. | от 0 до 0,5 включ. | ±5 | - | 14 |
| св. 50 до 100 | св. 0,5 до 1,0 | - | ±10 | ||
| циклопентан | от 0 до 50 включ. | от 0 до 0,7 включ. | ±5 | - | 30 |
| (C5H10) | св. 50 до 100 | св. 0,7 до 1,4 | - | ±10 | |
| этилен (С2Н4) | от 0 до 50 включ. | от 0 до 1,15 включ. | ±5 | - | 21 |
| св. 50 до 100 | св. 1,15 до 2,3 | - | ±10 | ||
| бензол (C6H6) | от 0 до 50 | от 0 до 0,6 | ±5 | - | 18 |
| метанол (CH3OH) | от 0 до 50 | от 0 до 3,0 | ±5 | - | 11 |
| о-ксилол (о-C8H10) | от 0 до 50 | от 0 до 0,5 | ±5 | - | 23 |
| пропилен | от 0 до 50 включ. | от 0 до 1,0 включ. | ±5 | - | 11 |
| (C3H6) | св. 50 до 100 | св. 1,0 до 2,0 | - | ±10 | |
| толуол (С6Н5СН3) | от 0 до 50 | от 0 до 0,5 | ±5 | - | 17 |
| Определяемый компонент | Диапазон измерений 1) содержания определяемого компонента | Пределы допускаемой основной погрешности 3) | Предел допускаемого времени установления выходного сигнала 4) T0,9 д , с | ||
| % НКПР 2) | объемной доли, % | абсолют ной, % НКПР | относительной, % | ||
| 1,3-бутадиен (C4H6) | от 0 до 50 | от 0 до 0,7 | ±5 | - | 17 |
| метилхлорид (хлорметан, R-40) (CH3CO | от 0 до 50 | от 0 до 3,8 | ±5 | - | 20 |
| Диапазон показаний для всех определяемых компонентов от 0 до 100 % НКПР. 2) Значения НКПР указаны в соответствии с ГОСТ Р МЭК 60079-20-1-2011; 3) Для анализируемых сред, содержащих только один определяемый компонент; 4) Значения времени установления показаний определены по процедуре п. В.2 Приложения В ГОСТ Р 52350.29-1-2010 (МЭК 60079-29-1) с использованием насадки при расходе газовой смеси от 0,9 до 1,1 дм3/мин. | |||||
Таблица 6 - Основные метрологические характеристики газоанализаторов ULTIMA X5000 с инфракрасными датчиками диоксида углерода (ULTIMA XIR Plus) __
| Определяемый компонент | Диапазон показаний объемной доли определяемого компонента, % | Диапазон измерений объемной доли определяемого компонента, % | Пределы допускаемой основной абсолютной погрешности, объемная доля, % | Предел допускаемого времени установления выходного сигнала 1) То,9д, с | Цена деления наименьшего разряда дисплея, объемная доля, % |
| Диоксид углерода (CO2) | от 0 до 2 | от 0 до 2 | ±0,1 | 15 | 0,02 |
| от 0 до 5 | от 0 до 5 | ±0,2 | 15 | 0,05 | |
| 1) Значения времени установления показаний определены с использованием насадки при расходе газовой смеси от 0,9 до 1,1 дм3/мин. | |||||
Таблица 7 - Пределы допускаемой дополнительной погрешности
| Первичный измерительный преобразователь (датчик) | Пределы допускаемой дополнительной погрешности от влияния изменения внешних воздействующих факторов в пределах рабочих условий эксплуатации относительно нормальных условий измерений | |||
| температуры окружающей среды | относительной влажности окружающей среды, в долях от пределов допускаемой основной погрешности | атмосферного давления, в долях от пределов допускаемой основной погрешности | ||
| в единицах измерения измеряемой величины | в долях от пределов допускаемой основной погрешности | |||
| ULTIMA XIR Plus | - | ±0,5 на каждые 10 oC | ±0,5 | ±1,0 |
| XCell Digital Sensor термокаталитический | ±2 % НКПР на каждые 10 oC | ±0,5 | ±1,0 | |
| XCell Digital Sensor O2 | - | ±1,0 | ±0,5 | ±0,5 |
| XCell Digital Sensor CO, CO-H2 resistant | - | ±0,7 на каждые 10 oC | ±1,0 | ±1,0 |
| XCell Digital Sensor H2S | - | ±1,0 | ±0,5 | ±1,0 |
Таблица 8 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон напряжения питания постоянным током, В | от 11 до 30 |
| Потребляемая мощность, Вт, не более: | |
| - ULTIMA X5000 с одним датчиком | |
| XCell Digital Sensor на вредные газы и кислород | 2,8 |
| XCell Digital Sensor на горючие газы | 5,5 |
| ULTIMA XIR Plus | 6,7 |
| - ULTIMA X5000 с двумя датчиками | |
| XCell Digital Sensor на вредные газы и кислород | 3,6 |
| XCell Digital Sensor на горючие газы | 10,6 |
| ULTIMA XIR Plus | 11,6 |
| Время прогрева с датчиками, мин, не более | |
| - XCell Digital Sensor на горючие газы, XCell Digital Sensor на серо | |
| водород | 5 |
| - XCell Digital Sensor на оксид углерода 1) и кислород | 30 |
| - ULTIMA XIR Plus | 5 |
| Габаритные размеры, мм, не более: | |
| ULTIMA X5000 (без датчиков) | |
| - высота | 145 |
| - ширина | 145 |
| - длина (короткая крышка / глубокая крышка) | 99 / 124 |
| ULTIMA X5000 и XCell Digital Sensor | |
| - высота | 287 |
| - ширина | 145 |
| - длина (короткая крышка / глубокая крышка) | 99 / 124 |
| ULTIMA X5000 и ULTIMA XIR Plus | |
| - высота | 145 |
| - ширина | 345 |
| - длина (короткая крышка / глубокая крышка) | 99 / 124 |
| Наименование характеристики | Значение |
| Масса, кг, не более | |
| - ULTIMA X5000 (короткая крышка, Digital Sensor) | 3,0 |
| - ULTIMA X5000 (глубокая крышка, Digital Sensor) | 4,0 |
| - ULTIMA X5000 (глубокая крышка, ULTIMA XIR Plus) | 5,3 |
| - ULTIMA X5000 (глубокая крышка, Digital Sensor и ULTIMA XIR | 6,2 |
| Plus) | |
| Расстояние до выносного датчика 2), м, не более | 100 |
| Маркировка взрывозащиты | в соответствии с действующим сер |
| тификатом соответствия 2) | |
| Уровень защиты корпуса газоанализатора от проникновения твердых | |
| предметов и воды по ГОСТ 14254-2015 | |
| - ULTIMA X5000, соединительные коробки, датчики ULTIMA XIR | |
| Plus | IP66 |
| - датчик XCell Digital Sensor | IP65 |
| Средняя наработка на отказ, ч, не менее | 28000 |
| Средний срок службы, лет | |
| - ULTIMA X5000 | 20 |
| - XCell Digital Sensor | 5 |
| - ULTIMA XIR Plus | 10 |
| Нормальные условия измерений | |
| - температура окружающей среды, oC | от 15 до 25 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 98,3 до 104,6 |
| 1) При продолжительном отсутствии электрического питания время прогрева может составлять до | |
| 10 ч. | |
| 2) При использовании кабеля, рекомендованного изготовителем. | |
| 3) Заявителем для проведения испытаний в целях утверждения типа представлен сертификат соот- | |
| ветствия № ТС RU C-US.AA87.B.00962 от 17.04.2018, срок действия до 16.04.2023, выдан ООО «НАНИО | |
| ЦСВЭ». | |
Таблица 9 - Условия эксплуатации
| Наименование | Условия эксплуатации | ||
| диапазон температуры окружающей среды, oC | диапазон относительной влажности окружающей среды, % | диапазон атмосферного давления, кПа | |
| ULTIMA X5000, блок электроники без сенсоров | от -40 до +60 | от 0 до 95 | не нормирован |
| Подсоединительная коробка X5000 Junction Box | от -40 до +60 | от 0 до 95 | не нормирован |
| Подсоединительная коробка S5000 Junction Box | от -55 до +60 | от 0 до 95 | не нормирован |
| XCell Digital Sensor (O2, CO, CO-H2 resistant) | от -30 до +60 1) | от 10 до 95 | от 80 до 120 |
| XCell Digital Sensor (H2S) 2) | от -55 до +60 | от 10 до 95 | |
| XCell Digital Sensor (горючие газы) 2) | от -55 до +60 | от 0 до 95 | |
| ULTIMA XIR Plus | от -40 до +60 | от 15 до 95 | |
| 1) Согласно сертификату соответствия № ТС RU C-US.AA87.B.00962 сенсоры допущены для эксплуатации в диапазоне температур от -55 oC, в диапазоне температур от -55 до -30 oC метрологические характеристики не нормированы. 2) С соответствующей соединительной коробкой. | |||
наносится на табличку на корпусе блока электроники методом гравировки и на титульный лист руководства по эксплуатации типографским методом.
Таблица 10 - Комплектность газоанализатора
| Наименование | Обозначение | Количество |
| Газоанализатор ULTIMA X5000 в составе: - блок электроники - датчик (датчики) | A-X5 000-X-X-X-X-0 -XX-XX-X ULTIMA XIR Plus и/или XCell Digital Sensor | по заказу |
| Руководство по эксплуатации | 10177361 | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП -242-2397-2020 | 1 экз. |
осуществляется по документу МП -242-2397-2020 «ГСИ. Газоанализаторы ULTIMA X5000. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 10.09.2020 г.
Основные средства поверки:
- CO-воздух (ГСО 10531-2014), O2 - азот (ГСО 10532-2014), ^S-воздух (ГСО 10537-2014), Ш4-воздух (ГСО 10532-2014, ГСО 10540-2014), Ш4-азот ГСО (10532-2014), C2H6-азот (ГСО 10540-2014), C2H4 - воздух или азот (ГСО 10540-2014, ГСО 10541-2014), CзH8-воздух (ГСО 105402014), CзH8-азот (ГСО 10540-2014), изобутан - воздух (ГСО 10540-2014), C4H10 - азот или воздух (ГСО 10540-2014, ГСО 10541-2014), C5H12 - азот или воздух (ГСО 10540-2014), C6H14 - азот или воздух (ГСО 10540-2014), 2-бутанон - воздух (ГСО 10534-2014), 2-пропанон - воздух (ГСО 105342014), этанол - воздух (ГСО 10534-2014), C3H6 - воздух (ГСО 10540-2014), этилацетат - воздух (ГСО 10534-2014), 2-пропанол - воздух (ГСО 10535-2014), толуол - воздух (ГСО 10540-2014), H2
- воздух (ГСО 10535-2014), метанол - азот или воздух (ГСО 10540-2014), циклопентан - воздух (ГСО 10539-2014, ГСО 10540-2014), C6H6 - азот или воздух (ГСО 10540-2014), 1,3-бутадиен - воздух (ГСО 10540-2014), CH3O - азот (ГСО 10550-2014), CO2 - азот или воздух (ГСО 10534-2014) в баллонах под давлением;
- рабочий эталон 1 -го разряда в соответствии с Приказом Росстандарта от 14.12.2018 г. № 2664 комплекс ГГП-1 (рег. № 48775-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Приказ Минздравсоцразвития РФ № 1034н от 09.09.2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов Техническая документация компании «MSA Innovation, LLC», США
| Зарегистрировано поверок | 46 |
| Поверителей | 6 |
| Актуальность данных | 17.11.2024 |
