Номер в госреестре | 80883-20 |
Наименование СИ | Анализаторы газовые промышленные |
Обозначение типа СИ | Гидрос |
Изготовитель | Общество с ограниченной ответственностью "ТОС Технологии" (ООО "ТОС Технологии"), г. Москва |
Год регистрации | 2020 |
Срок свидетельства | 31.12.2025 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Анализаторы газовые промышленные Гидрос (далее по тексту - анализаторы) предназначены для измерения объемной доли газов: водород, диоксид углерода, диоксид серы, сероводород, хлор, метан, этан, пропан, аммиак в бинарных и квазибинарных газовых смесях, в том числе и коррозионно-активных.
Анализаторы представляют собой промышленные стационарные автоматические приборы непрерывного действия.
Принцип действия анализаторов - термокондуктометрический метод анализа, основанный на изменении теплопроводности анализируемой газовой, величина которой прямо пропорциональна сумме теплопроводности газовых компонентов, входящих в состав смеси в соответствии с объемной долей.
Конструктивно анализаторы представляют собой измерительный блок, на лицевой панели которого расположен жидкокристаллический дисплей для визуализации результатов измерений и кнопки управления. На задней панели корпуса анализаторов модификации Гидрос E расположены штуцеры для подачи и сброса анализируемой пробы, а также разъемы для электрических подключений. Для модификаций Гидрос F, Гидрос F Ex p, Гидрос F HT штуцеры для подачи и сброса анализируемой пробы расположены на нижней части корпуса, а кабельные вводы -на боковых панелях.
Способ отбора пробы - принудительный, за счет внешнего побудителя расхода или избыточного давления в точке отбора пробы.
Анализаторы выпускаются четырех модификаций, различающихся габаритными размерами, массой, степенью защиты оболочки, исполнением по взрывозащите и максимальной температурой анализируемой газовой смеси.
Модификация Гидрос E - с корпусом для монтажа в 19 -ти дюймовую стойку для работы в помещениях.
Модификация Гидрос F - с корпусом для работы вне помещений в обогреваемом шкафу или на открытом воздухе.
Модификация Гидрос F Ex p - со взрывозащищенным корпусом с видом взрывозащиты “заполнение или продувка оболочки под избыточным давлением “p” по ГОСТ 30852.3 -2002 и ГОСТ IEC 60079-2-2013 для работы вне помещений в обогреваемом шкафу или на открытом воздухе во взрывоопасных зонах класса 1 и класса 2. Маркировка взрывозащиты 2 Ex pz IIC T4
Модификация Гидрос F HT - с корпусом для работы вне помещений в обогреваемом шкафу или на открытом воздухе с подогревом всего газового тракта анализатора до температуры плюс 180 °C.

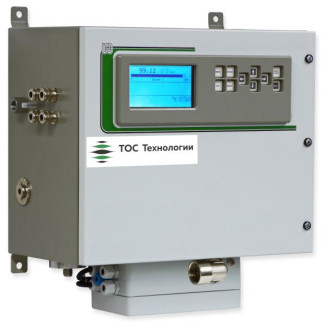

Общий вид анализаторов представлен на рисунке 1 - 4.
Примеры идентификационных табличек представлены на рисунке 5 - 8.
Пломбирования анализаторов не предусмотрено.
Рисунок 3 - Общий вид анализаторов газовых промышленных Гидрос модификации Гидрос F Ex p
ООО «ТОС Технологии»
1212V8. г. МстОц Кутуэобский пр-кт, Э.12, стр. 6 ■*7 №) 707-09-19 infc@toc-tefiru
ТОС Технологии
Анализатор газо&ыи промышленный ГиЗрос
МоЭификация Гиброс F Ех р Г П Г
Ex
2 Ex pz IIC JU Gc ~ Г HI
Серийный номер:
Минимальное избыточное бабление Максимальное избыточное За&ление Внутр&1ний объем корпуса Время праЗу&ки корпуса:
Степень защиты оболочки, не менее Температура окружающей среЗы Параметры электропитания
Дота изготовления 07.2020
300 | По |
1500 | Пп |
Ш | л |
5 | мин |
IP65 |
от +5 Эо -+Л-Б С 230 В, 50/60Гц, 100 ВА
Сделано б России
Рисунок 7 - Общий вид идентификационной таблички анализаторов газовых промышленных Гидрос модификации Гидрос F Ex p
Анализаторы имеют встроенное программное обеспечение (ПО). Встроенное ПО анализаторов разработано изготовителем анализаторов специально для решения задачи измерения концентрации определяемых компонентов в анализируемой газовой смеси.
Встроенное ПО обеспечивает выполнение следующих основных функций:
- передачу измерительной информации от первичного измерительного преобразователя (детектора) анализаторов ко вторичному измерительному преобразователю (процессору обработки информации) анализаторов;
- обработку измерительной информации, поступающей от детектора анализаторов, в процессоре обработки информации анализатора;
- формирование аналоговых токовых выходных сигналов измерительной информации;
- отображение результатов измерений концентрации определяемого компонента (газа) в анализируемой газовой смеси на встроенном жидкокристаллическом дисплее;
- отображение результатов измерений концентрации определяемого компонента (газа) в анализируемой газовой смеси на встроенном жидкокристаллическом дисплее;
- самодиагностику аппаратной части анализаторов;
- выдачу трех дискретных релейных выходных сигналов состояния анализаторов в соответствии со стандартом NAMUR NE107 и отображение сообщений, соответствующих выходным сигналам состояния, на встроенном жидкокристаллическом дисплее.
Встроенное ПО анализаторов реализует следующие расчетные алгоритмы:
- вычисление значений концентрации компонента (газа) в анализируемой газовой смеси;
- сравнение результатов измерений концентрации определяемого компонента (газа) в анализируемой газовой смеси с предварительно заданным максимально допустимым значением концентрации этого компонента (газа).
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Наименование характеристики | Значение |
Идентификационное наименование ПО | Встроенное ПО |
Номер версии (идентификационный номер) ПО | не ниже 1.13.00 |
Таблица 2 - Метрологические характеристики
Определяемый компонент | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой приведенной1) погрешности, % | |
Водород (H2) | от 0 до 10 % об.д. | от 0 до 10 % об.д. включ. | ±14 |
от 0 до 70 % об.д. | от 0 до 10 % об.д. включ. | ±14 | |
св. 10 до 70 % об.д. включ. | ±6 | ||
от 0 до 90 % об.д. | от 0 до 10 % об.д. включ. | ±14 | |
св. 10 до 70 % об.д. включ. | ±6 | ||
св. 70 до 90 % об.д. включ. | ±4 | ||
от 0 до 100 % об.д. | от 0 до 10 % об.д. включ. | ±14 | |
св. 10 до 70 % об.д. включ. | ±6 | ||
св. 70 до 90 % об.д. включ. | ±4 | ||
св. 90 до 100 % об.д. включ. | ±1 |
Определяемый компонент | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой приведенной1) погрешности, % | |
Диоксид углерода (CO2) | от 0 до 10 % об.д. | от 0 до 10 % об.д. включ. | ±14 |
от 0 до 70 % об.д. | от 0 до 10 % об.д. включ. | ±14 | |
св. 10 до 70 % об.д. включ. | ±6 | ||
от 0 до 90 % об.д. | от 0 до 10 % об.д. включ. | ±14 | |
св. 10 до 70 % об.д. включ. | ±6 | ||
св. 70 до 90 % об.д. включ. | ±4 | ||
от 0 до 100 % об.д. | от 0 до 10 % об.д. включ. | ±14 | |
св. 10 до 70 % об.д. включ. | ±6 | ||
св. 70 до 90 % об.д. включ. | ±4 | ||
св. 90 до 100 % об.д. включ. | ±1 | ||
Диоксид серы (SO2) | от 0 до 10 % об.д. | от 0 до 10 % об.д. включ. | ±14 |
от 0 до 70 % об.д. | от 0 до 10 % об.д. включ. | ±14 | |
св. 10 до 70 % об.д. включ. | ±6 | ||
от 0 до 90 % об.д. | от 0 до 10 % об.д. включ. | ±14 | |
св. 10 до 70 % об.д. включ. | ±6 | ||
св. 70 до 90 % об.д. включ. | ±4 | ||
от 0 до 100 % об.д. | от 0 до 10 % об.д. включ. | ±14 | |
св. 10 до 70 % об.д. включ. | ±6 | ||
св. 70 до 90 % об.д. включ. | ±4 | ||
св. 90 до 100 % об.д. включ. | ±1 | ||
Сероводород (H2S) | от 0 до 10 % об.д. | от 0 до 10 % об.д. включ. | ±14 |
от 0 до 70 % об.д. | от 0 до 10 % об.д. включ. | ±14 | |
св. 10 до 70 % об.д. включ. | ±6 | ||
от 0 до 90 % об.д. | от 0 до 10 % об.д. включ. | ±14 | |
св. 10 до 70 % об.д. включ. | ±6 | ||
св. 70 до 90 % об.д. включ. | ±4 | ||
от 0 до 100 % об.д. | от 0 до 10 % об.д. включ. | ±14 | |
св. 10 до 70 % об.д. включ. | ±6 | ||
св. 70 до 90 % об.д. включ. | ±4 | ||
св. 90 до 100 % об.д. включ. | ±1 | ||
Хлор (Cl2) | от 0 до 10 % об.д. | от 0 до 10 % об.д. включ. | ±14 |
от 0 до 70 % об.д. | от 0 до 10 % об.д. включ. | ±14 | |
св. 10 до 70 % об.д. включ. | ±6 | ||
от 0 до 90 % об.д. | от 0 до 10 % об.д. включ. | ±14 | |
св. 10 до 70 % об.д. включ. | ±6 | ||
св. 70 до 90 % об.д. включ. | ±4 | ||
от 0 до 100 % об.д. | от 0 до 10 % об.д. включ. | ±14 | |
св. 10 до 70 % об.д. включ. | ±6 | ||
св. 70 до 90 % об.д. включ. | ±4 | ||
св. 90 до 100 % об.д. включ. | ±1 |
Определяемый компонент | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой приведенной1) погрешности, % | |
Метан (CH4) | от 0 до 10 % об.д. | от 0 до 10 % об.д. включ. | ±14 |
от 0 до 70 % об.д. | от 0 до 10 % об.д. включ. | ±14 | |
св. 10 до 70 % об.д. включ. | ±6 | ||
от 0 до 90 % об.д. | от 0 до 10 % об.д. включ. | ±14 | |
св. 10 до 70 % об.д. включ. | ±6 | ||
св. 70 до 90 % об.д. включ. | ±4 | ||
от 0 до 100 % об.д. | от 0 до 10 % об.д. включ. | ±14 | |
св. 10 до 70 % об.д. включ. | ±6 | ||
св. 70 до 90 % об.д. включ. | ±4 | ||
св. 90 до 100 % об.д. включ. | ±1 | ||
Этан (C2H6) | от 0 до 10 % об.д. | от 0 до 10 % об.д. включ. | ±14 |
от 0 до 70 % об.д. | от 0 до 10 % об.д. включ. | ±14 | |
св. 10 до 70 % об.д. включ. | ±6 | ||
от 0 до 90 % об.д. | от 0 до 10 % об.д. включ. | ±14 | |
св. 10 до 70 % об.д. включ. | ±6 | ||
св. 70 до 90 % об.д. включ. | ±4 | ||
от 0 до 100 % об.д. | от 0 до 10 % об.д. включ. | ±14 | |
св. 10 до 70 % об.д. включ. | ±6 | ||
св. 70 до 90 % об.д. включ. | ±4 | ||
св. 90 до 100 % об.д. включ. | ±1 | ||
Пропан (C3H8) | от 0 до 10 % об.д. | от 0 до 10 % об.д. включ. | ±14 |
от 0 до 70 % об.д. | от 0 до 10 % об.д. включ. | ±14 | |
св. 10 до 70 % об.д. включ. | ±6 | ||
от 0 до 90 % об.д. | от 0 до 10 % об.д. включ. | ±14 | |
св. 10 до 70 % об.д. включ. | ±6 | ||
св. 70 до 90 % об.д. включ. | ±4 | ||
от 0 до 100 % об.д. | от 0 до 10 % об.д. включ. | ±14 | |
св. 10 до 70 % об.д. включ. | ±6 | ||
св. 70 до 90 % об.д. включ. | ±4 | ||
св. 90 до 100 % об.д. включ. | ±1 | ||
Аммиак (NH3) | от 0 до 10 % об.д. | от 0 до 10 % об.д. включ. | ±14 |
от 0 до 70 % об.д. | от 0 до 10 % об.д. включ. | ±14 | |
св. 10 до 70 % об.д. включ. | ±6 | ||
от 0 до 90 % об.д. | от 0 до 10 % об.д. включ. | ±14 | |
св. 10 до 70 % об.д. включ. | ±6 | ||
св. 70 до 90 % об.д. включ. | ±4 | ||
от 0 до 100 % об.д. | от 0 до 10 % об.д. включ. | ±14 | |
св. 10 до 70 % об.д. включ. | ±6 | ||
св. 70 до 90 % об.д. включ. | ±4 | ||
св. 90 до 100 % об.д. включ. | ±1 | ||
1) - Приведенная погрешность нормирована к верхнему значению диапазона измерений; - время установления показаний Т 0,9 не более 60 секунд (при номинальном значении расхода 1,0 дм3/мин.) |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
Габаритные размеры (высотахширинахдлина), мм, не более: | |
- модификации Гидрос E | 133x483x427 |
- модификации Гидрос F | 434x460x270 |
- модификации Г идрос F Ex p | 490x460x270 |
- модификации Гидрос F HT | 502x460x270 |
Масса, кг, не более | |
- модификации Гидрос E | 10 |
- модификации Гидрос F | 25 |
- модификации Г идрос F Ex p | 30 |
- модификации Гидрос F HT | 25 |
Условия эксплуатации: | |
- температура окружающей среды, °C | от +5 до +45 |
- атмосферное давление, кПа | от 90,6 до 106,7 |
- относительная влажность окружающего воздуха, % не более | |
(без конденсации) | 75 |
Параметры электрического питания: | |
- напряжение питания переменного тока, В | от 88 до 253 |
- частота переменного тока, Гц | от 48 до 62 |
Потребляемая мощность, В-А, не более | 100 |
Время прогрева, мин, не более | |
- модификации Гидрос E, Гидрос F, Гидрос F Ex p | 20 |
- модификации Гидрос F HT | 180 |
Степень защиты по ГОСТ 14254-2015 | IP 65 |
Средняя наработка на отказ, ч | 15000 |
Срок службы, лет | 10 |
наноситься на маркировочную табличку, установленную на боковой поверхности корпуса анализатора лазерным методом и типографским способом на титульный лист руководство по эксплуатации.
Таблица 4 - комплектность средства измерений
Наименование | Обозначение | Количество |
Анализаторы газовые промышленные Гидрос | - | 1 шт. |
Методика поверки | МП-188/06-2020 | 1 экз. |
Руководство по эксплуатации | 26.51.53 - 001 - 17818360 - 2019 РЭ | 1 экз. |
Паспорт | 26.51.53 - 001 - 17818360 - 2019 ПС | 1 экз. |
осуществляется по документу МП-188/06-2020 «ГСИ. Анализаторы газовые промышленные Гидрос. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 09.09.2020 г.
Основные средства поверки:
- стандартные образцы состава газовых смесей ГСО 10706-2015, ГСО 10537-2014, ГСО 10546-2014, ГСО 11047-2018, ГСО 10540-2014
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к анализаторам газовым промышленным Гидрос
Приказ Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».
ТУ 26.51.53-001-17818360-2019 Анализаторы газовые промышленные Гидрос. Технические условия
