| Номер в госреестре | 80920-21 |
| Наименование СИ | Контроллеры измерительно-вычислительные |
| Обозначение типа СИ | OMNI 3000, OMNI 4000, OMNI 6000, OMNI 7000 |
| Изготовитель | "OMNI Flow Computers, Inc.", США. Адрес: 12320 Cardinal Meadow Dr, Suite 180 Sugar Land, Texas 77478-6218, USA |
| Год регистрации | 2021 |
| Срок свидетельства | 24.02.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры измерительно-вычислительные OMNI 3000, OMNI 4000, OMNI 6000, OMNI 7000 (далее - контроллеры) предназначены для измерений и преобразований входных аналоговых сигналов силы и напряжения постоянного тока, электрического сопротивления постоянному току, частоты (периода) импульсных сигналов, количества импульсов, поступающих от измерительных преобразователей, в значения величин параметров потока жидкости (температуры, давления, объемной доли воды, вязкости, плотности, расхода), а также вычислений массы и объема жидкости при рабочих и стандартных условиях.
Принцип действия контроллеров основан на преобразовании электрических аналоговых и импульсных сигналов, поступающих от измерительных преобразователей, в значения величин параметров потока жидкости и вычислении массы и объема жидкости, объема жидкости при стандартных условиях.
Контроллеры состоят из объединительной платы с модулями ввода/вывода и микропроцессора, помещенных в металлический корпус. На лицевой панели контроллеров расположены дисплей, светодиоды и клавиатура оператора.
Контроллеры имеют:
- сменные, назначаемые цифровые (D), последовательные (S, SE) и комбинированные (A, B, E, E/D, H, HV, SV) модули ввода/вывода;
- цифровой интерфейс прямой передачи данных;
- 14-разрядные аналого-цифровые преобразователи с температурной регулировкой;
- фотооптическую развязку каждой точки ввода/вывода;
- сдвоенные светодиоды, указывающие на активное цифровое устройство ввода/вывода;
- возможность выбора цифрового входа/выхода с отдельным предохранителем;
- прямой канал связи Modbus с программируемым логическим контроллером или распределенной системой управления с быстродействием 38,4 кбит/c;
- канал связи 10BaseT Ethernet с поддержкой Modbus TCP;
- USB порт;
- программно-выбираемое оконечное устройство на портах RS-485, расположенных на модулях двойных портов Ethernet;
- встроенный разъем Ethernet RJ-45 с максимальной скоростью 100 BaseT, 10BaseT от разъема на задней панели.
Контроллеры позволяют конфигурировать логические схемы управления (до четырех контуров управления расходом/давлением), переменные для индикации и отчетности, архивировать и хранить данные и отчеты, проводить самодиагностику, подключать дополнительные модули цифрового интерфейса передачи данных Honeywell и Rosemount.
Контроллеры применяют в составе систем учета, контроля и управления технологическими процессами в нефтяной, нефтеперерабатывающей и других отраслях промышленности.
Контроллеры выпускаются в модификациях OMNI 3000, OMNI 4000, OMNI 6000, OMNI 7000, отличающихся количеством модулей ввода-вывода, цветом корпуса, видом лицевой панели, габаритными размерами и массой.

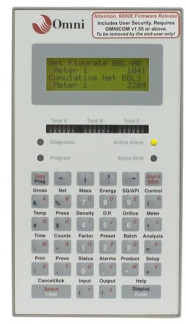

Общий вид контроллеров с указанием мест нанесения знака поверки и пломбирования от несанкционированного доступа представлен на рисунках 1 и 2.
Контроллеры имеют встроенное метрологически значимое программное обеспечение (далее - ПО) и внешнее метрологически незначимое ПО, предназначенное для конфигурации и визуализации контроллера.
ПО, используемое в контроллерах, не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после включения защиты. Идентификация ПО осуществляется при включении контроллера. Защита данных от несанкционированного доступа в ПО обеспечивается разграничением прав пользователя. Введены четырехугольная система доступа и система паролей. Предусмотрена физическая защита (пломбирование) контроллеров от несанкционированного доступа.
Метрологические характеристики контроллеров нормированы с учетом влияния ПО. Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного ПО
Идентификационные данные встроенного ПО контроллеров представлены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО), не ниже | 24.XX.XX |
| Цифровой идентификатор ПО | - |
| * За метрологически значимую часть ПО отвечают первые две цифры номера версии. | |
Таблица 2 - Метрологические характеристики
| Значение | ||||
| Наименование характеристики | OMNI | OMNI | OMNI | OMNI |
| 3000 | 4000 | 6000 | 7000 | |
| Количество модулей ввода -вывода: - цифровых | 1 | 2 | 2 | 2 |
| - последовательных | 1 | 2 | 2 | 2 |
| - комбинированных | 2 | 4 | 6 | 8 |
| Диапазоны измерений входных аналоговых сигналов и их преобразований в значения физических величин (температуры, давления, объемной доли воды, вязкости): | ||||
| - силы постоянного тока, мА | от 4 до 20 | |||
| - напряжения постоянного тока, В | от 1 до 5 | |||
| - электрического сопротивления постоянному току, Ом | от 18,52 до 390,48 | |||
| Пределы допускаемой приведенной (к диапазону измерений входных аналоговых сигналов/диапазону физической | ||||
| величины) погрешности измерений входных аналоговых | ||||
| сигналов силы и напряжения постоянного тока, | ±0,1 | |||
| электрического сопротивления постоянному току и их преобразований в значения физических величин (температуры, давления, объемной доли воды, вязкости), % | ||||
| Диапазон измерений частоты (периода) импульсного сигнала по входу преобразователя плотности и преобразований | от 250 (4000) | |||
| частоты (периода) импульсного сигнала в значение | до 6700 (150) | |||
| плотности, Гц (мкс) | ||||
| Пределы допускаемой относительной погрешности измерений | ||||
| частоты (периода) импульсного сигнала по входу преобразователя плотности и преобразований частоты | ±0,002 | |||
| (периода) импульсного сигнала в значение плотности, % | ||||
| Диапазон измерений частоты импульсного сигнала по входу преобразователя расхода и преобразований частоты | от 0,1 до 15000 | |||
| импульсного сигнала в значение расхода, Гц | ||||
| Пределы допускаемой относительной погрешности преобразований входных сигналов в значение объема продукта при подключении преобразователей объемного | ±0,005 | |||
| расхода, % | ||||
| Наименование характеристики | Значение |
| OMNI OMNI OMNI OMNI 3000 4000 6000 7000 | |
| Пределы допускаемой относительной погрешности преобразований входных сигналов в значение объема продукта при подключении преобразователей массового расхода, % | ±0,025 |
| Пределы допускаемой относительной погрешности преобразований входных сигналов в значение объема нетто продукта, % | ±0,025 |
| Пределы допускаемой относительной погрешности преобразований входных сигналов в значение объема продукта при стандартных условиях, % | ±0,025 |
| Пределы допускаемой относительной погрешности преобразований входных сигналов в значение массы продукта при подключении преобразователей массового расхода, % | ±0,005 |
| Пределы допускаемой относительной погрешности преобразований входных сигналов в значение массы продукта при подключении преобразователей объемного расхода и преобразователей плотности, % | ±0,025 |
| Пределы допускаемой относительной погрешности преобразований входных сигналов в значения коэффициента преобразования (метер-фактора) преобразователей объемного и массового расхода, % | ±0,025 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |||
| OMNI 3000 | OMNI 4000 | OMNI 6000 | OMNI 7000 | |
| Диапазон выходных аналоговых сигналов, мА | от 4 до 20 | |||
| Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Гц | от 21,6 до 26,4 от 198 до 242 от 49,6 до 50,4 | |||
| Потребляемая мощность, ВА, не более | 35 | |||
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -15 до +55 от 30 до 80 (без конденсации) от 84,0 до 106,7 | |||
| Габаритные размеры (длинахширинахвысота), мм, не более: - длина - ширина - высота | 222 127 229 | 241 127 235 | 394 127 229 | 500 150 300 |
| Масса, кг, не более | 4,1 | 4,8 | 7,25 | 9,0 |
| Средняя наработка на отказ, ч | 30000 | |||
| Средний срок службы, лет | 10 | |||
наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель контроллера любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Контроллер измерительно-вычислительный OMNI 3000/OMNI 4000/OMNI 6000/OMNI 7000 | - | 1 шт. |
| Сетевой кабель питания | - | 1 шт. |
| USB-флеш-накопитель с программой для конфигурирования OmniCom и руководством по эксплуатации | - | 1 шт. |
| Методика поверки | ИЦРМ-МП-197-20 | 1 экз. |
приведены в эксплуатационном документе.
Техническая документация изготовителя
