Система информационно-измерительная автоматизированная АСИД-ПК 06/02 НК12 "АСИД-ПК 06/02 НК12", 80921-21

Система информационно-измерительная автоматизированная АСИД -ПК 06/02 НК12 (далее - АИИС) предназначена для измерений параметров технологических процессов стендовых испытаний газотурбинных двигателей (ГТД) на стенде № 2 в корпусе № 6: частоты вращения; расхода жидкости; давления жидкости и газа; температуры жидкости и газа; ускорения колебаний (вибрации) твёрдых тел; плоского угла; силы переменного и постоянного электрического тока; напряжения переменного и постоянного электрического тока; частоты переменного электрического тока и передачи измеренных значений в компьютер автоматизированного рабочего места (АРМ) оператора системы для регистрации и отображения.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	80921-21
Наименование СИ	Система информационно-измерительная автоматизированная АСИД-ПК 06/02 НК12
Обозначение типа СИ	"АСИД-ПК 06/02 НК12"
Изготовитель	Публичное акционерное общество "ОДК-Кузнецов" (ПАО "ОДК-Кузнецов"), г. Самара, Заводское шоссе, д. 29
Год регистрации	2021
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия каналов измерений (ИК) АИИС при измерении частоты вращения, расхода, давления, температуры, ускорения колебаний (вибрации), плоского угла и силы постоянного тока основан на преобразовании измеряемых физических величин первичными измерительными преобразователями (1111) в электрические сигналы, функционально связанных с измеряемыми физическими величинами, с последующим преобразованием и (или) нормализацией и передачей их по каналам связи в стойку измерительно-вычислительного комплекса (ИВК) для цифрового преобразования и регистрации значений измеренных величин в АРМ оператора АИИС для отображения и контроля.

Принцип действия ИК АИИС при измерении напряжения постоянного тока основан на нормализации/понижении в ПП измеряемого напряжения с последующей передачей нормализованного напряжения в стойку ИВК для цифрового преобразования и регистрации значений измеренной величины и в АРМ оператора АИИС для отображения и контроля.

Принцип действия ИК АИИС при измерении силы переменного тока основан на преобразовании в ПП измеряемой физической величины в функционально связанное с ней напряжение постоянного тока с последующим цифровым преобразованием во вторичном преобразователе (ВтП) и передачей оцифрованных значений измеряемых величин по протоколу RS485 в стойку ИВК для регистрации и в АРМ оператора АИИС для отображения и контроля.

Принцип действия ИК АИИС при измерении напряжения и частоты переменного тока основан на цифровом преобразовании измеренных значений величин прибором измерения показателей электрической энергии РМ130 PLUS с последующей передачей оцифрованных значений по протоколу RS485 в стойку ИВК для регистрации и в АРМ оператора АИИС для отображения и контроля.

Конструктивно АИИС состоит из:

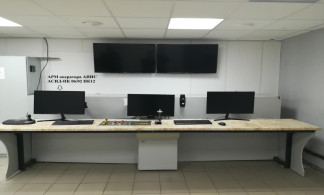

- АРМ оператора АИИС в составе монитора, принтера, клавиатуры и манипулятора типа «мышь», расположенных в стендовом пульте управления (ПУ) и соединённых через сетевой USB-удлинитель специальным кабелями со вторым USB -удлинителем в стойке ИВК;

- стойки ИВК в составе системного блока персонального/промышленного компьютера (ПК) со встроенными платами аналогово-цифрового преобразования (АЦП), источника бесперебойного питания, промежуточных преобразователей и нормализаторов (ПрП), стабилизированных источников питания 1111 и ПрП, сетевого коммутатора, клеммных соединителей и кабелей для внутристоечного соединения компонентов АИИС;

- шкафа ШкДД в составе группы 1111 давления и клеммного соединителя;

- шкафа ТТТкДПТ в составе датчиков напряжения CV 3-100/SP3, стабилизированных источников питания KAM3015D и клеммного соединителя;

- прибора измерения показателей электрической энергии типа РМ130 PLUS;

- 11 и ВтП, размещённых по месту на изделии и в стендовых системах и оборудовании.

Функционально АИИС включает в себя следующие ИК:

ИК частоты вращения;

ИК расхода жидкости;

ИК давления жидкости и газа;

ИК температуры газа с 11 термоэлектрического типа;

ИК температуры жидкости и газа с 11 терморезистивного типа;

ИК ускорения колебаний (вибрации) твёрдых тел;

ИК плоского угла с 11 сельсинного типа;

ИК плоского угла с 11 потенциометрического типа;

ИК напряжения и частоты переменного электрического тока;

ИК силы переменного электрического тока;

ИК напряжения постоянного электрического тока;

ИК силы постоянного электрического тока.

По условиям эксплуатации система удовлетворяет требованиям гр. УХЛ 4.2 по ГОСТ 15150-69 с диапазоном рабочих температур от 10 до 30 °С и относительной влажностью окружающего воздуха от 30 до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям.

Защита от несанкционированного доступа к компонентам АИИС обеспечивается ограничением доступа в помещение стенда способом запирания кодовым замком и пломбирования входной двери на стенд. Запирание и пломбирование элементов конструкции системы конструкторской документацией не предусмотрено.

Защита от несанкционированного доступа и изменения ПО осуществляется установкой пароля при запуске ОС и при допуске к коэффициентам функций преобразования ИК.

Общий вид составных частей средства измерений представлен на рисунках 1 - 23.

Рисунок 4 - Стойка ИВК. Вид со стороны Рисунок 5 - Блок электронный БЭ -40-4М-5 задней панели аппаратуры измерений роторных вибраций

ИВ-Д-СФ-3М-5

Датчик тока

Рисунок 14 -Термопара ТСЗ (с номинальной Рисунок 15 -Приёмник П-77 вар.2 (с номи-статической характеристикой ХА(К)) нальной статической характеристикой

П100)

т/шищй

Программное обеспечение

Программное обеспечение (ПО) включает в себя общее (ОПО) и функциональное (ФПО) программное обеспечение.

ОПО включает в себя операционную систему (ОС) Windows XP.

ФПО включает в себя программные продукты:

- программа «Корректировка БД» версия 1.02;

- программа «Метрология» версия 1.02;

- программа «Стенд 2» версия 1.01.

Программа «Корректировка БД»

Метрологически значимая часть программы «Корректировка БД» включает в себя исполняемый файл «СУБД 2.exe». Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.

Идентификационные данные (признаки) метрологически значимой части программы «Корректировка БД» указаны в таблице 1.

Таблица 1

Идентификационные данные (признаки)	Значения
Идентификационное наименование ПО	СУБД 2.exe
Номер версии (идентификационный номер) ПО	1.02
Цифровой идентификатор ПО	DC92D030
Алгоритм вычисления идентификатора ПО	CRC32

Программа «Метрология»

Метрологически значимая часть программы «Метрология» включает в себя исполняемый файл «Metrolog 2.exe». Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные (признаки) метрологически значимой части программы «Метрология» указаны в таблице 2.

Таблица 2

Идентификационные данные (признаки)	Значения
Идентификационное наименование ПО	Metrolog 2.exe
Номер версии (идентификационный номер) ПО	1.02
Цифровой идентификатор ПО	3097032E
Алгоритм вычисления идентификатора ПО	CRC32

Программа «Стенд 2»

Метрологически значимая часть программы «Стенд 2» включает в себя исполняемый файл «Стенд 2.exe». Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные (признаки) метрологически значимой части программы «Стенд 2» указаны в таблице 3.

Таблица 3

Идентификационные данные (признаки)	Значения
Идентификационное наименование ПО	Стенд 2.exe
Номер версии (идентификационный номер) ПО	1.01
Цифровой идентификатор ПО	0FA6174
Алгоритм вычисления идентификатора ПО	CRC32

Технические характеристики

Метрологические характеристики АИИС АСИД -ПК 06/02 НК12 приведены в таблицах 4 - 15.

Таблица 4 - ИК частоты вращения, количество 4

Наименование ИК (измеряемого параметра)	Диапазон измерений	Пределы допускаемой погрешности
Частота вращения, соответствующая частоте вращения роторов изделия в диапазоне от 800 до 10000 об/мин Параметры: NmK; Nn.e.; N3.e.	от 200 до 2500 Гц	±0,15 % приведенной к ВП (где ВП - верхний предел частоты вращения роторов)
Частота вращения, соответствующая частоте вращения ротора турбостартера в диапазоне от 5000 до 32000 об/мин Параметр: N ТС	от 410 до 2625 Гц
Таблица 5 - ИК расхода жидкости, количество 2
Наименование ИК (измеряемого параметра)	Диапазон измерений	Пределы допускаемой погрешности
Расход топлива (керосина) Параметр: Gm	от 900 до 5800 л/ч (от 700* до 4700** кг/ч)	±0,7 % приведенной к нз**** (где НЗ -нормированное значение)
Расход (прокачка) масла Параметр: Qm	от 144 до 360 л/мин (от 120 до 300 кг/мин***)	±3,0 % приведенной к ВП НЗ**** (где ВП НЗ - верхний предел НЗ)
) - при плотности топлива (керосина) 0,77 г/см3 ) - при плотности топлива (керосина) 0,81 г/см3 ) - при плотности масла 0,82 г/см3 **) - НЗ и ВП НЗ в соответствии с программами испытаний двигателей НК -12МА и НК-12МП/МВ
Таблица 6 - ИК давления жидкости и газа, количество 40
Наименование ИК (измеряемого параметра)	Диапазон измерений		Пределы допускаемой погрешности
Давление/разрежение газа Параметр: Рг КР	от -29,43 до +29,43 кПа (от -0,3 до +0,3 кгс/см2)		±0,5 % приведенной к ДИ (ДИ - диапазон измерений)
Избыточное давление газа Параметры: Рв ГТ/ГСО; Рв ГС/ГСР-Н; Рв ГС/ГСР-В	от 0 до 24,5 кПа (от 0 до 0,25 кгс/см2)
Избыточное давление жидкости и газа Параметр: Р вх. ГН	от 0 до 0,157 МПа (от 0 до 1,6 кгс/см2)
Избыточное давление жидкости и газа Параметры: Рт вх; Рм.п. КТ; Рг.п. КТ; Рв ЭЖЕКТ; Рт вых. ННД	от 0 до 0.392 МПа (от 0 до 4,0 кгс/см2)
Избыточное давление жидкости и газа Параметры: Рм вх.; Рт вх. НВД; Рм ВС для МА или Рт-см ТС для МП; Рм вых. ПН; Рв вх. РПВ; Рв вых. РПВ; Рм вх.ФЛ; Рм вых. ФЛ; Р6-1; Р6-2; Р6-3; Р6-4; Р*6-5	от 0 до 0,588 МПа (от 0 до 6,0 кгс/см2)

Наименование ИК (измеряемого параметра)	Диапазон измерений	Пределы допускаемой погрешности
Избыточное давление газа Параметры: Рв об. ВНА; Р*2; Р2 ст	от 0 до 0,981 МПа (от 0 до 10,0 кгс/см2)	±0,5 % приведенной к ДИ
Избыточное давление жидкости Параметр: Рт ФР ТС	от 0 до 0,981 МПа (от 0 до 25,0 кгс/см2)
Избыточное давление жидкости Параметр: Рм вх. КТ	от 0 до 3,923 МПа (от 0 до 40,0 кгс/см2)
Избыточное давление жидкости Параметр: Р ИКМ	от 0 до 5,884 МПа (от 0 до 60,0 кгс/см2)
Избыточное давление жидкости Параметры: Рт ФР; Рм ФН; Р ГАФ; Р вых. ГН; Рв кл. ВНА	от 0 до 9,807 МПа (от 0 до 100,0 кгс/см2)
Избыточное давление жидкости и газа Параметры: Рм ФШ1; Рм ФШ2; Рв АК-150; Рв вых. АК-150	от 0 до 15,691 МПа (от 0 до 160,0 кгс/см2)
Абсолютное давление газа Параметр: Рвак. ВНА	от 13,33 до 119,99 кПа (от 100 до 900 мм рт. ст.)
Абсолютное давление воздуха Параметр: РИ	от 93,33 до 111,99 кПа (от 700 до 840 мм рт. ст.)	±0,15 % приведенной к ДИ

Таблица 7 - ИК температуры газа с IIII термоэлектрического типа, количество 5

Наименование ИК (измеряемого параметра)	Диапазон измерений	Пределы допускаемой погрешности
Температура газа Параметры: t6-1; t6-2; t6-3; t6-4	от 100 до 600 °С (от 373 до 873 К)	±1,0 % приведенной к ДИ
Температура газа Параметр: tz ТС	от 100 до 900 °С (от 373 до 1173 К)	±1,0 % приведенной к ДИ

Таблица 8 - ИК температуры жидкости и газа с 1111 терморезистивного типа, количество 11

Наименование ИК (измеряемого параметра)	Диапазон измерений	Пределы допускаемой погрешности
Температура воздуха Параметры: th; th-1; th-2; th-3	от -50 до +50 °С (от 223 до 323 К)	±1,0 % приведенной к ДИ
Т емпература жидкости (топлива) Параметр: т ТПР	от -50 до +50 °С (от 223 до 323 К)	±1,0 % приведенной к ДИ
Температура жидкости (масла) Параметры: Ы вх.; tм вых.; Ы ЗАК; tz.c. ГН; tмМБК; ШМБ	от 0 до 150 °С (от 273 до 423 К)	±1,5 % приведенной к ДИ
Таблица 9 - ИК ускорения колебаний (виб	тз а ц и и) т в ё р д х т е л, к о л и ч е с т в о 4
Наименование ИК (измеряемого параметра)	Диапазон измерений	Пределы допускаемой погрешности
Ускорение колебаний (вибрации) Параметры: Kg ПО1р; Kg ПО4в; Kg ПО8в; Kg ЗФК1р; Kg ЗФК4в; Kg ЗФК8в; Kg КТА	от 0,98 до 39,2 м/с2 (от 0,1 до 4 g)	±10,0 % приведенной к ДИ
Ускорение колебаний (вибрации) Параметр: KgДС	от 0,98 до 98 м/с2 (от 0,1 до 10 g)	±10,0 % приведенной к ДИ

Таблица 10 - ИК плоского угла с 1111 сельсинного типа, количество 1

Наименование ИК (измеряемого параметра)

Диапазон измерений

Пределы допускаемой погрешности

Положение рычага управления двигателем (РУД)

Параметр: УПЭС

от 0 до 110°

±0,9 % приведённой к ДИ

Таблица 11 - ИК плоского угла с IIII потенциометрического типа, количество 3

Наименование ИК (измеряемого параметра)	Диапазон измерений	Пределы допускаемой погрешности
Положение рычага управления двигателем (РУД) Параметр: УПРТ1	от 0 до 30°	±0,9 % приведенной к ДИ (где ДИ - полный диапазон измерении от 0 до 110°)
Положение рычага управления двигателем (РУД) Параметр: УПРТ2	от 30 до 80°
Положение рычага управления двигателем (РУД) Параметр: УПРТ3	от 80 до 110°

Таблица 12 - ИК напряжения (количество 3) и частоты (количество 1) переменного электрического тока___

Наименование ИК (измеряемого параметра)

Диапазон измерений

Пределы допускаемой погрешности

Напряжение переменного трёхфазного тока

Параметры: U1ГТ120/60; ШГТ120/60;

тт20/60

от 23 до 276 В

±0,2 % приведенной к НЗ (где НЗ - номинальное значение Un = 230 В)

Частота переменного трёхфазного тока Параметр: F ГТ/ГСО

от 320 до 480 Гц

±0,04 % приведенной к НЗ (где НЗ - номинальное значение Fn = 400 Гц)

Таблица 13 - ИК силы переменного электрического тока, количество 3

Наименование ИК (измеряемого параметра)	Диапазон измерений	Пределы допускаемой погрешности
Сила переменного трёхфазного тока Параметры: ПГТ120/60; ПГТ120/60; ВГТ120/60	от 0 до 800 А	±1,0 % приведенной к НЗ (где НЗ - номинальное значение Ipn = 500 A)

Таблица 14 - ИК напряжения постоянного электрического тока, количество 2

Наименование ИК (измеряемого параметра)	Диапазон измерений	Пределы допускаемой погрешности
Напряжение постоянного тока Параметры: UГС18-В; UГС18-Н	от 0 до 30 В	±1,0 % приведенной к ДИ

Таблица 15 - ИК силы постоянного электрического тока, количество 3

Наименование ИК (измеряемого параметра)	Диапазон измерений	Пределы допускаемой погрешности
Сила постоянного тока Параметры: IГС18-В; IГС18-Н	от 0 до 1,5 кА	±2,0 % приведенной к ДИ
Сила постоянного тока Параметр: h ГТ120/60	от 0 до 11,5 А	±2,0 % приведенной к ДИ

Таблица 16 - Основные технические характеристики

Технические характеристики АИИС АСИД -ПК 06/02 НК12 приведены в таблице 16.

Наименование характеристики	Значение
Параметры электрического питания:
- напряжение переменного тока, В	220±22
- частота переменного тока, Гц	50±0,2
- потребляемая мощность, ВА, не более	2500
Габаритные размеры составных частей средства измерений, мм, (высотахширинахглубина) или (диаметр x длина/высота), не более:
- АРМ оператора системы (интегрировано в стендовый пульт управления) в составе:
- ЖК монитор LED Samsung S27F358FWI	625x464x245
- принтер HP ColorLaserJet CP5225n	599x545x338
- клавиатура Logitech Y-U0009	155x450x23.5
- манипулятор «мышь» M-U0026	113x62x38
- сетевой USB удлинитель ICRON USB 2.0 Ranger 2304	26x100x76
- стойка ИВК	2120x800x600
- шкаф 1111 (датчиков) давления ШкДД	1000x650x300
- шкаф 1111 напряжения постоянного тока ШкДПТ	500x400x220
- блок преобразования сигналов БП -РУД/ДС 01М	225x145x55
- блок электронный БЭ-40-4М-01-5 аппаратуры измерения роторных вибраций ИВ-Д-CФ-3М-5	200x455x362
- вибропреобразователь МВ-43-5Б/0,35	60x40x37
- прибор измерения показателей электрической энергии РМ130 PLUS	114x114x109
- датчик тока LA 305-S/SP1	73,4x86x58,4
- датчик тока LTC 1000-SF/SP21	130x100x82
- датчик тока LA 25 -NP/SP44	29,2x26x19,8
- преобразователь расхода турбинный ТПР 12-2-1	95x100x47,3
- преобразователь расхода турбинный ТПР 15-3-1	125x100x130
- датчик тахометров ДТ -1М	75x132x62
- датчик тахометров ДТ -5М	75x132x62
- датчик тахометров ДТЭ -2	82x136x150
- датчик давления DMP 331	0 35x99 (108)
- датчик давления DMP 333	0 35x99 (108)
- термопара ТСЗ	010x126
- приёмник П-77 вар. 2 (термосопротивление)	022x145
- датчик ДС-5	110x70x75
- датчик УПРТ -2	80x60x60
Масса составных частей, кг, не более:
- АРМ оператора системы (интегрировано в стендовый пульт управления) в составе:
- ЖК монитор LED Samsung S27F358FWI	4,5
- принтер HP ColorLaserJet CP5225n	24,1
- клавиатура Logitech Y-U0009	0,55
- манипулятор «мышь» M-U0026	0,09
- сетевой USB удлинитель ICRON USB 2.0 Ranger 2304	0,18
- стойка ИВК	82,0
- шкаф 1111 (датчиков) давления ШкДД	63,0
- шкаф 1111 напряжения постоянного тока ШкДПТ	11,5
- блок преобразования сигналов БП -РУД/ДС 01М	1,2

Наименование характеристики	Значение
- блок электронный БЭ-40-4М-01-5 аппаратуры измерения ротор	15 0
ных вибраций ИВ-Д-СФ-3М-5	15,0
- вибропреобразователь МВ-43-5Б/0,35	0,15
- прибор измерения показателей электрической энергии РМ130	Г) 7
PLUS	0, 7
- датчик тока LA 305-S/SP1	0,12
- датчик тока LTC 1000-SF/SP21	0,15
- датчик тока LA 25 -NP/SP44	0,02
- преобразователь расхода турбинный ТПР12 -2-1	1,8
- преобразователь расхода турбинный ТПР15 -3-1	3,0
- датчик тахометров ДТ -1М	1,2
- датчик тахометров ДТ -5М	1,2
- датчик тахометров ДТЭ -2	1,3
- датчик давления DMP 331	0,14
- датчик давления DMP 333	0,14
- термопара ТСЗ	0,25
- приёмник П-77 вар. 2 (термосопротивление)	0,15
- датчик ДС-5	0,1
- датчик УПРТ -2	0,08
Условия эксплуатации:
В испытательном боксе:
- температура воздуха, °С (К)	от -50 до +50
	(от 223 до 313)
- относительная влажность воздуха при температуре 25 °С, %	от 30 до 80
- атмосферное давление, мм рт. ст. (кПа)	от 700 до 840
	(от 93,33 до 111,99)
В помещении пультовой:
- температура воздуха, °С (К)	от +15 до +30
	(от 258 до 303)
- относительная влажность воздуха при температуре 25 °С, %	от 30 до 60
- атмосферное давление, мм рт. ст. (кПа)	от 700 до 840
	(от 93,33 до 111,99)
Средняя наработка на отказ, ч	4000
Срок службы, лет, не менее	10

Знак утверждения типа

наносится на лицевую панель стойки ИВК (рисунок 1) в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 17 - Комплектность АИИС

Наименование	Обозначение	Кол-во
Система информационно-измерительная автоматизированная в комплекте:	АСИД -ПК 06/02 НК12	1шт.
АРМ оператора системы		1шт.
ЖК монитор LED	Samsung S27F358FWI	1шт.
Принтер	HP ColorLaserJet CP5225n	1шт.
Клавиатура	Logitech Y-U0009	1шт.
Манипулятор «мышь»	M-U0026	1шт.
Сетевой USB удлинитель	ICRON USB 2.0 Ranger 2304	1шт.

Продолжение таблицы 17

Наименование	Обозначение	Кол-во
Стойка ИВК		1шт.
Промышленная ЭВМ	Advantix IPC-606792	1шт.
Плата аналогового ввода на 32 канала	PCI-1713	4шт.
4-х портовая плата на RS-232/422/485 интерфейсы	РС1-1612	1шт.
Стабилизированный источник питания	DR-4524	4шт.
Источник бесперебойного сетевого питания	PR1500ELCDRT2U	1шт.
Преобразователь интерфейса RS485-USB	ОВЕН АС4	1шт.
Сетевой USB удлинитель	ICRON USB 2.0 Ranger 2304	1шт.
Коммутатор	TR LINK TL-SG1016DE	1шт.
Клеммный адаптер с соединителем DB -37	ADAM-3937	4шт.
Кабель экранированный с 37-контактными соединителями	PCL-10137	4шт.
Преобразователь аналоговых сигналов (рег. № 64283-16)	D1052D	1шт.
Преобразователь для частотных сигналов (рег. № 64283-16)	D1060S	6шт.
Преобразователь для датчиков температуры (рег. № 64283-16)	D1072D	11 шт.
Датчик абсолютного давления BDSensers (рег. № 56795-14)	DMP 331i 111-9999(700...840 мм рт. ct.)-3-B-100-645-1-11R	1шт.
Шкаф датчиков давления ШкДД		1шт.
Датчик избыточного давления/разрежения BDSensers (рег. № 56795-14)	DMP 331 110-9999 (-0,3...0,3 кгс/см2)-4-2-100-600-1 -026	1шт.
Датчик избыточного давления BDSensers (рег. № 56795-14)	DMP 331 110-9999 (0.0,25 кгс/см2)-4-2-100-600-1 -00R	3 шт.
Датчик избыточного давления BDSensers (рег. № 56795-14)	DMP 331 110-9999 (0.1,6 кгс/см2)-4-2-100-600-1 -00R	1шт.
Датчик избыточного давления BDSensers (рег. № 56795-14)	DMP 331 110-9999 (0.4 кгс/см2)-4-2-100-600-1 -00R	4шт.
Датчик избыточного давления BDSensers (рег. № 56795-14)	DMP 331 110-9999 (0.6 кгс/см2)-4-2-100-600-1 -00R	13 шт.
Датчик избыточного давления BDSensers (рег. № 56795-14)	DMP 331 110-9999 (0.10 кгс/см2)-4-2-100-600-1 -00R	3 шт.
Датчик избыточного давления BDSensers (рег. № 56795-14)	DMP 331 110-9999 (0.25 кгс/см2)-4-2-100-600-1 -00R	1шт.
Датчик избыточного давления BDSensers (рег. № 56795-14)	DMP 331 110-9999 (0.40 кгс/см2)-4-2-100-600-1 -00R	1шт.
Датчик избыточного давления BDSensers (рег. № 56795-14)	DMP 333 130-9999 (0. 60 кгс/см2)-4-2-100-600-1 -00R	1шт.
Датчик избыточного давления BDSensers (рег. № 56795-14)	DMP 333 130-9999 (0. 100 кгс/см2)-4-2-100-600-1-00R	5 шт.
Датчик избыточного давления BDSensers (рег. № 56795-14)	DMP 333 130-9999 (0. 160 кгс/см2)-4-2-100-600-5-00R	3 шт.
Датчик абсолютного давления BDSensers (рег. № 56795-14)	DMP 331i 111- 9999(100.900 мм рт. ct.)-3-B-100-645-1-11R	1шт.
Шкаф 1111 напряжения постоянного тока ШкДПТ		1шт.
Датчик напряжения (рег. № 57088-14)	CV 3-100/SP3	2шт.
Источник питания	KAM3015D	2шт.

Наименование	Обозначение	Кол-во
Аппаратура измерения роторных вибрации ИВ-Д-СФ-3М-5 (рег. № 44044-10) в составе:		1шт.
Блок электронный	БЭ-40-4М5	1шт.
Вибропреобраз ователь	МВ-43-5Б/0,35	4шт.
Прибор измерения показателей электрической энергии РМ130 PLUS (рег. № 58210-14)	РМ130 PLUS	1шт.
Датчик тока (рег. № 57086-14)	LA 305-S/SP1	3 шт.
Датчик тока (рег. № 57086-14)	LTC 1000-SF/SP21	2шт.
Датчик тока (рег. № 57086-14)	LA 25-NP/SP44	1шт.
Преобразователь расхода турбинный (рег. № 8326-90)	ТПР12-2-1	1шт.
Преобразователь расхода турбинный (рег. № 8326-90)	ТПР15-3-1	1шт.
Датчик тахометров	ДТ-1М	1шт.
Датчик тахометров	ДТ-5М	1шт.
Датчик тахометров	ДТЭ-2	2шт.
Датчик избыточного давления BDSensers (рег. № 56795-14)	DMP 331 110-9999 (0...4 кгс/см2)-4-2-100-600-1 -00R	1шт.
Датчик избыточного давления BDSensers (рег. № 56795-14)	DMP333 130-9999 (0 ... 160 кгс/см2) -4-2-100-600-5-00R	1шт.
Термопара	ТСЗ	5 шт.
Приёмник (термосопротивление)	П-77 вар. 2	11 шт.
Датчик	ДС-5	1шт.
Датчик	УПРТ -2	1шт.
Программное обеспечение на DVD -диске		1шт.
Руководство по эксплуатации	АСИД-ПК. 7512619.006.02 РЭ	1экз.
Формуляр	АСИД-ПК. 7512619.006.02 ФО	1экз.
Методика поверки	АСИД-ПК. 7512619.006.02 МП	1экз.

Сведения о методах измерений

приведены в разделе 1 руководства по эксплуатации АСИД -ПК.7512619.006.02 РЭ.

Нормативные документы, устанавливающие требования к системе информационноизмерительной автоматизированной АСИД-ПК 06/02 НК12

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Приказ Федерального агентства по техническому регулированию и метрологии от 31 января 2019 г. № 3457 "Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы"

Приказ Федерального агентства по техническому регулированию и метрологии от

29 мая 2018 г. N 1053 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2109 Гц»

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. N 256 "Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости"

Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 10-16 до 100 А»

Приказ Федерального агентства по техническому регулированию и метрологии от

30 декабря 2019 г. № 3456 "Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока"

Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»

ОСТ 1 01021-93. Стенды испытательные авиационных газотурбинных двигателей. Общие требования
