| Номер в госреестре | 80922-21 |
| Наименование СИ | Стандарты частоты и времени рубидиевые |
| Обозначение типа СИ | Ч1-1017 |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "ГНОМОН" (ООО "НПП "ГНОМОН"), г. Нижний Новгород, бульвар Академика Королева Б.А., д. 8, П5 |
| Год регистрации | 2021 |
| Срок свидетельства | 24.02.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Стандарты частоты и времени рубидиевые Ч1 -1017 (далее стандарты) предназначены для формирования высокостабильных синусоидальных сигналов с частотами 10 МГц, 5 МГц,
1 МГц и импульсного сигнала с периодом следования импульсов 1 с.
Принцип действия стандартов основан на автоматической подстройке частоты (АПЧ) кварцевого генератора к значению частоты, определяемому атомной линией двойного радиооп-тического резонанса квантового дискриминатора частоты на парах изотопа щелочного металла Rb87.
Конструктивно приборы выполнены в стандартном корпусе с типоразмером 248^98x190 мм в настольном варианте исполнения. Внешний вид и конструкция стандартов одинаковы для всех модификаций прибора. Модификации стандартов отличаются набором устанавливаемых устройств и количеством выходов сигналов. Приборы имеют в своём составе базовый набор устройств, включающий рубидиевый опорный генератор, модуль питания и плату индикации, установленные в корпусе прибора. К устанавливаемым устройствам относятся формирователи синусоидальных сигналов с частотами 5 МГц, 10 МГц, 1 МГц и приёмник ГНСС. Электрическое соединение составных частей приборов и съёмных модулей осуществляется через объединительную плату.
Стандарт частоты и времени рубидиевый Ч1-1017 состоит из:
- рубидиевый опорный генератор российского производства
- приёмник глобальных навигационных спутниковых систем ГЛОНАСС( GPS) - опции Ч1-1017/1 и Ч1-1017/3;
- формирователи синусоидальных сигналов с частотами 1 МГц, 5 МГц, 10 МГц с общим количеством выходов до 10;
- формирователь импульсного выходного сигнала с частотой 1 Гц;
- вход для импульсного сигнала с частотой 1 Гц для работы с внешним приёмником ГНСС или эталоном частоты и времени;
- встроенный интерфейс RS232;
- программное обеспечение для работы с внешним ПК;.
- адаптер питания 220 (переменное)/24 (постоянное) В;
Стандарт выпускается в четырех модификациях: Ч1-1017, Ч1-1017/1, Ч1-1017/2, Ч1-1017/3, которые отличаются только количеством выходов синусоидальных сигналов и наличием (отсутствием) встроенного приемника ГНСС. Выход с частотой 1 МГц может быть установлен на задней панели вместо одного выхода 10 МГц опционально.
Таблица 1 - Модификации стандарта
| Опция | Встроенные устройства, количество выходов сигналов | Расположение ВЧ разъёмов | ||||
| Приёмник ГНСС | 10 МГц | 5 МГц | 1 Гц | 1 МГц | ||
| Ч1-1017 | нет | 1 | 1 | 1 | нет | Передняя панель |
| нет | нет | нет | да/нет | Задняя панель | ||
| Ч1-1017/1 | да | 1 | 1 | 1 | нет | Передняя панель |
| нет | нет | нет | да/нет | Задняя панель | ||
| Ч1-1017/2 | нет | 1 | 1 | 1 | нет | Передняя панель |
| 6 | 2 | нет | да/нет | Задняя панель | ||
| Ч1-1017/3 | да | 1 | 1 | 1 | нет | Передняя панель |
| 6 | 2 | нет | да/нет | Задняя панель | ||
Стандарты обеспечивают:
- формирование шкалы времени, синхронизованной с UTC(SU);
- функцию «дисциплинированного» РСЧ;
- контроль частоты и состояния встроенного опорного генератора и установки встроенного приёмника ГНСС при работе с внешним ПК.
Встроенная система диагностики приборов позволяет оперативно определять работоспособность и состояние основных устройств прибора, при помощи светодиодных индикаторов, расположенных на передней панели прибора.
По условиям эксплуатации стандарты частоты и времени рубидиевые Ч1 -1017 удовлетворяют требованиям, предъявляемым к аппаратуре по группе 3 ГОСТ 22261-94 с диапазоном рабочих температур от плюс 5 до плюс 40 °С.
Общий вид стандартов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2.

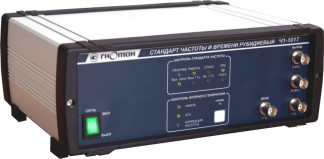

Рисунок 1 - Общий вид стандартов частоты и времени рубидиевых Ч1-1017
| Место пломбирования от не- | Место нанесения знака | |
| санкционированного доступа | поверки |
Стандарты не имеют устанавливаемого (загружаемого) программного обеспечения. Программа работы приборов, включая метрологически значимую её часть, хранится в постоянном запоминающем устройстве (ПЗУ). Запись информации в микросхемы осуществляется программатором ПЗУ на этапе изготовления приборов, после записи ПЗУ изменение его содержимого невозможно.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Наименование ПО | Идентификационные данные (признаки) | Значения |
| Файл-образ ПЗУ СЧ (синтезатор частоты) | Идентификационное наименование ПО | Яи.ТСАБ.509001-01 91 19 |
| Номер версии (идентификационный номер) ПО | не ниже 3.0 | |
| Цифровой идентификатор ПО | 0xDD7FD | |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | ksum | |
| Файл-образ ПЛИС СЧ (синтезатор частоты) | Идентификационное наименование ПО | ЯИ.ТСАБ.509001-01 91 20 |
| Номер версии (идентификационный номер) ПО | не ниже 2.0 | |
| Цифровой идентификатор ПО | 0xB7D7C | |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | ksum | |
| Файл-образ ПЗУ ИВИ (измеритель временных интервалов) | Идентификационное наименование ПО | ЯИ.ТСАБ.509001-01 91 21 |
| Номер версии (идентификационный номер) ПО | не ниже 4.0 | |
| Цифровой идентификатор ПО | 0x815F7 | |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | ksum | |
| Файл-образ ПЛИС ИВИ (измеритель временных интервалов) | Идентификационное наименование ПО | ЯИ.ТСАБ.509001-01 91 22 |
| Номер версии (идентификационный номер) ПО | не ниже 2.0 | |
| Цифровой идентификатор ПО | 0xE2E9A | |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | ksum | |
| Файл-образ ПЗУ Блокиратор 1 с | Идентификационное наименование ПО | ЯИ.ТСАБ.509001-01 91 23 |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 | |
| Цифровой идентификатор ПО | 0x15CF6 | |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | ksum | |
| Файл-образ ПЛИС Умножитель частоты | Идентификационное наименование ПО | ЯИ.ТСАБ.509001-01 91 04 |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 | |
| Цифровой идентификатор ПО | 0x186443 | |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | ksum |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные значения частот выходных сигналов: Гц МГц | 1 1; 5; 10 |
| Наименование характеристики | Значение |
| Среднеквадратическое значение напряжения синусоидальных выходных сигналов с частотами 10 МГц, 5 МГц, 1 МГц на нагрузке (50 ± 2) Ом, В | 1±0,2 |
| Амплитуда импульсов выходного сигнала с периодом следования импульсов 1 с (1 Гц) на нагрузке (50 ± 2) Ом, В, не менее - полярность импульса - длительность импульса, мкс - длительность фронта импульсов, нс, не более | 2,5 положительная от 10 до 50 30 |
| Пределы допускаемой относительной погрешности по частоте выходных сигналов с частотами 10 МГц, 5 МГц, 1 МГц: - при выпуске из поверки - на интервале времени между поверками 1 год | ±3 10-11 ±5 10-10 |
| Предел допускаемой относительной погрешности воспроизведения частоты от включения к включению | 210-11 |
| Пределы допускаемого среднего систематического относительного изменения частоты выходных сигналов с частотами 10 МГц, 5 МГц, 1 МГц в автономном режиме работы за 1 сут | ±2-10-12 |
| Пределы относительной погрешности по частоте выходных сигналов с частотами 10 МГц, 5 МГц, 1 МГц за время наблюдения 1 сут при работе в режиме непрерывной синхронизации по сигналам глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS; | ±5-10-12 |
| Среднее квадратическое относительное двухвыборочное отклонение частоты выходных сигналов с частотами 10 МГц, 5 МГц, 1 МГц, не более: - за время измерения 1 с - за время измерения 10 с - за время измерения 100 с - за время измерения 1 сут | 210-11 8 10-12 3 10-12 3 10-12 |
| Пределы допускаемой дополнительной относительной погрешности по частоте выходных сигналов с частотами 10 МГц, 5 МГц, 1 МГц в автономном режиме работы стандарта при изменении окружающей температуры на 1 °С в диапазоне рабочих температур от 5 до 40 °С (ТКЧ) | ±3 10-12 |
| Пределы допускаемой погрешности привязки шкалы времени на выходе 1 Гц стандартов Ч1-1017/1 и Ч1-1017/3 относительно шкалы времени UTC(SU) в режиме непрерывной синхронизации по сигналам ГНСС ГЛОНАСС и GPS после 6 ч прогрева и ручной синхронизации шкалы времени, мкс | ±1 |
| Ослабление гармонических составляющих в выходном сигнале 10 МГц, 5 МГц и 1 МГц, дБ, не менее | 30 |
| Спектральная плотность мощности фазовых шумов в одной боковой полосе спектра выходного сигнала 10 МГц, дБ/Гц, не более: - при отстройке от несущей на (110±3) Гц - при отстройке от несущей на 1 кГц - при отстройке от несущей на 10 кГц | минус 130 минус 140 минус 145 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106,7 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры питания от источника постоянного тока: - напряжение, В - ток, А, не более | от 22 до 28; 1,5 |
| Наименование характеристики | Значение |
| Параметры питания от сети переменного тока (через адаптер напряжения): | |
| - напряжение питания сети, В | 220±22 |
| - частота, Гц | 50±0,5 |
| Средняя мощность, потребляемая приборами от сети переменного тока (от источника постоянного тока), ВА (Вт), не более: | |
| - в режиме прогрева | 30 |
| - в установившемся режиме | 25 |
| Время прогрева, мин, не более: - для обеспечения относительной погрешности измеренного значения | |
| частоты стандарта ±110-9 | 30 |
| - для обеспечения относительной погрешности измеренного значения | |
| частоты стандарта ±5 10-11 | 120 |
| Габаритные размеры, мм, не более | |
| - высота | 98 |
| - ширина | 248 |
| - длина | 190 |
| Масса, кг, не более | 2,7 |
| Рабочие условия эксплуатации: | |
| - температура окружающей среды, °С | от +5 до +40; |
| - относительная влажность при температуре воздуха 25 °С, % | до 90; |
| - атмосферное давление, кПа | от 70 до 106,7 |
наносится типографским способом (в верхнем правом углу) на титульный лист Руководства по эксплуатации ТСАБ.411653.010 РЭ и на лицевую панель стандартов способом печати на самоклеющейся пленке.
Таблица 5
| Наименование, тип | Обозначение | Количество |
| Стандарт частоты и времени рубидиевый Ч1-1017 | ТСАБ.411653.010 | 1 шт. |
| Адаптер питания 220В/24В; 1,5А | - | 1 шт. |
| Кабель соединительный | ТСАБ.685671.011 | 1 шт. |
| Вставка плавкая ВП2Б-1В ЗА 250В | 0Ю0.481.005 ТУ | 2 шт. |
| Розетка с кожухом РС4ТВ | АВ0.364.047 ТУ | 1 шт. |
| Антенно-усилительное устройство: ГЛОНАС L1 (от 1598,0625 до 1605,375 МГц); GPS L1 (1575,42 МГц), длина кабеля от 3-х до 5 м (для Ч1-1017/1 и Ч1 -1017/3) | - | 1 шт. |
| Компакт диск с программным обеспечением приёмника ГНСС (для Ч1-1017/1 и Ч1 -1017/3) | - | 1 шт. |
| Руководство по эксплуатации | ТСАБ.411653.010 РЭ | 1 экз. |
| Формуляр | ТСАБ.411653.010 ФО | 1 экз. |
| Упаковка | ТСАБ. 305646.001 | 1 шт. |
ТСАБ.411653.010 РЭ «Стандарты частоты и времени рубидиевые Ч1 -1017. Руководство по эксплуатации» раздел 6 «Порядок работы».
Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Росстандарта от 31.07.2018 г. № 1621.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования».
ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств».
ТСАБ.411653.010ТУ Стандарты частоты и времени рубидиевые Ч1-1017. Технические
условия.
