| Номер в госреестре | 80923-21 |
| Наименование СИ | Магнитометр вибрационный |
| Обозначение типа СИ | 8604 |
| Изготовитель | Lake Shore Cryotronics, США. Адрес: 575 McCorkle Blvd., Westerville, Ohio 43082-8888, США |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Магнитометр вибрационный 8604 (далее - магнитометр) предназначен для измерений намагниченности, а также кривых намагничивания (размагничивания) и петель магнитного гистерезиса образцов магнитных материалов в разомкнутой магнитной цепи.
Принцип действия магнитометра основан на явлении электромагнитной индукции. Образец, укрепленный на штоке, приводится в колебательное движение в системе четырех измерительных катушек. Измерительные катушки расположены на полюсах электромагнита, который является источником магнитного поля. Возвратно-поступательное движение образца приводит к изменению магнитного потока, пронизывающего измерительные катушки, и возникновению в них электродвижущей силы, пропорциональной намагниченности образца. Сигнал с измерительных катушек поступает на вход синхронного детектора для выделения полезного сигнала на частоте возвратно-поступательного движения образца с последующим расчётом магнитных характеристик.
Магнитометр состоит из электромагнита с основанием, управляемого источника питания электромагнита с системой охлаждения, системы движения образца, приборной консоли (контроллер VSM модели 737, усилитель модели 142, опционный регулятор температуры модели 336), криостата, высокотемпературной печи, персонального компьютера. Управление средствами измерений и вспомогательным оборудованием магнитометра осуществляется посредством персонального компьютера со специальным программным обеспечением «8600 Series Magnetometer», работающим в среде Windows.
Магнитное поле создается в межполюсном зазоре электромагнита электрическим током, протекающем по его намагничивающим катушкам. Напряженность магнитного поля измеряется посредством датчика Холла, смонтированного вблизи одного из полюсов электромагнита.
Сигнал с обмоток измерительных катушек и сигнал с датчика Холла поступают на компьютер. По окончании измерительного процесса на экран компьютера выводится график петли гистерезиса, цифровые значения измеренных результатов автоматически сохраняются в формате . csv.
В состав магнитометра также входит высокотемпературная печь и криостат.

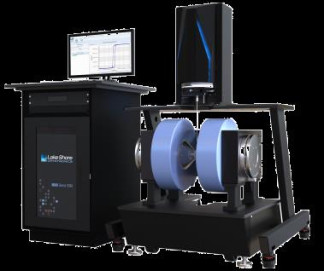

Общий вид магнитометра представлен на рисунке 1 .
Программное обеспечение (ПО) предназначено для управления процессом измерений, обработки информации, для визуального отображения и хранения результатов измерений.
Уровень защиты ПО «Средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 8600 Series Magnetometer |
| Номер версии (идентификационный номер) ПО | V 1.3 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон показаний магнитного момента, Ам2 (Гссм3) | от 25 10-9 до 103 (от 25 10-6 до 1106) |
| Диапазон измерений намагниченности, кА/м | от 130 до 155 |
| Пределы допускаемой относительной погрешности измерений намагниченности, % | ± 6,0 |
| 1 | 2 |
| Максимальная напряженность магнитного поля, создаваемого электромагнитом со стандартными полюсными наконечниками, кА/м (кЭ) не менее: - в зазоре № 1 | 2070 (26,1) |
| - в зазоре № 2 | 1886 (23,7) |
| - в зазоре № 3 | 1550 (19,6) |
| - в зазоре № 5 | 1225 (15,4) |
| Пределы допускаемой относительной погрешности установки напряженности постоянного магнитного поля, %: - в зазорах № 2, № 3 | ± 3,5 |
| - в зазорах № 1, № 5 | ± 5,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (приборная консоль, блок питания электромагнита, блок электроники, компьютер), мм, не более: - длина | 790 |
| - ширина | 770 |
| - высота | 1600 |
| Габаритные размеры (электромагнит с основанием, головка и рама вибрационного магнитометра), мм, не более: - длина | 840 |
| - ширина | 820 |
| - высота | 1400 |
| Масса магнитометра, кг, не более | 800 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от +15 до +28 |
| - относительная влажность воздуха, %, не более | 80 |
| Параметры электрического питания: - напряжение переменного тока, В | 380 ± 38 |
| - частота переменного тока, Гц | 50 ± 5 |
| Интервал рабочих температур, К: - с использованием криостата | от 4,2 до 450 |
| - с использованием высокотемпературной печки | от 308 до 1273 |
| Масса измеряемого образца, г, не более | 10 |
наносится на титульный лист паспорта типографским способом или методом наклейки. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Магнитометр вибрационный в составе: - электромагнит с основанием - источник питания электромагнита - система охлаждения - система движения образца | 8604 | 1 шт. |
| 1 | 2 | 3 |
| - приборная консоль - криостат - высокотемпературная печь | ||
| Персональный компьютер с ПО | ПК | 1 шт. |
| Инструкция по эксплуатации Магнитометр вибрационный 8604 | ИЭ | 1 экз. |
| Паспорт Магнитометр вибрационный 8604 | MCSA13HW-07-2020 ПС | 1 экз. |
| ГСИ. Магнитометр вибрационный 8604. Методика поверки | МП 123-261-2020 | 1 экз. |
| Описание типа Магнитометр вибрационный 8604 | ОТ | 1 экз. |
приведены в разделе 4 «Эксплуатация» инструкции по эксплуатации магнитометра.
Нормативные документы, устанавливающие требования к магнитометру вибрационному 8604
ГОСТ 8.030-2013 ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
