Штангенциркули Holex, 80932-21

Штангенциркули Holex (далее - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров изделий, а также для измерений глубины.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	80932-21
Наименование СИ	Штангенциркули
Обозначение типа СИ	Holex
Изготовитель	Компания Hoffmann GmbH Qualitätswerkzeuge, Германия. Адрес: Haberlandstraße 55 D-81241 München-Germany
Год регистрации	2021
Срок свидетельства	24.02.2026
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия штангенциркулей основан на считывании либо с основной шкалы и вспомогательного нониуса, либо с экрана цифрового отсчетного устройства значения перемещения рамки, соответствующего измеряемому размеру.

Штангенциркули с отсчетом по нониусу состоят из штанги, рамки с нониусом, зажимающего элемента либо быстродействующего зажима, измерительных губок, глубиномера (исполнения ТТТЦ -I, ТТТЦ-Т с цилиндрическим глубиномером, ШЦ -I с быстродействующим зажимом, ШЦ -I без параллакса).

Штангенциркули с цифровым отсчетным устройством состоят из штанги, рамки с цифровым отчетным устройством, зажимающего элемента (у исполнения ШЦЦ с двумя подвижными губками два зажимающих элемента), измерительных губок, глубиномера (исполнение ШЦЦ-I). На рамке с цифровым отсчетным устройством находятся кнопки включения/выключения штангенциркуля (OFF/ON), установки нуля (ZERO). Питание штангенциркуля с цифровым отсчетным устройством осуществляется от встроенного источника питания.

Штангенциркули выпускаются в следующих исполнениях, которые отличаются конструкцией, метрологическими и техническими характеристиками согласно таблицам 1 -3:

- ШЦ-I (Рисунок 1);

- ТТТЦ-Т с цилиндрическим глубиномером (Рисунок 2);

- ТТТЦ-Т с быстродействующим зажимом (Рисунок 3);

- ШЦ-I без параллакса (Рисунок 4);

- ШЦ для измерений пазов (Рисунок 5);

- ШЦ-II (Рисунок 6);

- ШЦ-III (Рисунок 7);

- ШЦЦ-I (Рисунок 8);

- ШЦЦ-II (Рисунок 9);

- ШЦЦ с двумя подвижными губками (Рисунок 10).

Общий вид штангенциркулей представлен на рисунках 1 -10.

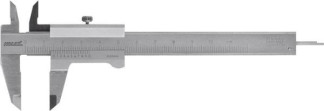

Рисунок 1 - Общий вид штангенциркулей исполнения ТТТЦ -I

Рисунок 10 - Общий вид штангенциркулей исполнения ШЦЦ с двумя подвижными

губками

Пломбирование штангенциркулей не предусмотрено.

Программное обеспечение

Штангенциркули с цифровым отсчетным устройством имеют встроенное программное обеспечение, которое записывается в энергонезависимую память штангенциркуля при выпуске из производства и не может быть изменено в процессе эксплуатации. Идентификация ПО не предусмотрена. Конструкция средства измерений (СИ) исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Метрологические характеристики

Исполнение	Диапазон измерений, мм*	Пределы допускаемой абсолютной погрешности при измерении наружных и внутренних размеров, мм	Пределы допускаемой абсолютной погрешности при измерении глубины, равной 20 мм, мм	Цена единицы наименьшего разряда цифрового отсчетного устройства/ цена деления нониуса, мм
ТТТЦ-I	от 0 до 100	±0,05	±0,05	0,05
	от 0 до 150	±0,05
	от 0 до 200	±0,05
	от 0 до 300	±0,05
ТТТЦ -I с цилиндрическим глубиномером	от 0 до 150	±0,03	±0,03	0,02
ТТТЦ-I с быстродействующим зажимом	от 0 до 150	±0,05	±0,05	0,05
ТТТЦ-I без параллакса	от 0 до 150	±0,05	±0,05
ЩЦ для измерений пазов	от 10 до 160	±0,10**	-
ЩЦ для измерений пазов	от 26 до 200	±0,10**	-
TTTTT-II	от 0 до 200	±0,05	-
	от 0 до 300	±0,05
	от 0 до 500	±0,10
	от 0 до 750	±0,10
	от 0 до 1000	±0,15
TTTTT-III	от 0 до 500	±0,10	-
	от 0 до 800	±0,10
	от 0 до 1000	±0,15
TTTTTTT-I	от 0 до 150	±0,03	±0,03	0,01
TTTTTTT-II	от 0 до 300	±0,04	-
	от 0 до 500	±0,06
	от 0 до 750	±0,07
ТТТЦЦ с двумя подвижными губками	от 0 до 1000	±0,06	-
	от 0 до 1500	±0,10
	от 0 до 2000	±0,13
	от 0 до 3000	±0,25
* Нижняя граница диапазона измерений установлена для наружных размеров. Для внутренних размеров нижняя граница диапазона измерений равна 10 мм (кроме исполнения ТТТЦ для измерений пазов. Для исполнений ТТТЦ-II, ТТТЦ-ЛТ, ТТТЦЦ-ТТ и ТТТТЩ с двумя подвижными губками нижняя граница диапазона измерений равна g, где g - размер сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями) ** Пределы допускаемой абсолютной погрешности при измерении внутренних размеров

Наименование характеристики	Значение для исполнений с верхним пределом измерений
	до 200 мм	до 300 мм	до 3000 мм
Параметр шероховатости Ra плоских и цилиндрических измерительных поверхностей, мкм, не более	0,32
Параметр шероховатости Ra измерительных поверхностей кромочных губок и плоских вспомогательных измерительных поверхностей, мкм, не более	0,63
Расстояние от верхней кромки края нониуса до поверхности шкалы штанги, мм, не более*	0,25
Усилие перемещения рамки по штанге, Н, не более	15	20	30
Отклонение от плоскостности и прямолинейности измерительных поверхностей губок на 100 мм длины измерительной поверхности, мм, не более	0,01
Отклонение от прямолинейности торца штанги, мм, не более**	0,01
Отклонение от параллельности плоских измерительных поверхностей губок для измерений наружных размеров на 100 мм длины измерительной поверхности, мм, не более	0,02
Отклонение от параллельности измерительных поверхностей губок для внутренних измерений, мм, не более***	0,01
Расстояние между измерительными поверхностями губок для внутренних измерений штангенциркулей, установленных на размер 10 мм, мм***	10±0,02
Допускаемое отклонение размера губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров от номинального значения, мм - при цене деления нониуса 0,02 мм и цене единицы наименьшего разряда цифрового отсчетного устройства 0,01 мм; - при цене деления нониуса 0,05 мм	±0,01 ±0,03
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более	от +15 до +25 80
Средний срок службы, лет, не менее	5
* Для штангенциркулей с отчетом по нониусу кроме исполнения ТТТЦ -I без параллакса Для штангенциркулей с глубиномером * Не распространяется на исполнение ШЦ для измерений пазов

Таблица 3 - Длина вылета губок, габаритные размеры и масса штангенциркулей

Исполнение	Диапазон измерений, мм	Длина вылета губок, мм, не менее*	Габаритные размеры: длинах ширинах высота, мм, не более	Масса, кг, не более
ТТТЦ-I	от 0 до 100	30/16/-	199x76x22	0,15
	от 0 до 150	40/16/-	277x122x25	0,18
	от 0 до 200	50/16/-	309x114x22	0,45
	от 0 до 300	64/16/-	422x132x30	0,80
ТТТЦ-I с цилиндрическим глубиномером	от 0 до 150	40/16/-	272x102x22	0,18
ТТТЦ-I с быстродействующим зажимом	от 0 до 150	40/16/-	274x112x43	0,36
ТТТЦ-I без параллакса	от 0 до 150	40/16/-	257x102x35	0,39
ТТТЦ для измерений пазов	от 10 до 160	25/3**	250x88x22	0,26
ТТТЦ для измерений пазов	от 26 до 200	60/7**	313x106x22	0,38
TTTTT-II	от 0 до 200	60/20/10	362x157x50	0,57
	от 0 до 300	90/35/10	460x272x32	1,42
	от 0 до 500	150/40/10	725x265x40	3,44
	от 0 до 750	150/50/15	1025x275x50	4,64
	от 0 до 1000	150/50/15	1240x280x40	6,60
TTTTT-III	от 0 до 500	150/-/15	730x300x60	2,80
	от 0 до 800	150/-/15	1030x280x45	5,60
	от 0 до 1000	200/-/15	1260x320x65	7,00
TTTTTTT-I	от 0 до 150	40/16/-	325x80x18	0,25
TTTTTTT-II	от 0 до 300	90/40/10	511x218x40	1,42
	от 0 до 500	150/40/10	725x267x48	2,88
	от 0 до 750	150/50/15	1050x260x50	4,60
ТТТЦЦ с двумя подвижными губками	от 0 до 1000	150/-/15	1340x340x60	2,00
	от 0 до 1500	150/-/15	1840x340x60	2,50
	от 0 до 2000	150/-/15	2350x340x60	3,00
	от 0 до 3000	150/-/15	3360x340x60	5,00
* Длина вылета губок с плоскими измерительными поверхностями для измерений наружных размеров/с кромочными измерительными поверхностями/с цилиндрическими измерительными поверхностями для измерений внутренних размеров ** Для исполнения ТЦ для измерений пазов указана длина вылета губок/длина измерительного наконечника

Знак утверждения типа

наносится на титульный лист «Руководства по эксплуатации» типографским способом. Комплектность средства измерений Т аблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Штангенциркуль		1 шт.
Элемент питания		1 * 1 шт.
Футляр		1 шт.
Руководство по эксплуатации		1 экз.
Методика поверки	МП 80-233-2020	-1 ** 1 экз.
* Для штангенциркулей с цифровым отсчетным устройством ** Поставляется один экземпляр в один адрес
