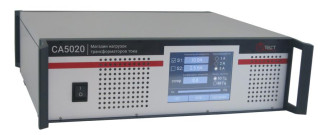

Магазины нагрузок трансформаторов тока СА5020, 80934-21

Идентификационные данные (признаки)

Значение

Идентификационные данные ПО

СА5020.Ьех

Версия ПО

не ниже 1.00

Цифровой идентификатор ПО

-

Наименование характеристики

Значение

Номинальные значения вторичного тока I2H, А

1; 2; 5

Диапазон воспроизведений значений мощности нагрузки, В- А

0

от 0,5 до 120

Диапазон значений коэффициента мощности еоБф, при которых воспроизводятся значения мощности нагрузки

от 0,5 до 1,0

Диапазоны вторичных токов I2, А, при которых обеспечивается воспроизведение значений нагрузки:

-    0 В-А и от 0,5 до 100 В-А;

-    от 100 до 120 В-А

от 0,01- I2H до 2,00- I2H от 0,01- I2H до 1,50- I2H

Пределы допускаемой абсолютной погрешности воспроизведений активной составляющей мощности нагрузки при Sh*^0, Вт

-    при I2H = 1 или 2 А

-    при I2H = 5 А в диапазоне Sh от 0,5 до 1 В-А

-    при I2H = 5 А в диапазоне Sh от 1,0 до 120 В-А

±0,03-Sh

±0,04-Sh

±0,03-Sh

Пределы допускаемой абсолютной погрешности воспроизведений реактивной составляющей мощности нагрузки при Sh*^0, вар

-    при I2H = 1 или 2 А

-    при I2H = 5 А в диапазоне Sh от 0,5 до 1 В-А

-    при I2H = 5 А в диапазоне Sh от 1,0 до 120 В-А

±0,03-Sh

±0,04-Sh

±0,03-Sh

Пределы допускаемой абсолютной погрешности воспроизведений полной мощности нагрузки при Sh*=0, мВ-А

-    при I2H = 1 А

-    при I2H = 2 А

-    при I2H = 5 А

±1,0

±4,0

±20,0

Номинальные значения частоты переменного тока, Гц

50 и 60

Нормальные условия применения:

-    температура окружающей среды, °С

-    относительная влажность, %

-    атмосферное давление, кПа

от 0 до +40 до 80 от 84 до 106

Примечание:

* где Sh - числовое значение устанавливаемой полной мощности нагрузки, В -А.

Наименование характеристики

Значение

Напряжение переменного тока, В

от 100 до 240

Частота переменного тока, Гц

50 или 60

Габаритные размеры (высота х ширина * глубина), мм, не более

150 * 465 * 460

Масса, кг, не более

15,5

Средний срок службы, лет

8

Средняя наработка на отказ, ч

9000

Наименование

Обозначение

Количество

Магазин нагрузок трансформаторов тока СА5020. Основной блок

СА5020.100

1 шт.

Кабель измерительный КИ

СА5020.200

1 шт.

Кабель питания

-

1 шт.

Кабель интерфейсный последовательного порта RS232

-

1 шт.

Сумка укладочная

S3U-19

1 шт.

Руководство по эксплуатации. Часть 1. Техническая эксплуатация

СА5020 РЭ

1 экз.

Паспорт

СА5020 ПС

1 экз.

Магазины нагрузок трансформаторов тока СА5020. Методика поверки

МП 206.1-108-2020

1 экз.

Сведения о методах измерений

приведены в разделе 5 руководства по эксплуатации

СА5020.000.000.000

РЭ Часть 1.
