| Номер в госреестре | 80949-21 |
| Наименование СИ | Стенды для измерений и регулировки углов установки колес и положения осей транспортных средств |
| Обозначение типа СИ | AXIS 10, AXIS 2000, AXIS 500, AXIS 50LM |
| Изготовитель | "HAWEKA AG", Германия |
| Год регистрации | 2021 |
| Срок свидетельства | 01.03.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Стенды для измерений и регулировки углов установки колес и положения осей транспортных средств AXIS 10, AXIS 2000, AXIS 500, AXIS 50LM (далее - стенды) для измерений углов установки управляемых и неуправляемых колес и положения осей любых типов автотранспортных средств и автобусов.
Стенды обеспечивают измерение следующих основных параметров подвески автомобиля:
- угла развала колес;
- угла индивидуального схождения колес;
- угла продольного наклона оси поворота управляемых колес автомобилей;
- угла поперечного наклона оси поворота управляемых колес автомобилей.
Действие стендов основано на измерении угловых параметров, определяющих положение колес автотранспортных средств, с помощью прецизионных датчиков и специальных измерительных узлов, и шкал.
За измерительную базу принимается осевая линия (ось симметрии рамы) автотранспортного средства, которая должна совпадать с вектором направления движения. Эта линия определяется с помощью самоцентрирующихся держателей и шкал-мишеней, которые подвешиваются за раму автомобиля, со стороны переднего и заднего бамперов автомобиля или стационарных шкал-мишеней, вмонтированных в пол или стены. Измерительные блоки стендов крепятся при помощи универсальных адаптеров на диски правого и левого колес выбранной оси, а лазерный луч проецируется на шкалы-мишени. Отраженный от шкал-мишеней сигнал поступает обратно в измерительные блоки, а затем передается на персональный компьютер для обработки и отображения результатов измерений.
Стенды конструктивно состоят из измерительных блоков, шкал-мишеней и комплекта вспомогательных устройств и приспособлений.
Измерительные блоки конструктивно выполнены в виде законченных модулей в корпусе специальной формы. Измерительные блоки содержат лазерную оптическую измерительную систему для измерений углов установки колес в горизонтальной плоскости (схождение колес) и электронные уровни - инклинометры - для измерений углов установки колес в вертикальной плоскости (развала, наклонов оси поворота колеса автомобиля).
Каждый измерительный блок имеет кнопочную панель для управления процессом измерений. Выпускается в 4-х модификациях:
- AXIS 10,
- AXIS 2000,
- AXIS 500,
- AXIS 50LM.
Выпускаемые модификации стендов отличаются друг от друга комплектностью поставки и применением, а именно:
AXIS 10 - предназначены для измерения углов установки колес легковых автомобилей;
AXIS 50LM - предназначены для измерения углов установки колес сельхозтехники;
AXIS 2000 и 500 - предназначены для измерения углов установки колес грузовых автомобилей.
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование стыка между деталями корпуса измерительных блоков.

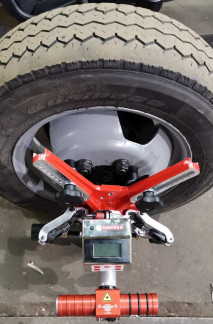

Общий вид стендов представлен на рисунках 1 и 2.
Программное обеспечение AXIS2000.exe Version VI.00.006. (далее - ПО), устанавливаемое на персональный компьютер, разработано специально для стендов и служит для управления их функциональными возможностями, а также для измерений и отображения результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077 -2014.
Идентификационные данные программного обеспечения приведены в таблице 1 Таблица 1 - Идентификационные данные программного обеспечения_
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | AXIS2000.exe Version V1.00.006. |
| Номер версии (идентификационный номер) ПО, не ниже | 1.00.006. |
| Цифровой идентификатор ПО | D45A9033 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
| Наименование характеристики | Значение |
| Диапазон измерений угла развала колес, ° | ±5 |
| Пределы допускаемой абсолютной погрешности измерений угла установки развала колес, ' | ±3 |
| Диапазон измерений угла индивидуального схождения колес, ° | ±6 |
| Пределы допускаемой абсолютной погрешности измерений угла установки индивидуального схождения колес в диапазоне, ' - в диапазоне измерений от -3° до +3° включ. - в диапазоне от -6° до -3° не включ. и св. +3° до +6° включ. | ±2 ±5 |
| Диапазон измерений угла продольного наклона оси поворота колеса, ° | ±18 |
| Пределы допускаемой абсолютной погрешности измерений угла продольного наклона оси поворота колеса, ' | ±5 |
| Диапазон измерений угла поперечного наклона оси поворота колеса, ° | ±18 |
| Пределы допускаемой абсолютной погрешности измерений угла поперечного наклона оси поворота колеса, ' | ±5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 220+22-зз 50±1 |
| Габаритные размеры блока лазерного излучения (ДхШхВ), мм, не более | 450x320x450 |
| Масса блока лазерного излучения, кг, не более | 7,5 |
| Диапазон рабочих температур, °С | от +10 до +35 |
наносится на титульный лист руководства по эксплуатации методом печати и наклейкой на панель измерительного блока.
Таблица 4 - Комплектность средства измерений модификации
| Наименование | Обозначение | Количество |
| Комплект измерительных блоков | - | 1 комплект |
| Комплект линеек и специальных шкал с арматурой | - | 1 комплект |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1экз. |
| Адаптер колесный | - | 2 шт. |
| Поворотная платформа | - | 2 шт. |
| Методика поверки | МП АПМ 119-18 | 1 экз. |
приведены в:
- разделах 5, 6, 7 «Стенды для измерений и регулировки углов установки колес и положения осей транспортных средств AXIS 10. Руководство по эксплуатации»;
- разделах 9, 10, 11 «Стенды для измерений и регулировки углов установки колес и положения осей транспортных средств AXIS 2000. Руководство по эксплуатации»;
- разделах 5, 6, 7 «Стенды для измерений и регулировки углов установки колес и положения осей транспортных средств AXIS 500. Руководство по эксплуатации»;
- разделах 5, 6, 7 «Стенды для измерений и регулировки углов установки колес и положения осей транспортных средств AXIS 50LM. Руководство по эксплуатации». Нормативные и технические документы, устанавливающие требования к стендам для измерений и регулировки углов установки колес и положения осей транспортных средств AXIS 10, AXIS 2000, AXIS 500, AXIS 50LM
Техническая документация «HAWEKA AG», Германия.
