| Номер в госреестре | 80978-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТГФМ |
| Изготовитель | Открытое акционерное общество высоковольтного оборудования "Электроаппарат" (ОАО ВО "Электроаппарат"), 199106, г. Санкт-Петербург, 24-я линия В.О., д. 3-7 |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТГФМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока одноступенчатые, с газовой изоляцией, представляют собой опорную конструкцию.
Трансформаторы тока состоят из металлического корпуса с мембраной, фарфоровой покрышки, блока вторичных обмоток в экране, основания, в котором имеются сигнализатор давления.
Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на основании и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Трансформаторы тока выпущены в следующих модификациях ТГФМ-22011* УХЛ1, ТГФМ-22011* УХЛ1*, ТГФМ-220Ш УХЛ1, ТГФМ-110Ш УХЛ1*, которые отличаются друг от друга значениями номинального первичного тока и номинального напряжения, климатическим исполнением.

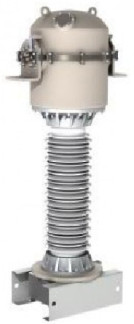

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
ТГФМ-220П* УХЛ1, ТГФМ-220П* УХЛ1*, ТГФМ-220Ш УХЛ1
ТГФМ-110ШУХЛ1’
Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа
отсутствует.
Таблица 1.1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация трансформатора | ТГФМ-220П* УХЛ1 | ТГФМ-220П* УХЛ1 |
| Заводской номер | 684, 687, 686, 688, 691, 692, 685, 690, 689, 567, 556, 558, 572, 562, 565, 566, 553, 555, 554, 571, 573, 559, 557, 564, 563, 560, 561, 1069, 1070, 1071, 1073, 1072, 1074 | 1023, 1025, 1024, 1091, 1090, 1093, 1121, 1088, 1094, 1146, 1145, 1120, 1085, 1081, 1026, 1084, 1082, 1028 |
| Номинальное напряжение, кВ | 220 | 220 |
| Номинальный первичный ток IiHom, А | 600 | 400 |
| Номинальный вторичный ток Ьном, А | 1 | 1 |
| Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 | 0,2S | 0,2S |
| Номинальная вторичная нагрузка, В-А | 2 | 2 |
| Номинальная частота fH0M, Гц | 50 | 50 |
| Наименование характеристики | Значение | |
| Модификация трансформатора | ТГФМ-22011* УХЛ1 | ТГФМ-22011* УХЛ1 |
| Заводской номер | 1092, 1095, 1087, 1089, 1017, 1018, 1470, 1144, 1027, 1086, 1022, 1083, 600, 593, 591, 590, 589, 599, 597, 595, 596, 1444, 601, 592, 604, 594, 603, 606, 598, 605 | 703, 702, 704, 693, 695, 694, 698, 696, 699, 701, 700, 697, 674, 706, 710, 707, 705, 708, 709 |
| Номинальное напряжение, кВ | 220 | 220 |
| Номинальный первичный ток Ьном, А | 200 | 100 |
| Номинальный вторичный ток Ьном, А | 1 | 1 |
| Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 | 0,2S | 0,2S |
| Номинальная вторичная нагрузка, В-А | 2 | 2 |
| Номинальная частота fHoM, Гц | 50 | 50 |
Таблица 1.3 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация трансформатора | ТГФМ-22011* УХЛ1* | ТГФМ-22011* УХЛ1* |
| Заводской номер | 1285, 1471, 1287, 1286, 1477, 1289 | 1278, 1279, 1472, 1275, 1276, 1274, 1026, 1025, 1018, 1019, 1023, 1017, 1021, 1020, 1015, 1034, 1037, 1038, 1036, 1035, 1033, 1027, 1029, 1028, 1030, 1032, 1031, 1016, 1022, 1024 |
| Номинальное напряжение, кВ | 220 | 220 |
| Номинальный первичный ток Ьном, А | 1000 | 600 |
| Номинальный вторичный ток Ьном, А | 1 | 1 |
| Класс точности вторичных обмоток для измерений и учета по ГОСТ 77462015 | 0,2S | 0,2S |
| Номинальная вторичная нагрузка, В-А | 2 | 2 |
| Номинальная частота fHoM, Гц | 50 | 50 |
| Наименование характеристики | Значение | ||
| Модификация трансформатора | ТГФМ-22011* УХЛ1* | ТГФМ-22011* УХЛ1* | ТГФМ-22011* УХЛ1* |
| Заводской номер | 1283, 1288, 1282, 1478, 1281, 1479 | 1129, 1130, 1131, 1132, 1133,1134 | 1111, 1114, 1115, 1112, 1113, 1116, 1174, 1175, 1352, 1177, 1179, 1178, 619, 668, 673, 672, 671, 670, 669, 662, 663, 667, 665, 666, 664 |
| Номинальное напряжение, кВ | 220 | 220 | 220 |
| Номинальный первичный ток Ьном, А | 500 | 300 | 200 |
| Номинальный вторичный ток Ьном, А | 1 | 1 | 1 |
| Класс точности вторичных обмоток для измерений и учета по ГОСТ 77462015 | 0,2S | 0,2S | 0,2S |
| Номинальная вторичная нагрузка, В-А | 2 | 2 | 2 |
| Номинальная частота fHoM, Гц | 50 | 50 | 50 |
Таблица 1.5 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация трансформатора | ТГФМ-22011* УХЛ1* | ТГФМ-22011* УХЛ1* |
| Заводской номер | 1064, 1063, 1066, 1065, 1067, 1068 | 1301, 1302, 1298, 1303, 1300, 1299, 1293, 1296, 1297, 1292, 1295, 1294, 1304, 1308, 1305, 1306, 1309, 1307 |
| Номинальное напряжение, кВ | 220 | 220 |
| Номинальный первичный ток Ьном, А | 150 | 100 |
| Номинальный вторичный ток Ьном, А | 1 | 1 |
| Класс точности вторичных обмоток для измерений и учета по ГОСТ 77462015 | 0,2S | 0,2S |
| Номинальная вторичная нагрузка, В-А | 2 | 2 |
| Номинальная частота fHoM, Гц | 50 | 50 |
| Наименование характеристики | Значение | |
| Модификация трансформатора | ТГФМ-220Ш УХЛ1 | ТГФМ-110Ш УХЛ1* |
| Заводской номер | 915 | 14147, 14148, 14149, 14150, 14146, 14151 |
| Номинальное напряжение, кВ | 220 | 110 |
| Номинальный первичный ток Ьном, А | 600 | 200 |
| Номинальный вторичный ток Ьном, А | 1 | 1 |
| Класс точности вторичных обмоток для измерений и учета по ГОСТ 77462015 | 0,2S | 0,2S |
| Номинальная вторичная нагрузка, В-А | 2 | 2 |
| Номинальная частота fHoM, Гц | 50 | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации - для исполнения УХЛ1*: температура окружающей среды,°С - для исполнения УХЛ1: температура окружающей среды,°С | от -50 до +40 от -60 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом. Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТГФМ-22011* УХЛ1 | 1 шт. |
| Трансформатор тока | ТГФМ-22011* УХЛ1* | 1 шт. |
| Трансформатор тока | ТГФМ-220Ш УХЛ1 | 1 шт. |
| Трансформатор тока | ТГФМ-110Ш УХЛ1* | 1 шт. |
| Паспорт | ТГФМ-22011* УХЛ1 | 1 экз. |
| Паспорт | ТГФМ-22011* УХЛ1* | 1 экз. |
| Паспорт | ТГФМ-220Ш УХЛ1 | 1 экз. |
| Паспорт | ТГФМ-110Ш УХЛ1* | 1 экз. |
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока ТГФМ
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
| Зарегистрировано поверок | 27 |
| Поверителей | 2 |
| Актуальность данных | 23.11.2024 |
