| Номер в госреестре | 80980-21 |
| Наименование СИ | Счетчики газа цифровые интеллектуальные |
| Обозначение типа СИ | СГЦИ |
| Изготовитель | Общество с ограниченной ответственностью "Центр Инновационных Технологий-Плюс" (ООО "ЦИТ-Плюс"), г. Саратов. |
| Год регистрации | 2021 |
| Срок свидетельства | 09.03.2026 |
| МПИ (интервал между поверками) | 12 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счётчики газа цифровые интеллектуальные СГЦИ (далее по тексту - счетчики) предназначены для измерений прошедшего через счётчики объёма природного газа, паровой фазы сжиженного углеводородного газа и других неагрессивных газов при учётно-расчетных и технологических операциях.
Принцип действия счетчиков основан на эффекте колебания струи измеряемой среды при протекании ее через струйный автогенератор, который представляет собой бистабильный струйный элемент, охваченный обратными связями, обеспечивающий режим автоколебаний. Газ, проходя через струйный генератор датчика расхода, генерирует в нем акустические колебания с частотой, пропорциональной расходу газа. Акустические колебания поступают на пьезоэлемент, где преобразуются в электрический сигнал. Электрический сигнал поступает на плату аналого-цифрового преобразователя, который усиливает сигнал, формирует импульсы счета, производит их подсчет, переводит полученное количество импульсов в значение объёма прошедшего газа и выводит это значение на жидкокристаллический дисплей (далее по тексту - дисплей).
Конструктивно счетчики состоят из:
- корпуса;
- струйного автогенератора и пьезоэлемента, находящегося в корпусе с присоединительными патрубками;
- платы аналого-цифрового преобразователя (формирователя импульсов) с сумматором и дисплеем.

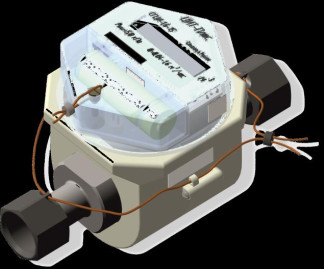

Внешний вид счетчиков, схема пломбирования, место нанесения знака утверждения типа приведены на рисунке 1.
Рисунок 1 - Внешний вид счётчиков и схема пломбирования
Пломба с изображением знака поверки (под крышкой)
Знак поверки наносится в виде наклейки, ограничивающей доступ к узлу настройки счетчика.
Счетчики имеют встроенное программное обеспечение (далее по тексту - ПО), которое встраивается в энергонезависимую память счетчика при изготовлении, в процессе эксплуатации данное ПО не может быть изменено, т.к. конструкцией обеспечено отсутствие доступных пользователю программно-аппаратных интерфейсов связи и наличие механической защиты (опломбирование).
ПО предназначено для сбора, обработки, вычислений, отображения данных на дисплее об объёме прошедшего газа через счетчик.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Attempt2_816_V49. elf |
| Номер версии (идентификационный номер) ПО | не ниже V49 |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | —* |
| Алгоритм вычисления цифрового идентификатора программного | * |
| обеспечения | |
| *-информация не доступна, т.к. отсутствуют программно-аппаратные интерфейсы связи с данным ПО. | |
Основные метрологические и технические характеристики приведены в таблицах 2-3. Таблица 2 - Метрологические характеристики__
| Наименование характеристики | Значение характеристики |
| Диапазон измерений объемного расхода газа, м3/ч | от 0,04 до 1,60 |
| Пределы допускаемой относительной погрешности измерений объема газа, %, в диапазоне расходов: от Qmin до 0,2Qmax от 0,2Qmax до Qmax (включительно) | ±2,5 ±1,5 |
| Наименование характеристики | Значение характеристики |
| Номинальный диаметр DN | 15, 20 |
| Максимальное рабочее давление, кПа, не более | 5 |
| Потеря давления при расходе Qmax, кПа, не более | 1 |
| Цена деления младшего разряда отсчётного устройства, м3 | 0,001 |
| Емкость отсчётного устройства, м3 | 999999,999 |
| Цена импульса, имп/м3 | 0,001 |
| Номинальное напряжение встроенного источника питания, В | 3,6 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность окружающего воздуха, % | от -10 до +50 от 86 до 106,7 от 30 до 80 |
| Габаритные размеры ДхШхВ, мм, не более: | 120х90х80 |
| Масса, кг, не более | 1,0 |
| Средняя наработка на отказ, ч, не менее | 110000 |
| Средний срок службы, лет, не менее | 12 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP50 |
наносится на лицевую панель методом трафаретной печати и на титульный лист эксплуатационной документации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счётчик | СГЦИ | 1 шт. |
| Руководство по эксплуатации | ЯБКЮ.407279.001 РЭ | 1 экз. |
| Комплект монтажных частей | - | 1 шт. |
| Методика поверки | МП-ИНС-29/09-2020 | 1 экз. |
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 года № 2825 «Об утверждении государственной поверочной схемы для средств измерений объёмного и массового расходов газа»
ЯБКЮ.407279.001 Счетчики газовые цифровые интеллектуальные типа СГЦИ. Технические условия.
| Зарегистрировано поверок | 60620 |
| Поверителей | 4 |
| Актуальность данных | 17.11.2024 |
