Государственный реестр средств измерений

Резервуар стальной горизонтальный цилиндрический РГС-10, 81027-21

81027-21
Резервуар стальной горизонтальный цилиндрический РГС-10 (далее резервуар) предназначен для измерения объема нефтепродуктов, а также приема, хранения и отпуска.
Карточка СИ
Номер в госреестре 81027-21
Наименование СИ Резервуар стальной горизонтальный цилиндрический
Обозначение типа СИ РГС-10
Изготовитель Общество с ограниченной ответственностью "Производственная фирма МЗК" (ООО "ПФ МЗК"), Московская обл., Солнечногорский район, п. Поварово
Год регистрации 2021
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуар стальной горизонтальный цилиндрический РГС-10 (далее резервуар) предназначен для измерения объема нефтепродуктов, а также приема, хранения и отпуска.

Описание

Тип резервуаров - стальной горизонтальный цилиндрический номинальной вместимостью 10 м3, подземного расположения.

Принцип действия резервуара РГС-10 основан на измерение объема нефтепродуктов в зависимости от уровня его наполнения.

Резервуар РГС-10 представляет собой горизонтальный сварной сосуд с плоским днищем. Резервуар оснащен техническими устройствами для проведение операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическими дыхательными и гидравлическими предохранительными клапанами; устройствами для отбора проб и замера уровня; противопожарным оборудованием.

Заполнение и выдача нефтепродуктов осуществляется через приемо-раздаточные патрубки.

Резервуар стальной горизонтальный цилиндрический РГС-10 заводской номер 1531 расположен на территории ФГЯКУ Институт ФСБ России по адресу: Россия, г. Нижний Новгород, ул. Казанское шоссе, д. 2.

Пломбирование резервуара РГС-10 не предусмотрено, ограничение доступа к метрологически значимым функциям обеспечивается конструкцией самого резервуара.

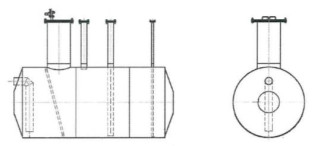

Эскиз общего вида резервуар стального горизонтального цилиндрического РГС-10, представлен на рисунке 1.

Программное обеспечение

отсутствует

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование параметра

Значение

Номинальная вместимость, м3

10

Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %

± 0,3

Таблица 2 - Основные технические характеристики

Наименование параметра

Значение

Базовая высота резервуара, мм, не более

3570

Предельная высота наполнения, мм, не более

2320

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С

-    атмосферное давление, кПа

от -60 до 40 от 84,0 до 106,7

Средний срок службы, лет, не менее

10

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульные листы эксплуатационной документации.

Комплектность

Таблица 4 - Комплектность резервуара РГС-10.

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

РГС-10

1 шт.

Паспорт

П 1462.00.00.ПС

1 экз.

Методика поверки

РГС-10 МП

1 экз.

Градуированная таблица

РГС-10 ГТ

1 экз.

Чертеж

П 1462.00.00СБ

1 экз.

Сведения о методах измерений

отсутствуют

Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-10.

Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Зарегистрировано поверок 2
Поверителей 1
Актуальность данных 10.11.2024
