| Номер в госреестре | 81038-21 |
| Наименование СИ | Установки поверочные |
| Обозначение типа СИ | УПСМ |
| Изготовитель | Общество с ограниченной ответственностью "Техномер" (ООО "Техномер"), Нижегородская обл., г. Арзамас |
| Год регистрации | 2021 |
| Срок свидетельства | 05.03.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные УПСМ (далее - установки) предназначены для воспроизведения заданного объемного расхода и объема газа.
Принцип действия установок основан на сравнении пропущенного через установки контрольного объёма воздуха с показаниями поверяемых средств измерений, включенных последовательно в измерительную магистраль.
В качестве рабочей (поверочной) среды используется воздух, забираемый из помещения, где проходит поверка. Установки применяются для поверки бытовых счетчиков газа в диапазоне воспроизводимых расходов установки.
В качестве эталонных преобразователей расхода в установках применяются критические сопла. Создание требуемого значения расхода воздуха осуществляется включением одного или нескольких критических сопел, установленных параллельно.
Установки состоят из клапанно-соплового блока, приборного блока, вакуумных насосов, монтажного стола, соединительных трубопроводов и шлангов.
Клапанно-сопловой блок предназначен для обеспечения и поддержания необходимого расхода воздуха согласно технической документации поверяемого средства измерений. В состав клапанно-соплового блока входит набор критических сопел, соединительные магистрали, запорно-регулирующая аппаратура, входной и выходной коллекторы. Работа клапанов осуществляется посредством сжатого воздуха, подаваемого из компрессора или централизованной линии. Для создания требуемого расхода и поддержания необходимой величины разряжения за критическими соплами применены вакуумные насосы.
Приборный блок предназначен для размещения блока питания, устройства управления вакуумными клапанами, элементов электрической схемы и органов управления. Также в состав приборного блока входят цифровые и аналоговые измерительные каналы преобразователей влажности, генератор частоты, времени и счетчики импульсов, а также два канала измерения температуры газа перед критическими соплами и после поверяемых счетчиков газа. Значение влажности измеряется с помощью измерителя влажности и температуры ИВТМ-7 (регистрационный номер 71394-18). Организовано автоматизированное рабочее место оператора, оснащённое специализированным программным обеспечением (далее ПО).
Установки выпускаются с различными максимальными и минимальными значениями воспроизводимого и измеряемого объёмного расхода воздуха в зависимости от набора критических сопел.
Структура условного обозначения установок: УПСМ ХХХХ / ХХ
| Максимальное значение воспроизводимого объёмного расхода воздуха | ||
| Минимальное значение воспроизводимого объёмного расхода воздуха | ||

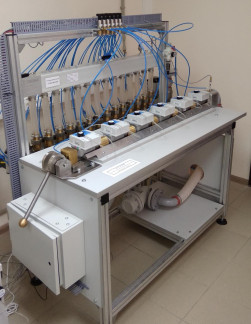

Пломбирование установки не предусмотрено. Общий вид установки представлен на рисунке 1.
Те/номер
Установка подарочная УПСМ 0,005/30 ТМРЛ2132Ш1 заб. № 01
Г7д Выпуска 2020 г.
Доверительные границы относительной погрешности ±0,3%
Сделано б России
Рисунок 2 - Общий вид (образец) информационной таблички
ПО установок имеет метрологически значимую часть (исполняемая библиотека upsm.dll) и метрологически незначимую часть (вспомогательные файлы интерфейса управления). ПО имеет модульную структуру и включает в себя исполняемый файл, файлы протоколов результатов поверки, файл с настройками системы автоматизации, файлы для формирования интерфейса приложения, файлы базы данных с результатами поверки счетчиков. Запуск исполняемого файла защищен паролем.
Для метрологически значимой части (upsm.dll) установки приводятся цифровые идентификаторы (контрольные суммы), вычисленные с помощью алгоритма MD5, которые проверяются при проведении поверки установки.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | upsm.dll |
| Номер версии (идентификационный номер) | 1.5.0.0 |
| Цифровой идентификатор ПО | AB8B6FE8B05047DC7D8C8688E542344E |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Максимальное значение воспроизводимого объёмного расхода воздуха в зависимости от варианта исполнения, м3/ч | 20; 30; 50 |
| Минимальное значение воспроизводимого объёмного расхода воздуха в зависимости от варианта исполнения, м3/ч | 0,003; 0,005; 0,01; 0,016; 0,02 |
| Доверительные границы относительной погрешности воспроизведения объема и объемного расхода при доверительной вероятности 0,95, % | ±0,3 |
| Диапазон измерений каналов температуры, °С | от +10 до +30 |
| Предел допускаемой абсолютной погрешности каналов температуры, °С | ±0,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество одновременно поверяемых счётчиков газа, шт. | не более 6 |
| Поверочная среда | атмосферный воздух |
| Напряжение и частота питающей сети переменного тока: - установки и периферийных устройств, В | 230+22 |
| - вакуумного насоса, В | 400±38 |
| - частота тока, Гц | 50±1 |
| Потребляемая мощность, кВт, не более | 9 |
| Габаритные размеры длинахширинахвысота, мм, не более - измерительная часть с монтажным столом | 2500x1000x2000 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 18000 |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, % атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106,7 |
наносится на маркировочную табличку установок, которая находится на несущей раме, электрохимическим или лазерным способом, и в центр титульных листов эксплуатационной документации типографским способом.
Комплектность установок поверочных УПСМ приведена в таблице 4. Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка поверочная УПСМ | 1 шт. | |
| Паспорт | ТМР.421324.002 ПС | 1 экз. |
| Руководство по эксплуатации* | ТМР.421324.002 РЭ | 1 экз. |
| Методика поверки* | МП 1198-13-2020 | 1 экз. |
* Допускается поставка в электронном виде
приведены в пункте 2 ТМР.421324.002 РЭ «Установка поверочная УПСМ. Руководство по эксплуатации»
Нормативные документы, устанавливающие требования к установкам поверочным УПСМ
Приказ Росстандарта от 29.12.2018 г. № 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расхода газа
