| Номер в госреестре | 81040-21 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-20 |
| Изготовитель | ППО Великолукского Завода "Транснефтемаш" ОППО АО "Транснефть-Верхняя Волга" Нефтегазстройпрофсоюза России, Псковская обл., г. Великие Луки, ул. Гоголя, 2 |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС-20 (далее - резервуары) предназначены для приема, хранения и измерений объёма нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении и сливе из них нефти и нефтепродуктов.
Резервуары представляют собой горизонтальные цилиндрические сварные стальные одностенные сосуды с коническими днищами, с внутренними кольцами жёсткости. Конструкция резервуаров предусматривает надземную установку.
Резервуары состоят из двух секций.
Резервуары оснащены люком смотровым, люком замерным, дыхательными клапанами, штуцерами и трубами для забора и слива жидкостей, ложементом, системой клапанов и другими вспомогательными техническими средствами.
Резервуары находятся на территории нефтеперекачивающей станции (НПС) «Новоселово» по адресу: 303132, Орловская обл., Орловский р-н, п/о Неполодь.

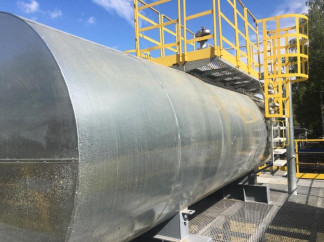

Общий вид резервуаров представлен на рисунке 1.
Пломбирование резервуаров не предусмотрено.
Рисунок 1 - Общий вид резервуаров
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Количество камер | 2 |
| Номинальный объем, м3 | 20 (17+3) |
| Пределы допускаемой относительной погрешности определения вместимости при объемном методе поверки, % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочее давление, МПа, не более | 0,002 |
| Габаритные размеры, мм, не более: | |
| - диаметр | 2200 |
| - длина | 7380 |
| - высота | 3600 |
| Тип рабочей среды | Нефть, нефтепродукты |
| Плотность рабочей среды, кг/м3 | от 720 до 960 |
| Температура рабочей среды, °С | от +5 до +85 |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ1 |
| Средний срок службы, лет | 20 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность резервуаров
| Наименование изделия | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический РГС-20 с зав. №№ 342, 343 | - | 2 шт. |
| Паспорт | - | 2 экз. |
отсутствуют
Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
