| Номер в госреестре | 81045-21 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический теплоизолированный |
| Обозначение типа СИ | РВС-3000 |
| Изготовитель | Акционерное общество "Самарский завод котельно-вспомогательного оборудования и трубопроводов" (АО "СЗ КВОИТ"), г. Самара, проезд Мальцева, 1 |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-3000 предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуара стального вертикального цилиндрического теплоизолированного РВС-3000 (далее - резервуар) основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуар представляет собой стальную конструкцию, состоящую из цилиндрической стенки с наружной теплоизоляцией, днища конусной формы и стационарной крыши. Тип резервуара - наземный вертикальный сварной.
Цилиндрическая стенка резервуара включает в себя восемь цельносварных поясов. Листы изготовлены из стали толщиной 7 мм.
Фундамент резервуара выполнен в виде ростверка со свайным основанием. Заполнение и опорожнение резервуара осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуар с заводским № 3 расположен на территории ПСПН «Лекхарьяга», Ненецкий автономный округ, Лекхарьягинское месторождение.

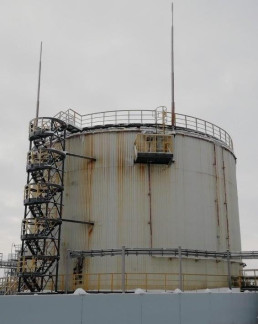

Общий вид резервуара приведен на рисунке 1.
Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического
теплоизолированного РВС-3000 Пломбирование резервуара не предусмотрено.
отсутствует
Метрологические и основные технические характеристики резервуара представлены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 3000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от -55 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет | 30 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический теплоизолированный | РВС-3000 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
отсутствуют
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому теплоизолированному РВС-3000
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
