| Номер в госреестре | 81047-21 |
| Наименование СИ | Газоанализаторы стационарные |
| Обозначение типа СИ | ДГС ЭРИС-ФИД М |
| Изготовитель | Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС"), Пермский край, г. Чайковский, ул. Промышленная 8/25 |
| Год регистрации | 2021 |
| Срок свидетельства | 05.03.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы стационарные ДГС ЭРИС-ФИД М (далее - газоанализаторы) предназначены для измерений объемной доли или массовой концентрации токсичных газов и паров органических соединений в смеси с воздухом при условии загазованности контролируемой воздушной среды только одним определяемым веществом. При наличии в анализируемом воздухе двух или более токсичных веществ, газоанализатор является индикатором общей загазованности.
Принцип действия газоанализаторов - фотоионизационный, основанный на ионизации молекул органических и неорганических веществ фотонами высокой энергии и измерении возникающего при этом тока между измерительными пластинами. В качестве источников ионизации используются криптоновая ультрафиолетовая или аргоновая лампа.
Газоанализаторы являются стационарными автоматическими приборами непрерывного действия со сменным сенсором, выполняющие следующие функции:
- измерение массовой концентрации и (или) объемной доли токсичных газов и паров органических соединений в смеси с воздухом, контроль предельно допустимых концентраций (ПДК) (по ГОСТ 12.1.005-88);
- передачу унифицированного токового сигнала от 4 до 20 мА, пропорционального измеряемой концентрации;
- передачу цифровых сигналов по протоколам RS-485 (с протоколом MODBUS RTU), HART, E-WIRE и Bluetooth (по заказу).
Конструктивно газоанализаторы выполнены в металлическом корпусе с крышкой, на боковой поверхности которого расположены технологические отверстия для подключения внешних цепей. Материал корпуса алюминий или нержавеющая сталь. Цвет и материал корпуса определяются заказом. Газоанализаторы состоят из следующих функциональных частей: измерительный модуль, модуль внешней коммутации, электронный модуль, корпус и крышка. Измерительный модуль имеет в составе фотоионизационный сенсор, который имеет встроенную энергонезависимую память, хранящую градуировочную характеристику, наименование измеряемого компонента, диапазон измерения. Настройка газоанализатора после замены сенсора на идентичный не требуется.
Управление режимами работы газоанализатора осуществляется бесконтактно с помощью магнитного ключа, посредством команд по цифровому интерфейсу RS -485, стандарту связи Bluetooth (по заказу) или с помощью HART-коммуникатора (если прибор оснащен HART интерфейсом).
Способ отбора пробы - диффузионный.
Газоанализаторы оснащены цифровой индикацией и световой предупреждающей сигнализацией. Пороги сигнализации устанавливаются изготовителем или потребителем.
Дополнительно (по заказу) газоанализаторы могут иметь реле: АВАРИЯ, ПОРОГ1, ПОРОГ2, с характеристиками: максимальный ток до 10 А, напряжение постоянного тока 24 В, интерфейс HART, модуль беспроводной передачи (частота 2,4 ГГц, 868 МГц по протоколам E-WIRE, LoRaWAN), модуль батарейного питания, светозвуковой оповещатель СЗО. Количество и типы выходных сигналов, реле, наличие и типы модулей расширения определяются заказом.
По устойчивости и прочности к воздействию температуры и влажности окружающего воздуха газоанализаторы соответствуют группе исполнения Д3 по ГОСТ Р 52931-2008.
Газоанализаторы могут использоваться в составе газоаналитических систем, систем автоматизации или в качестве самостоятельного изделия.

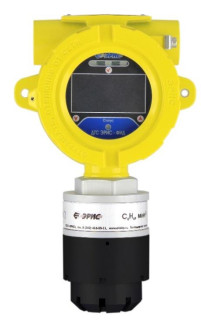

Общий вид газоанализатора, схемы пломбировки от несанкционированного доступа представлены на рисунке 1.
Газоанализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем. Встроенное ПО обеспечивает непрерывное автоматическое измерение массовой концентрации и (или) объемной доли летучих органических соединений, контроль за превышением установленных пороговых значений, непрерывную самодиагностику аппаратной части газоанализатора, преобразование измеряемой концентрации в унифицированный токовый сигнал и выдачу информации по цифровым каналам связи.
Уровень защиты встроенного ПО газоанализаторов «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные встроенного ПО газоанализаторов указаны в таблице 1. Таблица 1- Идентификационные данные встроенного ПО_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ДГС ЭРИС ФИД |
| Номер версии (идентификационный номер ПО) | не ниже V 1.00.00 |
| Цифровой идентификатор ПО | - |
Метрологические и технические характеристики приведены в таблицах 2 - 4.
Таблица 2 - Наименования определяемых компонентов, диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов_
| Определяемый компонент(1) | Модификация сенсора | Диапазон измерений (ДИ) определяемого компонента | Пределы допускаемой основной приведенной к ДИ погрешности, Y, % | Пределы допускаемой основной относительной погрешности, 5, % | |
| объемной доли, (млн-1) | массовой концентрации*-2), мг/м3 | ||||
| 1 | 2 | 3 | 4 | 5 | 6 |
| Винилхлорид C2H3C1 | PID-C2H3CI-10 | от 0 до 1,9 включ. | от 0 до 5 включ. | ± 20 | - |
| св. 1,9 до 10 | св. 5 до 26 | - | ± 20 | ||
| PID-C2H3CI- 100 | от 0 до 10 включ. | от 0 до 26 включ. | ± 20 | - | |
| св. 10 до 100 | св. 26 до 260 | - | ± 20 | ||
| PID-C2H3CI- 500 | от 0 до 100 включ. | от 0 до 260 включ. | ± 20 | - | |
| св. 100 до 500 | св. 260 до 1300 | - | ± 20 | ||
| Бензол СбНб | PID-C6H6-10 | от 0 до 4,6 включ. | от 0 до 15 включ. | ± 15 | - |
| св. 4,6 до 10 | св. 15 до 32,5 | - | ± 15 | ||
| PID-C6H6-100 | от 0 до 10 включ. | от 0 до 32,5 включ. | ± 15 | - | |
| св. 10 до 100 | св. 32,5 до 325 | - | ± 15 | ||
| PID-C6H6-500 | от 0 до 100 включ. | от 0 до 325 включ. | ± 15 | - | |
| св. 100 до 500 | св. 325 до 1625 | - | ± 15 | ||
| Этилбензол С8Н10 | PID-C8H10-100 | от 0 до 10 включ. | от 0 до 44,1 включ. | ± 15 | - |
| св. 10 до 100 | св. 44,1 до 441 | - | ± 15 | ||
| PID-C8H10-500 | от 0 до 100 включ. | от 0 до 441 включ. | ± 15 | - | |
| св. 100 до 500 | св. 441 до 2205 | - | ± 15 | ||
| Фенилэтилен (стирол) (винилбензол) С8Н8 | PID-C8H8-40 | от 0 до 6,9 включ. | от 0 до 29,9 включ. | ± 20 | - |
| св. 6,9 до 40 | св. 29,9 до 173,2 | - | ± 20 | ||
| PID-C8H8-500 | от 0 до 100 включ. | от 0 до 433 включ. | ± 20 | - | |
| св. 100 до 500 | св. 433 до 2165 | - | ± 20 | ||
| н-пропилацетат C5H10O2 | PID-C5H10O2- 100 | от 0 до 30 включ. | от 0 до 127,5 включ. | ± 20 | - |
| св. 30 до 100 | св. 127,5 до 425 | - | ± 20 | ||
| Эпихлоргидрин С3Н5СЮ | PID-C3H5C1O-3 | от 0 до 0,5 включ. | от 0 до 1,93 включ. | ± 20 | - |
| св. 0,5 до 3 | св. 1,93 до 11,55 | - | ± 20 | ||
| N,N- диметилацетамид C4H9NO | PID-C4H9NO- 10 | от 0 до 0,8 включ. | от 0 до 2,9 включ. | ± 20 | - |
| св. 0,8 до 10 | св. 2,9 до 36,2 | - | ± 20 | ||
| Хлористый бензил C7H7CI | PID-C7H7C1-3 | от 0 до 0,1 включ. | от 0 до 0,52 включ. | ± 20 | - |
| св. 0,1 до 3 | св. 0,52 до 15,8 | - | ± 20 | ||
| Фурфуриловый спирт C5H6O2 | PID-C5H6O2-3 | от 0 до 0,12 включ. | от 0 до 0,49 включ. | ± 20 | - |
| св. 0,12 до 3 | св. 0,49 до 12,24 | - | ± 20 | ||
| Этанол C2H5OH | PID-C2H5OH- 2000 | от 0 до 500 включ. | от 0 до 960 включ. | ± 15 | - |
| св. 500 до 2000 | св. 960 до 3840 | - | ± 15 | ||
| 1 | 2 | 3 | 4 | 5 | 6 |
| Моноэтаноламин (2-аминоэтанол) C2H7NO | PID-C2H7NO-3 | от 0 до 0,2 включ. | от 0 до 0,5 включ. | ± 20 | - |
| св. 0,2 до 3 | св. 0,5 до 7,6 | - | ± 20 | ||
| PID-C2H7NO-10 | от 0 до 2 включ. | от 0 до 5,1 включ. | ± 20 | - | |
| св. 2 до 10 | св. 5,1 до 25,4 | - | ± 20 | ||
| Формальдегид СН2О | PID-CH2O-10 | от 0 до 0,4 включ. | от 0 до 0,5 включ. | ± 20 | - |
| св. 0,4 до 10 | св. 0,5 до 12,5 | - | ± 20 | ||
| 2-пропанол (изопропанол) ьС3ШОН | PID-i-C3H7OH-10 | от 0 до 4 включ. | от 0 до 10 включ. | ± 20 | - |
| св. 4 до 10 | св. 10 до 25 | - | ± 20 | ||
| PID-i-C3H7OH- 100 | от 0 до 20 включ. | от 0 до 50 включ. | ± 20 | - | |
| св. 20 до 100 | св. 50 до 250 | - | ± 20 | ||
| Уксусная кислота C2H4O2 | PID-C2H4O2-10 | от 0 до 2 включ. | от 0 до 5 включ. | ± 20 | - |
| св. 2 до 10 | св. 5 до 25 | - | ± 20 | ||
| PID-C2H4O2-100 | от 0 до 100 | от 0 до 250 | ± 20 | - | |
| 2-метилпропен (изобутилен) (ЛОС по изобутилену) 1-C4H8 | PID-i-C4H8-10 | от 0 до 2 включ. | от 0 до 4,6 включ. | ± 15 | - |
| св. 2 до 10 | св. 4,6 до 23,3 | - | ± 15 | ||
| PID-i-C4H8-100 | от 0 до 10 включ. | от 0 до 23,3 включ. | ± 15 | - | |
| св. 10 до 100 | св. 23,3 до 233 | - | ± 15 | ||
| PID-i-C4H8-1000 | от 0 до 100 включ. | от 0 до 233 включ. | ± 15 | - | |
| св. 100 до 1000 | св. 233 до 2330 | - | ± 15 | ||
| PID-i-C4H8-6000 | от 0 до 500 включ. | от 0 до 1165 включ. | ± 15 | - | |
| св. 500 до 6000 | св. 1165 до 13980 | - | ± 15 | ||
| 1-бутанол C4H9OH | PID-C4H9OH-10 | от 0 до 3,2 включ. | от 0 до 9,9 включ. | ± 20 | - |
| св. 3,2 до 10 | св. 9,9 до 30,8 | - | ± 20 | ||
| PID-C4H9OH-40 | от 0 до 9,7 включ. | от 0 до 29,9 включ. | ± 20 | - | |
| св. 9,7 до 40 | св. 29,9 до 123,3 | - | ± 20 | ||
| Диэтиламин C4H11N | PID-C4H11N-10 | от 0 до 3 включ. | от 0 до 9,1 включ. | ± 20 | - |
| св. 3 до 10 | св. 9,1 до 30,4 | - | ± 20 | ||
| PID-C4H11N-40 | от 0 до 9,8 включ. | от 0 до 29,8 включ. | ± 20 | - | |
| св. 9,8 до 40 | св. 29,8 до 121,6 | - | ± 20 | ||
| Метанол CH3OH | PID-CH3OH-10 | от 0 до 3,75 включ. | от 0 до 4,98 включ. | ± 15 | - |
| св. 3,75 до 10 | св. 4,98 до 13,3 | - | ± 15 | ||
| PID-CH3OH-40 | от 0 до 11,2 включ. | от 0 до 14,9 включ. | ± 15 | - | |
| св. 11,2 до 40 | св. 14,9 до 53,2 | - | ± 15 | ||
| Метилбензол (толуол) C7H8 | PID-C7H8-40 | от 0 до 13 включ. | от 0 до 49,8 включ. | ± 15 | - |
| св. 13 до 40 | св. 49,8 до 153,3 | - | ± 15 | ||
| PID-C7H8-100 | от 0 до 13 включ. | от 0 до 49,8 включ. | ± 15 | - | |
| св. 13 до 100 | св. 49,8 до 383 | - | ± 15 | ||
| Фенол C6H5OH | PID-C6H5OH-3 | от 0 до 0,25 включ. | от 0 до 0,98 включ. | ± 20 | - |
| св. 0,25 до 3 | св. 0,98 до 11,74 | - | ± 20 | ||
| PID-C6H5OH-10 | от 0 до 2 включ. | от 0 до 7,8 включ. | ± 20 | - | |
| св. 2 до 10 | св. 7,8 до 39,1 | - | ± 20 | ||
| 1,3-диметилбензол (м-ксилол) m-C8H10 | PID-m-C8H10-100 | от 0 до 10 включ. | от 0 до 44,2 включ. | ± 15 | - |
| св. 10 до 100 | св. 44,2 до 442 | - | ± 15 | ||
| 1,2-диметилбензол (о-ксилол) o-C8H10 | PID-o-C8H10-100 | от 0 до 10 включ. | от 0 до 44,2 включ. | ± 15 | - |
| св. 10 до 100 | св. 44,2 до 442 | - | ± 15 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 1,4-диметилбензол (п-ксилол) p-C8H10 | PID-p-C8H10-100 | от 0 до 10 включ. | от 0 до 44,2 включ. | ± 15 | - |
| св. 10 до 100 | св. 44,2 до 442 | - | ± 15 | ||
| Оксид этилена | PID-C2H4O-10 | от 0 до 1,65 включ. | от 0 до 3 включ. | ± 20 | - |
| C2H4O | св. 1,65 до 10 | св. 3 до 18,3 | - | ± 20 | |
| Арсин | PID-AsH3-3 | от 0 до 0,1 включ. | от 0 до 0,3 включ. | ± 20 | - |
| AsH3 | св. 0,1 до 3 | св. 0,3 до 9,7 | - | ± 20 | |
| Фосфин | PID-PH3-10 | от 0 до 1 включ. | от 0 до 1,4 включ. | ± 20 | - |
| PH3 | св. 1 до 10 | св. 1,4 до 14,1 | - | ± 20 | |
| Нафталин | PID-C10H8-10 | от 0 до 3,7 включ. | от 0 до 19,7 включ. | ± 20 | - |
| С10Н8 | св. 3,7 до 10 | св. 19,7 до 53,3 | - | ± 20 | |
| Бром | PID-Br2-2 | от 0 до 0,2 включ. | от 0 до 1,33 включ. | ± 20 | - |
| Br2 | св. 0,2 до 2 | св. 1,33 до 13,3 | - | ± 20 | |
| PID-NH3-100 | от 0 до 20 включ. | от 0 до 14,2 включ. | ± 15 | - | |
| Аммиак | св. 20 до 100 | св. 14,2 до 71 | - | ± 15 | |
| NH3 | PID-NH3-1000 | от 0 до 100 включ. | от 0 до 71 включ. | ± 15 | - |
| св. 100 до 1000 | св. 71 до 710 | - | ± 15 | ||
| Этантиол (этилмеркаптан) С2Н5SH | PID-C2H5SH-10 | от 0 до 0,4 включ. | от 0 до 1 включ. | ± 20 | - |
| св. 0,4 до 10 | св. 1 до 25,8 | - | ± 20 | ||
| Метантиол метилмеркаптан) OT3SH | PID-CH3SH-10 | от 0 до 0,4 включ. | от 0 до 0,8 включ. | ± 20 | - |
| св. 0,4 до 10 | св. 0,8 до 20 | - | ± 20 | ||
| PID-CH3SH-20 | от 0 до 2 включ. | от 0 до 4 включ. | ± 20 | - | |
| св. 2 до 20 | св. 4 до 40 | - | ± 20 | ||
| Акриловая | PID-C3H4O2-3,3 | от 0 до 1,65 включ. | от 0 до 4,95 включ. | ± 20 | - |
| св. 1,65 до 3,3 | св. 4,95 до 9,9 | - | ± 20 | ||
| кислота C3H4O2 | PID-C3H4O2-10 | от 0 до 1,65 включ. | от 0 до 4,95 включ. | ± 20 | - |
| св. 1,65 до 10 | св. 4,95 до 30 | - | ± 20 | ||
| Этилацетат | PID-C4H8O2-100 | от 0 до 13 включ. | от 0 до 47,6 включ. | ± 20 | - |
| C4H8O2 | св. 13 до 100 | св. 47,6 до 366 | - | ± 20 | |
| Бутилацетат | PID-C6H12O2-100 | от 0 до 10 включ. | от 0 до 48,3 включ. | ± 20 | - |
| C6H12O2 | св. 10 до 100 | св. 48,3 до 483 | - | ± 20 | |
| Пропилен (пропен) C3H6 | PID-C3H6-285 | от 0 до 57 включ. | от 0 до 99,8 включ. | ± 15 | - |
| св. 57 до 285 | св. 99,8 до 499 | - | ± 15 | ||
| Диметилсульфид | PID-C2H6S-100 | от 0 до 20 включ. | от 0 до 51,6 включ. | ± 15 | - |
| C2H6S | св. 20 до 100 | св. 51,6 до 258 | - | ± 15 | |
| 2,3-дитиабутан | PID-С2Н6S2-2 | от 0 до 0,35 включ. | от 0 до 1,37 включ. | ± 20 | - |
| (диметилдисуль- | св. 0,35 до 2 | св. 1,37 до 7,8 | - | ± 20 | |
| фид) | PID-С2Н6S2-10 | от 0 до 2 включ. | от 0 до 7,8 включ. | ± 20 | - |
| С2Н6S2 | св. 2 до 10 | св. 7,8 до 39,2 | - | ± 20 | |
| 2,5-фурандион | PID-C4H2O3-3 | от 0 до 0,25 включ. | от 0 до 1,02 включ. | ± 20 | - |
| (малеиновый | св. 0,25 до 3 | св. 1,02 до 12,2 | - | ± 20 | |
| ангидрид) | PID-C4H2O3-10 | от 0 до 2 включ. | от 0 до 8,16 включ. | ± 20 | - |
| C4H2O3 | св. 2 до 10 | св. 8,16 до 40,8 | - | ± 20 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| Дисульфид углерода (сероуглерод) CS2 | PID-CS2-10 | от 0 до 1 включ. | от 0 до 3,17 включ. | ± 20 | - |
| св. 1 до 10 | св. 3,17 до 31,7 | - | ± 20 | ||
| Ацетонитрил C2H3N | PID-C2H3N-10 | от 0 до 6 включ. | от 0 до 10,2 включ. | ± 15 | - |
| св. 6 до 10 | св. 10,2 до 17,1 | - | ± 15 | ||
| Циклогексан С6Н12 | PID-C6H12-100 | от 0 до 20 включ. | от 0 до 70 включ. | ± 20 | - |
| св. 20 до 100 | св. 70 до 350 | - | ± 20 | ||
| 1,3-бутадиен (дивинил) С4Н6 | PID-C4H6-500 | от 0 до 50 включ. | от 0 до 112 включ. | ± 20 | - |
| св. 50 до 500 | св. 112 до 1125 | - | ± 20 | ||
| н-гексан С6Н14 | PID-C6H14-1000 | от 0 до 84 включ. | от 0 до 301 включ. | ± 20 | - |
| св. 84 до 1000 | св. 301 до 3584 | - | ± 20 | ||
| Акрилонитрил C3H3N | PID-C3H3N-10 | от 0 до 0,7 включ. | от 0 до 1,45 включ. | ± 20 | - |
| св. 0,7 до 10 | св. 1,45 до 22,1 | - | ± 20 | ||
| Муравьиная кислота CH2O2 | PID-CH2O2-10 | от 0 до 0,5 включ. | от 0 до 0,96 включ. | ± 20 | - |
| св. 0,5 до 10 | св. 0,96 до 19,1 | - | ± 20 | ||
| н-гептан С7Н16 | PID-C7H16-500 | от 0 до 50 включ. | от 0 до 208 включ. | ± 15 | - |
| св. 50 до 500 | св. 208 до 2084 | - | ± 15 | ||
| PID-C7H16-2000 | от 0 до 100 включ. | от 0 до 416 включ. | ± 15 | - | |
| св. 100 до 2000 | св. 416 до 8334 | - | ± 15 | ||
| 2-пропанон (ацетон) C3H6O | PID-C3H6O-1000 | от 0 до 80 включ. | от 0 до 193 включ. | ± 15 | - |
| св. 80 до 1000 | св. 193 до 2415 | - | ± 15 | ||
| 1,2-дихлорэтан C2H4CI2 | PID-C2H4CI2-20 | от 0 до 2 включ. | от 0 до 8,23 включ. | ± 20 | - |
| св. 2 до 20 | св. 8,23 до 82,3 | - | ± 20 | ||
| Этилцеллозольв (2-этоксиэтанол) C4H10O2 | PID-C4H10O2-20 | от 0 до 2 включ. | от 0 до 7,5 включ. | ± 20 | - |
| св. 2 до 20 | св. 7,5 до 75 | - | ± 20 | ||
| Диметиловый Эфир C2H6O | PID-C2H6O-500 | от 0 до 100 включ. | от 0 до 192 включ. | ± 15 | - |
| св. 100 до 500 | св. 192 до 958 | - | ± 15 | ||
| 2-метилпропан (изобутан) 1-C4H10 | PID-1-C4H10-1000 | от 0 до 100 включ. | от 0 до 241 включ. | ± 15 | - |
| св. 100 до 1000 | св. 241 до 2417 | - | ± 15 | ||
| 2-метил-1-пропанол (изобу-танол) 1-C4H9OH | PID-1-C4H9OH-20 | от 0 до 3 включ. | от 0 до 9,2 включ. | ± 20 | - |
| св. 3 до 20 | св. 9,2 до 61,6 | - | ± 20 | ||
| Циклогексанон C6H10O | PID-C6H10O-20 | от 0 до 2 включ. | от 0 до 7 включ. | ± 20 | - |
| св. 2 до 20 | св. 7 до 70 | - | ± 20 | ||
| 2-бутанон (метилэтилкетон) C4H8O | PID-C4H8O-500 | от 0 до 60 включ. | от 0 до 180 включ. | ± 15 | - |
| св. 60 до 500 | св. 180 до 1500 | - | ± 15 | ||
| T етраэтилорто-силикат (TEOS) C8H20O4SI | PID-C8H20O4SI-10 | от 0 до 2 включ. | от 0 до 17,3 включ. | ± 20 | - |
| св. 2 до 10 | св. 17,3 до 86,6 | - | ± 20 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| н е 4 ч рй т C2 Э | PID-C2H4-300 | от 0 до 20 включ. | от 0 до 23,4 включ. | ± 15 | - |
| св. 20 до 300 | св. 23,4 до 351 | - | ± 15 | ||
| PID-C2H4-1800 | от 0 до 100 включ. | от 0 до 117 включ. | ± 10 | - | |
| св. 100 до 1800 | св. 117 до 2106 | - | ± 10 | ||
| Пары нефти(3) | PID-ПН1-3500 | - | от 0 до 300 включ. | ± 15 | - |
| - | св. 300 до 3500 | - | ± 15 | ||
| Пары бензина(3) | PID-ПН2-3500 | - | от 0 до 100 включ. | ± 15 | - |
| - | св. 100 до 3500 | - | ± 15 | ||
| Пары топлива для реактивных двигателей(3) | PID-ПН3-3500 | - | от 0 до 300 включ. | ± 15 | - |
| - | св. 300 до 3500 | - | ± 15 | ||
| Пары дизельного топлива(3) | PID-ПН4-3500 | - | от 0 до 300 включ. | ± 15 | - |
| - | св. 300 до 3500 | - | ± 15 | ||
| Пары уайт-спирита(3) | PID-ПН5-3500 | - | от 0 до 300 включ. | ± 15 | - |
| - | св. 300 до 3500 | - | ± 15 | ||
| Сумма углеводородов С2-С10 (4) | PID- C2C10-3500 | - | от 0 до 300 включ. | ± 25 | - |
| - | св. 300 до 3500 | - | ± 25 | ||
| (1)- Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяться в качестве индикаторов для предварительной оценки содержания компонентов. (2) - Пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят по формуле: С=Х•М/Vm, где С - массовая концентрация компонента, мг/м3; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06 дм3/моль (при 20 °С и 101,3 кПа по ГОСТ 12.1.005-88). (3) - Топливо дизельное по ГОСТ 305-2013, уайт-спирит по ГОСТ 3134-78, нефть по ГОСТ Р 51858-2002, бензин автомобильный по техническому регламенту «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту», бензин авиационный по ГОСТ 1012-2013, бензин неэтилированный по ГОСТ Р 51866-2002, топливо для реактивных двигателей по ГОСТ 10227-86. (4) - Сумма углеводородов (С2-С10) - суммарное содержание предельных углеводородов: этан (С2Н6), пропан (СэШ), бутан (С4Н10), пентан (С5Н12), гексан (С6Н14), гептан (С7Н16), октан (С8Н18), нонан (С9Н20), декан (С10Н22). | |||||
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур от 15 до 25 °С на каждые 10 °С, в долях от пределов допускаемой основной погрешности | ±0,2 |
| Предел допускаемой вариации выходного сигнала, в долях от предела допускаемой основной погрешности | 0,5 |
| Время установления выходного сигнала Т0,9, с, не более | 15* |
| * - без учета периодичности измерений концентрации (периодичность определяется при заказе и может быть изменена пользователем) | |
| Наименование характеристики | Значение |
| Время прогрева, мин, не более | 15 |
| Напряжение питания постоянного тока, В | от 13 до 36 |
| Потребляемая мощность исходя из режима работы, Вт, не более | |
| - включение - прогрев | 6, 3 1 |
| - режим измерения - режим измерения, при активной сигнализации (превышение порога) - работа СЗО, при активной сигнализации (превышение порога) дополнительно | 1,3 2,2 1,75 |
| Габаритные размеры, мм, не более: | |
| - высота | 130 |
| - ширина | 235 |
| - длина | 150 |
| Масса, кг, не более: | |
| - в алюминиевом корпусе | 2,0 |
| - в стальном корпусе | 4,0 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С - атмосферное давление, кПа | от -60 до +65 от 84 до 106,7 |
| - относительная влажность, % не более | 98 |
| Средняя наработка на отказ, ч | 35000 |
| Средний срок службы лампы фотоионизационного сенсора, лет: - лампа 10,6 eV | 3 |
| - лампа 11,7 eV | 1 |
| Средний срок службы газоанализатора, лет | 15 |
наносится на шильд, закрепленный на корпус газоанализатора, методом лазерной печати, а также на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность газоанализаторов
| Наименование | Обозначение | Количество |
| Газоанализатор стационарный | ДГС ЭРИС-ФИД М | 1 шт. |
| Руководство по эксплуатации | - | 1 * 1 экз. |
| Паспорт | - | 1 экз. |
| Шестигранный ключ | - | 1 шт. |
| Защита корпуса сенсора от осадков | - | 1 шт. |
| Методика поверки | МП 117-221-2020 | 1 * 1 экз. |
| Калибровочная насадка | - | - ** 1 шт. |
| Козырек защиты от атмосферных осадков и солнца | - | - ** 1 шт. |
| Комплект для монтажа на трубу | - | - ** 1 шт. |
| Комплект для монтажа в воздуховоде | - | - ** 1 шт. |
| Заглушка кабельного ввода | - | - ** 1 шт. |
| Наименование | Обозначение | Количество |
| Защитный экран от насекомых | - | - ** 1 шт. |
| Светозвуковой оповещатель СЗО | - | - ** 1 шт. |
| Поточная насадка для технологических сред | - | - ** 1 шт. |
| Магнитный ключ | - | 1 шт. |
| Кабельный ввод | - | - ** 1 шт. |
| Разъем для подключения HART коммуникатора | - | - ** 1 шт. |
| *- Один экземпляр на партию, но не менее одного экземпляра в один адрес ** - Определяется заказом | ||
приведены в разделе 15 Руководства по эксплуатации.
Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполении работ по обеспечению безопасных условий и охраны труда, в том числе на опсаных производственных объектах (Приказ Министерства здравоохранения и социального развития Российской Федирации от 9 сентября 2011 г. №1034н)
Приказ Росстандарта от 14.12.2018 № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 26.51.53.110-009-56795556-2020 Газоанализаторы стационарные
ДГС ЭРИС-ФИД М. Технические условия
Регистрационный № 81047-21 Характер производства: серийное
Дата утверждения акта испытаний, на основании которого принято решение об утверждении типа средств измерений: 03 декабря 2020 г.
Заводские, серийные номера или буквенно-цифровые обозначения средств измерений, изготовленных для испытаний и (или) представленных на испытания: ER240200162 (сенсор PID-C2H3Q-10); ER240200163 (сенсор PID-C2H3Cl-100); ER240200164 (сенсор PID-C2H6Cl-500); ER240200165 (сенсор PID-C6H6-10); ER240200166 (сенсор PID-C6H6-100); ER240200167 (сенсор PID-C6H6-500); ER240200168 (сенсор PID-C8H:0-100); ER240200169 (сенсор PID-C8H10-500); ER240200170 (сенсор PID-C8H8-40); ER240200171 (сенсор PID-C8H8-500); ER240200172 (сенсор PID-C5H10O2-100); ER240200173 (сенсор PID-C3HsClO-3); ER240200174 (сенсор PID-C4H9NO-10); ER240200175 (сенсор PID-C7H7Cl-3); ER240200176 (сенсор PID-C5H6O2-3); ER240200177 (сенсор PID-C2H5OH-2000); ER240200178 (сенсор PID-C2H7NO-3); ER240200179 (сенсор PID-C2H7NO-10); ER240200180 (сенсор PID-CH2O-10); ER240200181 (сенсор PID-i-C3H7OH-10); ER240200222 (сенсор PID-C6H12-100); ER240200223 (сенсор PID-С4Н6-500); ER240200224 (сенсор PID-C6H14-1000); ER240200225 (сенсор PID-C3H3N-10); ER240200228 (сенсор PID-C7H16-2000); ER240200230 (сенсор Pro^^^Ch^); ER240200231 (сенсор PID-C4H10O2-20); ER240200232 (сенсор PID-C2H6O-500); ER240200233 (сенсор PID-i-C4Hw-1000); ER240200182 (сенсор PID-i-C3H7OH-100); ER240200183 (сенсор PID-C2H4O2-10); ER240200184 (сенсор PID-C2H4O2-100); ER240200185 (сенсор PID-i-C4H8-10); ER240200186
(сенсор PID-1-C4H8-100); ER240200187 (сенсор PID-1-C4H8-1000); ER240200188 (сенсор PID-1-C4H8-6000); ER240200189 М (сенсор PID-C4H9OH-10); ER240200190 (сенсор PID-C4H9OH-40); ER240200191 (сенсор PID-C4H11N-10); ER240200192 (сенсор PID-C4H11N-40); ER240200193 (сенсор PID-CH3OH-10); ER240200194 (сенсор PID-CH3OH-40); ER240200195 (сенсор PID-C7H8-40); ER240200196 (сенсор PID-C7H8-100); ER240200197 (сенсор PID-C6H5OH-3); ER240200198 (сенсор PID-C6HsOH-10); ER240200199 (сенсор PID-m-C8H10-100); ER240200200 (сенсор PID-o-C8H10-100); ER240200201 (сенсор PID-p-C8Hw-100); ER240200234 (сенсор PID-1-C4H9OH-20); ER240200235 (сенсор PID-C6H10O-20); ER240200236 (сенсор PID-C4H8O-500); ER240200226 (сенсор PID-CH2O2-10); ER240200229 (сенсор PID-C3H6O-1000); ER240200237 (сенсор PID-C8H20O4S1-10); ER240200238 (сенсор PID-C2H4-300); ER240200239 (сенсор PID-C2H4-1800); ER240200240 (сенсор PID-nH1-3500); ER240200202 (сенсор PID-C2H4O-10); ER240200203 (сенсор PID-PH3-10); ER240200204 (сенсор PID-C10H8-10); ER240200205 (сенсор PID-Br2-2); ER240200206 (сенсор PID-NH3-100); ER240200207 (сенсор PID-NH3-1000); ER240200208 (сенсор PID-C2H5SH-10); ER240200209 (сенсор PID-CH3SH-10); ER240200210 (сенсор PID-CH3SH-20); ER240200211 (сенсор PID-C3H4O2-3,3); ER240200212 (сенсор PID-C3H4O2-10); ER240200213 (сенсор PID-C4H8O2-100); ER240200214 (сенсор PID-C6H12O2-100); ER240200215 (сенсор PID-C3H6-285); ER240200216 (сенсор PID-C2H6S2-2); ER240200217 (сенсор PID-C2H6S2-10); ER240200218 (сенсор PID-C4H2O3-3); ER240200219 (сенсор PID-C4H2O3-10); ER240200220 (сенсор PID-CS2-10); ER240200221 (сенсор PID-C2H3N-10); ER240200241 (сенсор PID-C2C10-3500); ER240200242 (сенсор PID-C2H6S-100); ER240200243 (сенсор PID-As№-3); ER240200227 (сенсор PID-C7H16-500); ER240200246 (сенсор PID-nH4-3500); ER240200244 (сенсор PID-nH2-3500); ER240200245 (сенсор PID-nH3-3500); ER240200247 (сенсор PID-nH5-3500)
Код идентификации производства средств измерений: ОС
| Зарегистрировано поверок | 772 |
| Поверителей | 9 |
| Актуальность данных | 17.11.2024 |
