| Номер в госреестре | 81052-21 |
| Наименование СИ | Системы измерений |
| Обозначение типа СИ | "Давление-путь СиЗ-ДП" |
| Изготовитель | Общество с ограниченной ответственностью "Омский завод транспортного машиностроения" (ООО "ОЗТМ"), г. Омск, ул. Нефтезаводская, д.42 А, офис 21 |
| Год регистрации | 2021 |
| Срок свидетельства | 05.03.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерений «Давление-Путь» Си3-ДП» предназначены для измерения линейного перемещения плунжера гидравлического пресса, измерения избыточного давления гидравлического пресса, вычисления усилия, создаваемого гидравлическим прессом, и построения по результатам измерений диаграммы запрессовки при формировании колесных пар рельсового подвижного состава.
Принцип действия систем измерений «Давление-Путь» Си3-ДП» (далее - системы) основан на измерении линейного перемещения измерительной рейки, механически связанной с плунжером гидравлического пресса, и одновременного измерении избыточного давления, создаваемого прессом.
Перемещение измерительной рейки с помощью шестеренчатой передачи преобразуется в угловой поворот энкодера, количество импульсов которого, пропорциональное углу поворота, подсчитывается в блоке регистрации и управления.
В блок регистрации и управления также поступает цифровой сигнал от преобразователя давления с цифровым выходом. По результатам измерения вычисляется значение усилия запрессовки и формируется графическое изображение зависимости линейного перемещения от избыточного давления (диаграмма запрессовки).
Конструктивно системы состоят из блока регистрации и управления, датчика линейного перемещения и преобразователя давления, в качестве которого могут использоваться датчики давления интеллектуальные ZET 7012 (Рег.№ 55763-13) или преобразователи измерительные СДВ (Рег.№28313-11)
Датчик линейного перемещения содержит измерительную рейку, угловой энкодер и набор концевых выключателей на основе индуктивных датчиков.
Блок регистрации и управления содержит блоки питания, контроллер, обеспечивающий приём и формирование необходимых сигналов управления, а также электронное вычислительное устройство (промышленный компьютер). Промышленный компьютер функционирует под управлением операционной системы семейства Microsoft Windows версии не ниже 7 с установленной средой исполнения Java Runtime Environment версии не ниже 8 и имеет внешние интерфейсы информационного обмена RS485, VGA, USB, Ethernet, порты которых выведены на лицевую панель корпуса блока, в том числе для подключения устройств ввода вывода (монитор, клавиатуру, манипулятор «мышь»).
Преобразователи давления подключаются к блоку регистрации и управления через интерфейс RS485 по протоколу MODBUS RTU.

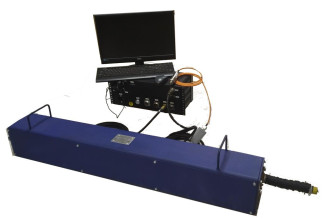

Внешний вид системы показан на рисунке 1. Места размещения знака утверждения типа и пломбирования показаны на рисунке 2.
Программное обеспечение системы представлено специализированным программным обеспечением промышленного компьютера, функционирующим в среде исполнения Java Runtime Environment. Выполнено разделение компонентов специализированного программного обеспечения на метрологически значимые и метрологически незначимые. Идентификационные признаки метрологически значимых компонентов специализированного программного обеспечения приведены в таблицах 1, 2,
3, 4, 5, 6, 7.
Таблица 1 - Идентификационные признаки компонента специализированного программного обеспечения «Модуль отображения»_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Info.class |
| Номер версии (идентификационный номер ПО) | 1.0 |
| Цифровой идентификатор ПО | CFF20C0335C51156497B664E411DB1CC |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 2 - Идентификационные признаки компонента специализированного программного обеспечения «Модуль преобразования перемещения»_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | LIR.class |
| Номер версии (идентификационный номер ПО) | 1.0 |
| Цифровой идентификатор ПО | 4CCDB6C87B4DD4B8BF98CABDBE023C8F |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 3 - Идентификационные признаки компонента специализированного программного обеспечения «Модуль измерения давления» _
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DMP331.class |
| Номер версии (идентификационный номер ПО) | 1.0 |
| Цифровой идентификатор ПО | FB071B3FD3B42CA228C213F11170AECB |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 4 - Идентификационные признаки компонента специализированного программного обеспечения «Модуль преобразования в усилие»_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Force.class |
| Номер версии (идентификационный номер ПО) | 1.0 |
| Цифровой идентификатор ПО | 8402639AEE1B3C19FC58773396D9E6C7 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 5 - Идентификационные признаки компонента специализированного программного обеспечения «Модуль вычисления полиномов»_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Polynom.class |
| Номер версии (идентификационный номер ПО) | 1.0 |
| Цифровой идентификатор ПО | 72DD85D08249397A4854380FDA1D7BF1 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 6 - Идентификационные признаки компонента специализированного программного обеспечения «Модуль отображения меню калибровки»_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Calibrate.class |
| Номер версии (идентификационный номер ПО) | 1.0 |
| Цифровой идентификатор ПО | 91E255D13F2C89100F9AEC11AA663E02 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 7 - Идентификационные признаки компонента специализированного программного обеспечения «Модуль отображения графиков»_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Painter.class |
| Номер версии (идентификационный номер ПО) | 1.0 |
| Цифровой идентификатор ПО | 6F673D33EB797253182545BE9B0EF358 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Защита метрологически значимых компонентов специализированного программного обеспечения и настроек от преднамеренных и непреднамеренных изменений реализована путем контроля цифрового идентификатора, вычисляемого по алгоритму MD5 (RFC1321).
Уровень защиты метрологически значимых компонентов специализированного программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 8 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений линейного перемещения, мм | От 0 до 999,9 |
| Дискретность отображения результата измерений линейного перемещения, мм | 0,1 |
| Пределы допускаемой абсолютной погрешности измерений линейного перемещения, мм | ±1 |
| Диапазон измерений избыточного давления, МПа | От 0 до 40 |
| Дискретность отображения результата измерений избыточного давления, кПа | 1 |
| Пределы допускаемой основной приведенной погрешности избыточного давления, % | ±0,25 |
| Дискретность отображения результата вычислений усилия запрессовки, кН (тс) | 0,1 (0,01) |
| Наименование характеристики | Значение характеристики |
| Степень защиты ГОСТ 14254, обеспечиваемая оболочкой: - датчика линейного перемещения - блока регистрации и управления | IP40 IP20 |
| Габаритные размеры, не более, мм: - датчика линейного перемещения - блока регистрации и управления | 300 x 200 x 1500 230 x 200 x 500 |
| Масса, не более, кг: - датчика линейного перемещения - блока регистрации и управления | 60 10 |
| Напряжение постоянного тока для питания преобразователя давления, В | (24 ± 2,4) |
| Интерфейс и протокол информационного обмена c преобразователем давления | RS485, MODBUS RTU |
| Напряжение питания переменного тока частотой (50±1) Гц, В | (220 ± 22) |
| Потребляемая мощность БРУ, не более, Вт | 100 |
| Рабочие условия применения: | |
| - температура окружающего воздуха, оС | от 5 до 40 |
| -относительная влажность (при температуре 25 °С), не более, % | 90 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средняя наработка на отказ, не менее, ч | 30 000 |
| Средний срок службы, не менее, лет | 10 |
наносится по центру в верхней части титульного листа эксплуатационного документа -формуляра НВРС.438120.001 ФО типографским способом, на маркировочные таблички корпусов датчика линейного перемещения и блока регистрации и управления методом гравировки.
Таблица 10 - Комплект поставки Системы измерений «Давление-Путь» Си3-ДП»
| Наименование | Обозначение | Кол-во, шт. |
| Блок регистрации и управления (БРУ) | НВРС.438120.001.01 | 1 |
| Датчик линейного перемещения (ДЛП) | НВРС.438120.001.02 | 1 |
| Преобразователь избыточного давления | ZET 7012 или ОДВ | 1* |
| Кабель БРУ-ДЛП | НВРС.438120.001.03 | 1 |
| Сетевой кабель 220 В | CEE 7/7 - IEC 320 C13 1,8 м или аналогичный | 1 |
| Кнопка-замыкатель нулевого положения ДЛП | НВРС.438120.001.04 | по заказу |
| Пластина-стопор | НВРС.438120.001.05 | по заказу |
| Клавиатура c интерфейсом USB | - | по заказу |
| Манипулятор типа «мышь» USB | - | по заказу |
| Монитор VGA | - | по заказу |
| Печатающее устройство c интерфейсом USB | - | по заказу |
| Наименование | Обозначение | Кол-во, шт. |
| Система измерений «Давление-Путь» Си3-ДП». Формуляр | НВРС.438120.001 ФО | 1 |
| Система измерений «Давление-Путь» Си3-ДП». Руководство по эксплуатации | НВРС.438120.001 РЭ | 1 |
| Системы измерений «Давление-Путь» Си3-ДП». Методика поверки | МП-303-RA.RU.310556- 2020 | 1 |
| Преобразователь давления. Паспорт (Этикетка) | ЗТМС.406230.001ПС (АГБР.406239.001 ЭТ) | 1* |
| *- определяется заказом | ||
приведены в эксплуатационном документе.
1 Г осударственная поверочная схемы для средств измерений длины в диапазоне от 1»10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840.
2 ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
3 НВРС.438120.001 ТУ Системы измерений «Давление-Путь» Си3-ДП». Технические условия.
