Полуприцеп цистерна SAHIN TANKER STYT, 81053-21

Назначение

Полуприцеп цистерна SAHIN TANKER STYT (далее - ППЦ) предназначена для измерения объема нефтепродуктов. ППЦ является транспортной мерой полной вместимости.

Описание

Принцип действия ППЦ основан на заполнении их нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.

ППЦ представляет собой сварную емкость цилиндрической формы переменного сечения, состоящей из обечайки и двух эллиптических днищ, ограничивающих емкость с торцов, а также перегородок, разделяющих емкость на три изолированных герметичных отсека. Для гашения гидравлических ударов во время движения, внутри отсеков ППЦ установлены волнорезы. В волнорезах предусмотрены отверстия, предназначенные для проведения осмотра и производства работ внутри ППЦ.

Основные конструкции ППЦ изготовлены из стали обыкновенного качества марки СтЗСП, ГОСТ 380-71 «Сталь углеродистая обыкновенного качества. Марки» и конструкционной низколегированной стали марки 09Г2С, ГОСТ 19281-89 «Прокат из стали повышенной прочности. Общие технические условия».

К верхней части ППЦ, на каждом отсеке, приварены горловины круглого сечения с установленными указателями уровня налива. Отверстия горловин закрыты крышками, которые крепятся с помощью шпилек и гаек. Крышка горловины приспособлена для опломбирования для защиты от несанкционированного изменения уровня налива. На крышке горловины имеется наливное отверстие, герметически закрываемое бигельной откидной крышкой. Кроме этого, в верхней части цистерны смонтированы:

-    дыхательный клапан;

-    патрубок для отвода паров нефтепродуктов с огнепреградителем;

В нижней части емкости, на каждом отсеке цистерны, установлены донные клапаны и установки нижнего налива.

Технологическое оборудование предназначено для операций налива-слива и включает в себя:

-    горловину;

-    выпускной коллектор;

-    задвижку трубопровода;

-    рукава напорно-всасывающие.

ППЦ выкрашена в оранжевый цвет. На боковых сторонах и сзади цистерна имеет надпись: «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

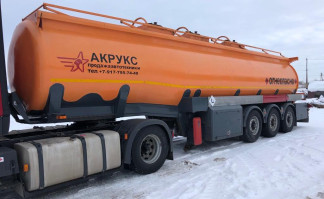

Общий вид полуприцеп цистерны SAHIN TANKER STYT зав.№ NP9STYT13DK136193 представлен на рисунке 1.

Вид сзади полуприцеп цистерны SAHIN TANKER STYT зав.№ NP9STYT13DK136193 представлен на рисунке 2.

Программное обеспечение

Схема пломбировки для защиты от несанкционированного изменения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3:

отсутствует

Технические характеристики

Таблица 1 - Метрологические и технические характеристики

Знак утверждения типа

Наносится на маркировочную табличку ударным способом или в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 2 - Комплектность средства измерений

Сведения о методах измерений

сведения отсутствуют.

Нормативные документы, устанавливающие требования к полуприцеп цистерне SAHIN TANKER STYT

ГОСТ 33666-2015 Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов. Технические требования

ГОСТ 8.600-2011 Государственная система обеспечения единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки
