| Номер в госреестре | 81054-21 |
| Наименование СИ | Вискозиметры ротационные |
| Обозначение типа СИ | Lamy Rheology |
| Изготовитель | "Lamy Rheology", Франция |
| Год регистрации | 2021 |
| Срок свидетельства | 05.03.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Вискозиметры ротационные Lamy Rheology (далее - вискозиметры) предназначены для измерений динамической вязкости жидкостей и пастообразных смесей в условиях лаборатории.
Принцип действия вискозиметров заключается в измерении сопротивления вращению измерительного шпинделя, погруженного в анализируемую среду.
Вискозиметры состоят из измерительного блока, набора шпинделей (систем цилиндр в цилиндре) и штатива. В качестве привода вращения шпинделя в конструкцию вискозиметров входит прецизионный электродвигатель с широким диапазоном скоростей вращения, на вал которого устанавливается шпиндель. Электронная схема прибора фиксирует изменение потребления тока при изменении крутящего момента шпинделя, создаваемого исследуемым продуктом. Диапазон измерений вязкости зависит от геометрии (размера и формы) применяемого ротора, а также от скорости вращения.
Вискозиметры имеют разные предельные значения крутящего момента. Чем выше предельный измеряемый крутящий момент, там шире диапазон измерений вязкости.
Вискозиметры оснащаются сенсорным дисплеем, с помощью которого производится управление, ввод данных и вывод результатов измерений. Вискозиметры оснащены стандартными интерфейсами USB для подключения к компьютеру, принтеру и для сохранения результатов измерений на запоминающее устройство USB Flash Drive накопители.
Вискозиметры ротационные Lamy Rheology выпускаются в трех модификациях BOne PLUS, LR First PLUS и RM 100 PLUS, отличающихся друг от друга диапазонами измерений и пределами допускаемой погрешности измерений.
Вискозиметры используют две измерительные системы: дисковые шпиндели и системы цилиндр в цилиндре, согласно Таблице 1.
Таблица 1
| Измерительная система | Модификация | Модификация | Модификация |
| B-One PLUS LR | First PLUS | RM 100 PLUS | |
| ASTM L 1-4 | + | - | - |
| ASTM R 2-6 | + | + | - |
| DIN 11, 22, 33 | - | - | + |

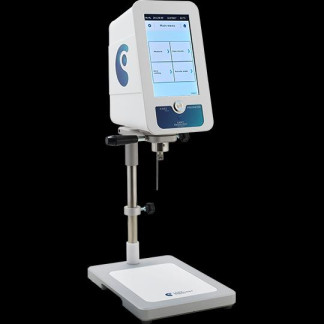

RM 100 PLUS Рисунок 1 - Общий вид средства измерений
Пломбирование вискозиметров не предусмотрено.
Вискозиметры ротационные Lamy Rheology имеют встроенное программное обеспечение (ПО), которое предназначено для управления работой вискозиметров и процессом измерений, а также для хранения и обработки полученных данных. Прошивка ПО осуществляется на заводе-изготовителе, а также специализированными сервисными службами, и оно не может быть изменено потребителем. ПО разработано на базе операционной системы Linux.
ПО проводит расчет динамической вязкости в зависимости от измеренного крутящего момента. Загрузка программы осуществляется автоматически при включении вискозиметра, текущая версия программного обеспечения отображается в пункте меню «Параметры». Программа позволяет выбирать необходимый код измерительного устройства и скорость вращения. Установленные параметры сохраняются в энергонезависимой памяти при выключении вискозиметра.
Конструкция СИ исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077.2014.
Идентификационные данные программного обеспечения приведены в таблице 2.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО: - модификации B-One PLUS LR - модификации First PLUS и RM 100 PLUS | не ниже V1.20190618 xxxxxx не ниже V1.20190902 xxxxxx |
| Цифровой идентификатор ПО | - |
| Таблица 3 - Метрологические ха | рактеристики | ||
| Наименование характеристики | Значение для модификаций: | ||
| B-One PLUS LR | First PLUS | RM100 PLUS | |
| 1 | 2 | 3 | 4 |
| Диапазон измерений динамической вязкости, мПас | от 15 до 100 000 | от 3 до 100 000 | от 1 до 100 000 |
| Пределы допускаемой приведенной погрешности измерений вязкости*, %: - для диапазона от 1 до 20 000 мПас включ., - для диапазона св. 20 000 до 100 000 мПас | ±3 ±3 | ±1 ±3 | |
| Диапазон измерений температуры, °С | - | от +5 до +100 | |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±1 | - | |
| * приведенная погрешность измерений динамической вязкости рассчитываются относительно верхнего значения диапазона измерений. | |||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение для модификаций: | ||
| B-One PLUS LR | First PLUS | RM100 PLUS | |
| Диапазон скоростей вращения, об/мин | от 0,3 до 250 | от 0,3 до 250 | от 0,3 до 1500 |
| Диапазон крутящего момента (измеряемых моментов силы сопротивления), мНм | от 0,005 до 0,8 | от 0,05 до 13 | от 0,05 до 30 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного , тока, Г ц | от 198 до 242 от 50 до 60 | ||
| Потребляемая мощность, Вт, не более | 60 | 60 | 60 |
| Масса, кг, не более | 7,0 | 7,5 | 7,5 |
| Габаритные размеры, (глубинахширинахвысота), мм, не более: - вискозиметр (блок управления) - стенд штатный (подставка) - высота стенда штатного (штатив) | 180x140x250 280x200x30 500 | ||
наносится на титульный лист руководства по эксплуатации и на панель вискозиметра в виде наклейки.
Комплектность средств измерений
| Таблица 5 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Вискозиметр Lamy Rheology | B-One PLUS LR, First PLUS, RM 100 PLUS | 1 шт. (по заказу) |
| Шпиндель - для B-One PLUS LR; - для First PLUS | L1, L2, L3, L4, R2, R3, R4, R5. R6; R2, R3, R4, R5, R6 | не менее 1 шт. (по заказу) |
| Система цилиндр в цилиндр - для RM 100 PLUS | DIN 11, 22, 33 | не менее 1 шт. (по заказу) |
| Силовой кабель | - | 1 шт. |
| Футляр для переноски (в кейсе или в коробке) | - | 1 шт. |
| Ткань для чистки экрана | - | 1 шт. |
| Стилус | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 8 «Работа с прибором» руководства по эксплуатации.
Приказ Росстандарта от 05.11.2019 № 2622 Об утверждении государственной поверочной схемы для средств измерений вязкости жидкостей
Техническая документация изготовителя «Lamy Rheology»
| Зарегистрировано поверок | 18 |
| Поверителей | 6 |
| Актуальность данных | 17.11.2024 |
